Вентиляторы общепромышленные
Общие сведения
Согласно ГОСТ 5976-90 вентиляторы радиальные общего назначения разделяют на вентиляторы
- низкого давления, создают полное давление до 1000 Па;
- среднего давления, создают полное давление от 1000 Па до 3000 Па;
- высокого давления, создают полное давление от 3000 Па до 12000 Па.
Аэродинамические параметры и характеристики вентиляторов приведены для нормальных условий (плотность 1,2 кг/м³, барометрическое давление 101,34 кПа, температура 20°С и относительная влажность 50%).
Для вентиляторов, перемещающих воздух и газ, который имеет плотность, отличающуюся от 1,2 кг/м³, аэродинамические характеристики должны пересчитываться по ГОСТ 10616-90.
Применена комплектация вентиляторов электро двигателями обычного исполнения серий 5А, АД, АИР и взрывозащищенными серий В, АИМ, ВАО.
Конструктивные исполнения радиальных вентиляторов даны по ГОСТ 5976-90.
Климатическое исполнение вентиляторов - У, УХЛ и Т. Категории размещения 2, 3, 4 по ГОСТ 15150-90. При защите двигателей от прямого воздействия солнечного излучения и атмосферных осадков допускается использование вентиляторов в умеренном климате по 1 категории размещения.
Температура окружающей среды от -40°С до + 40°С (для вентиляторов в тропическом исполнении до +45°С).
Среднее квадратичное значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.
Таблица замен вентиляторов
Требуемый вентилятор | Вентилятор, предлагаемый для замены |

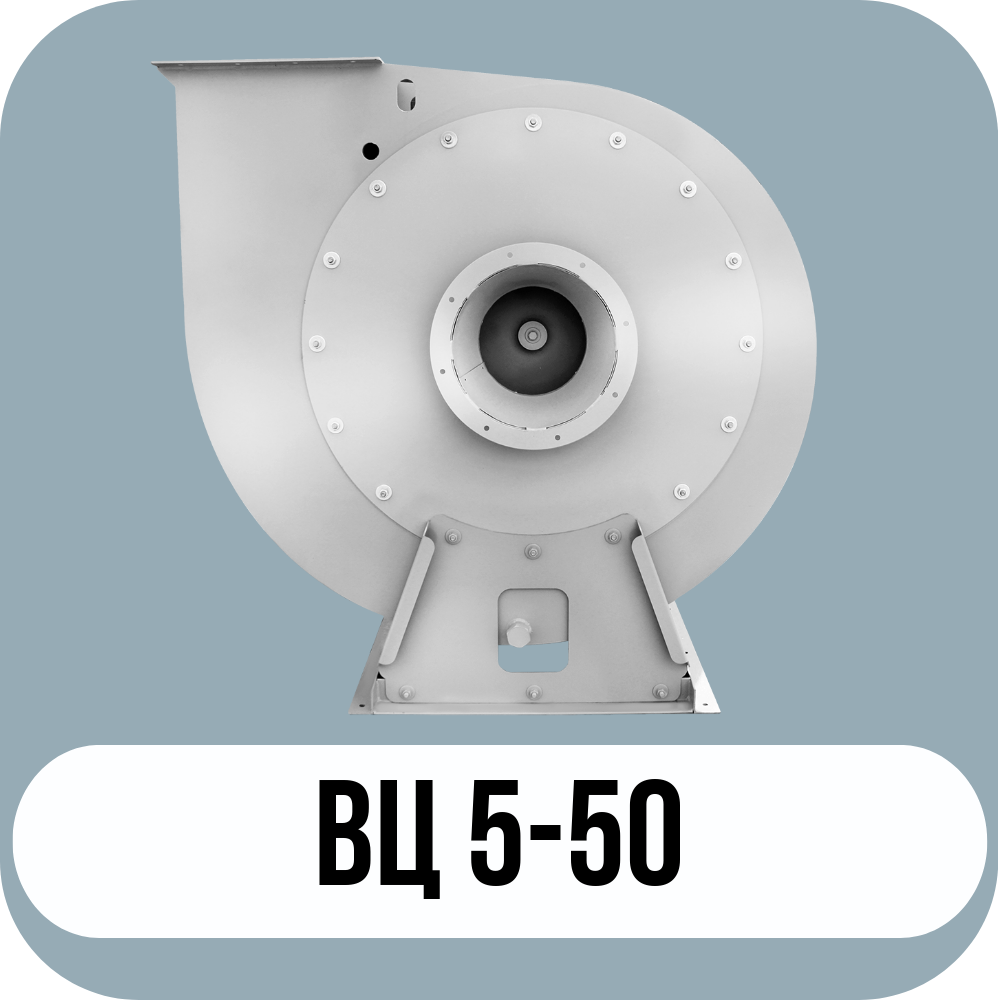

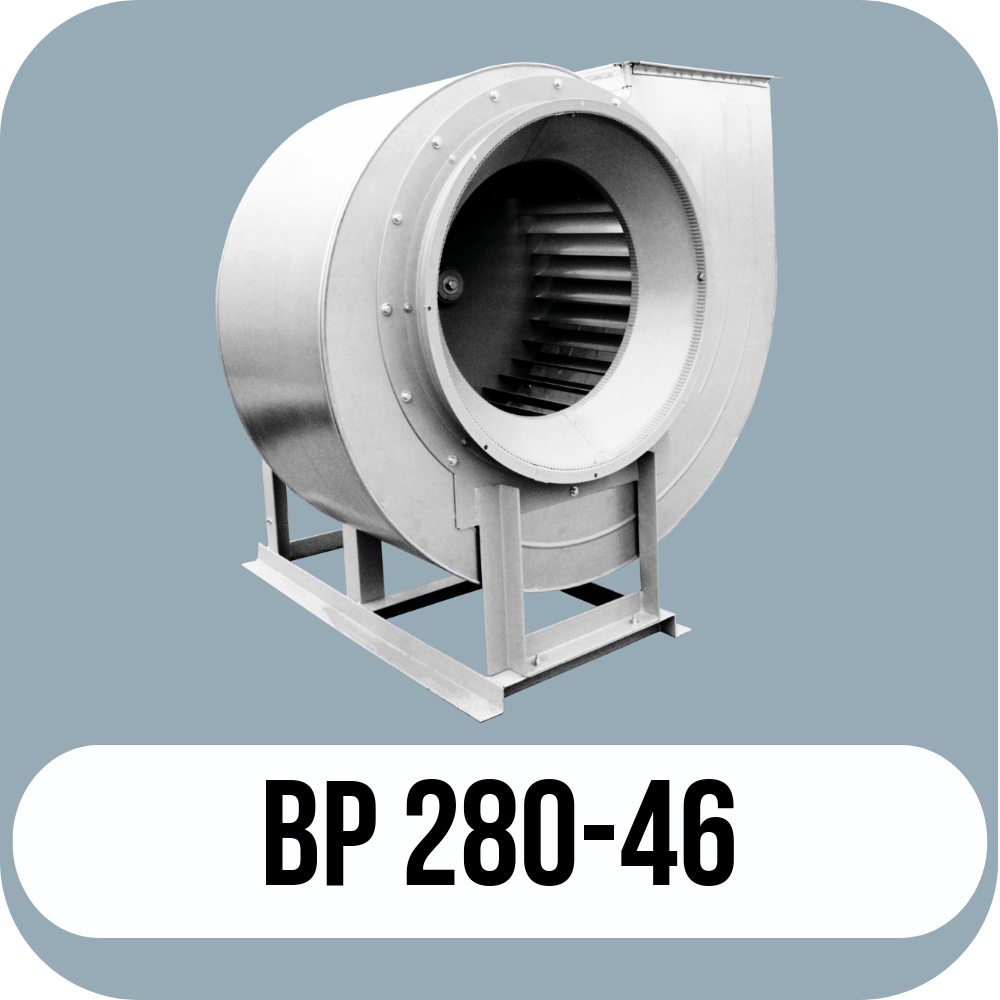

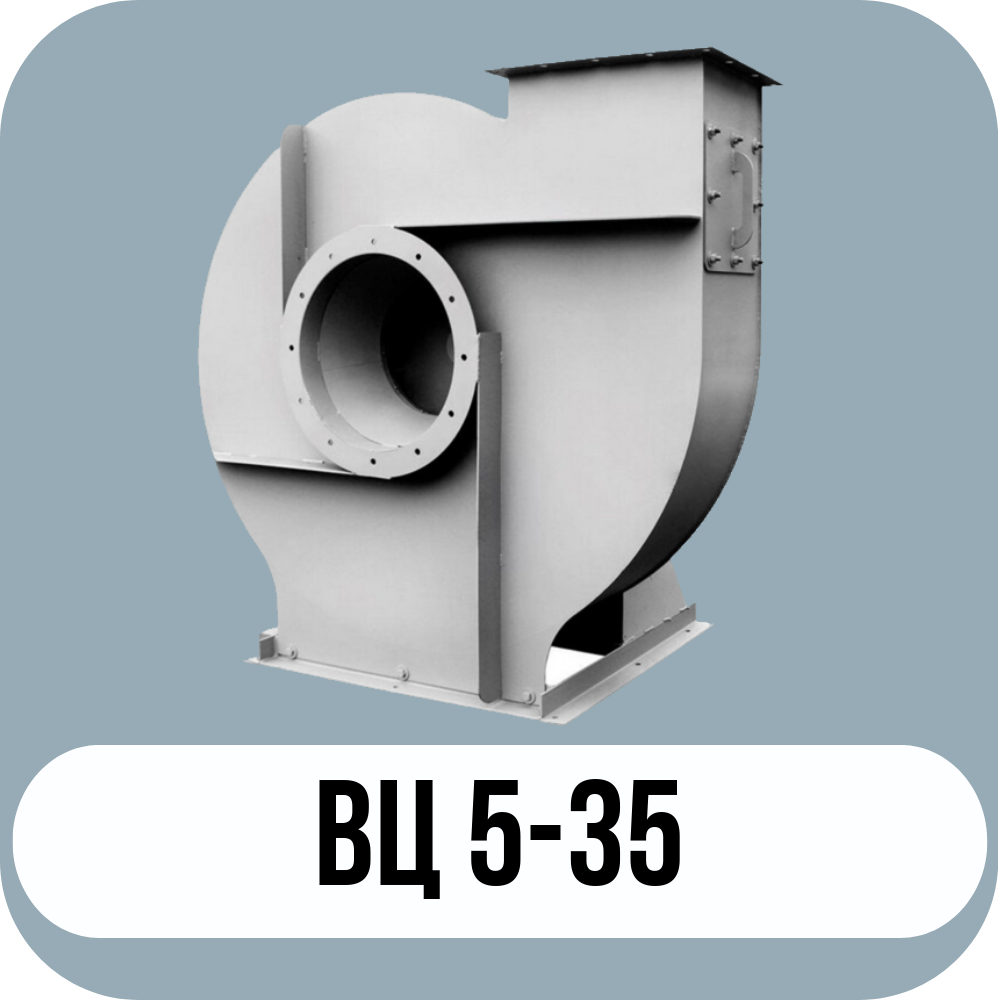

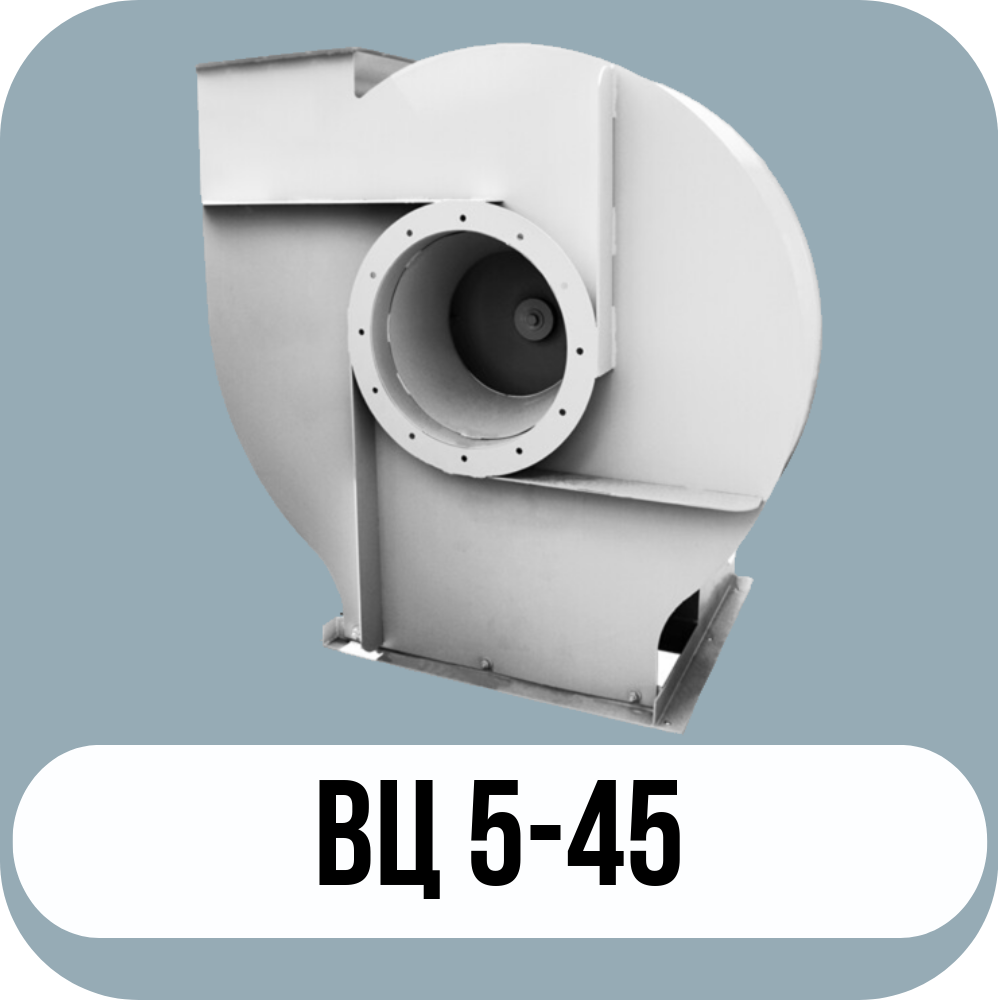

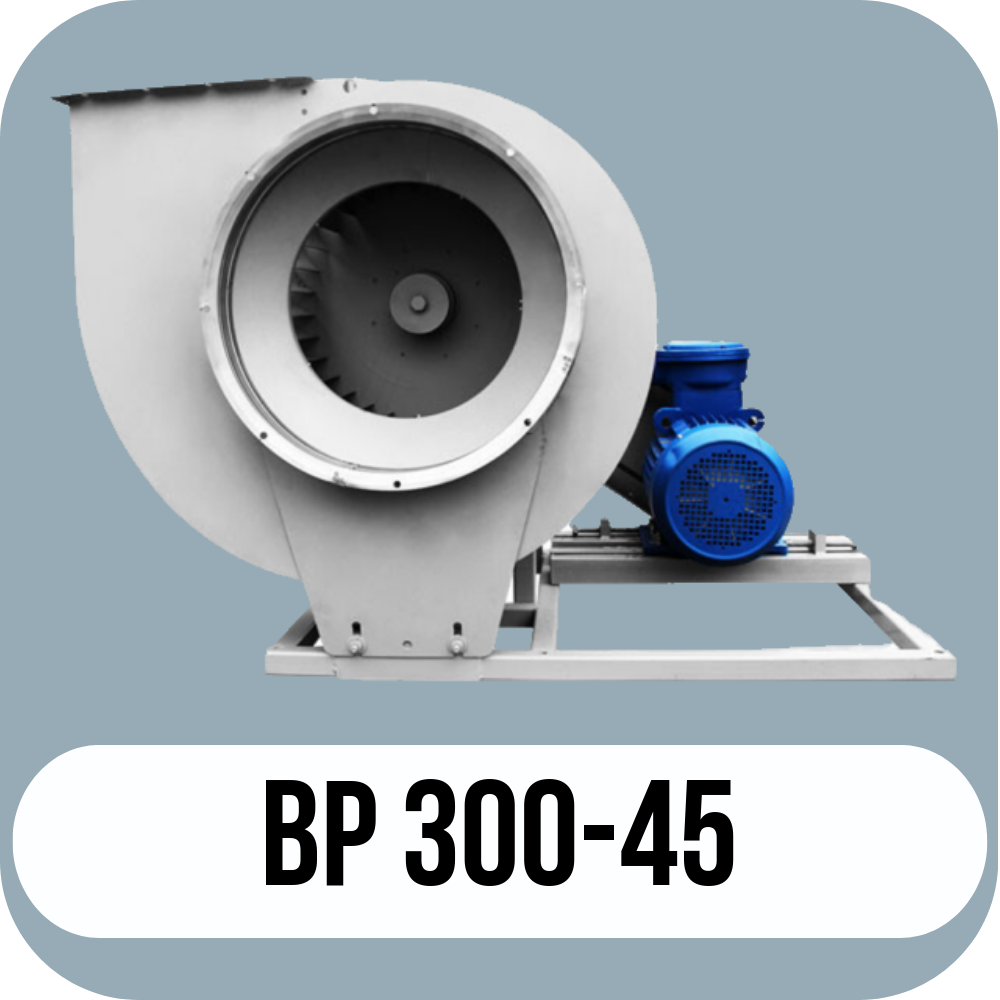

ВЦ 14-46 ВР 15-45 | ВР 300-45 |

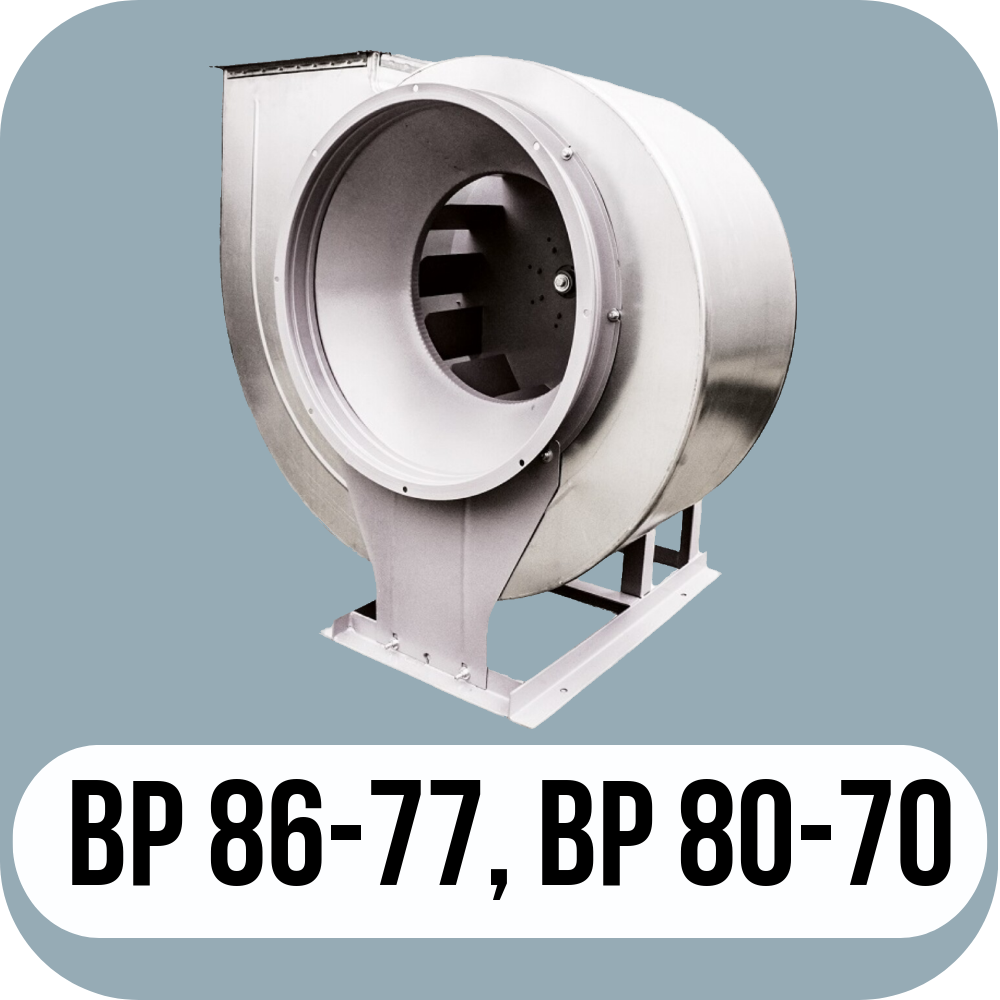

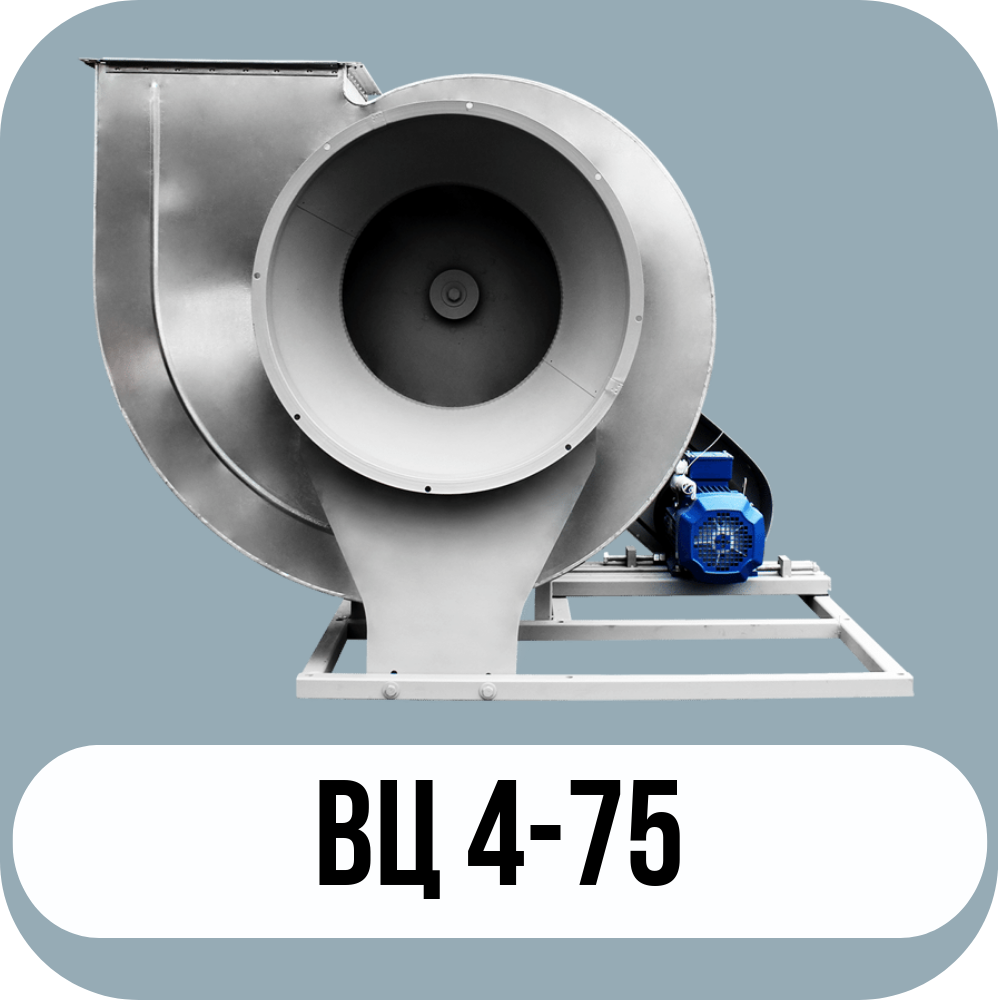

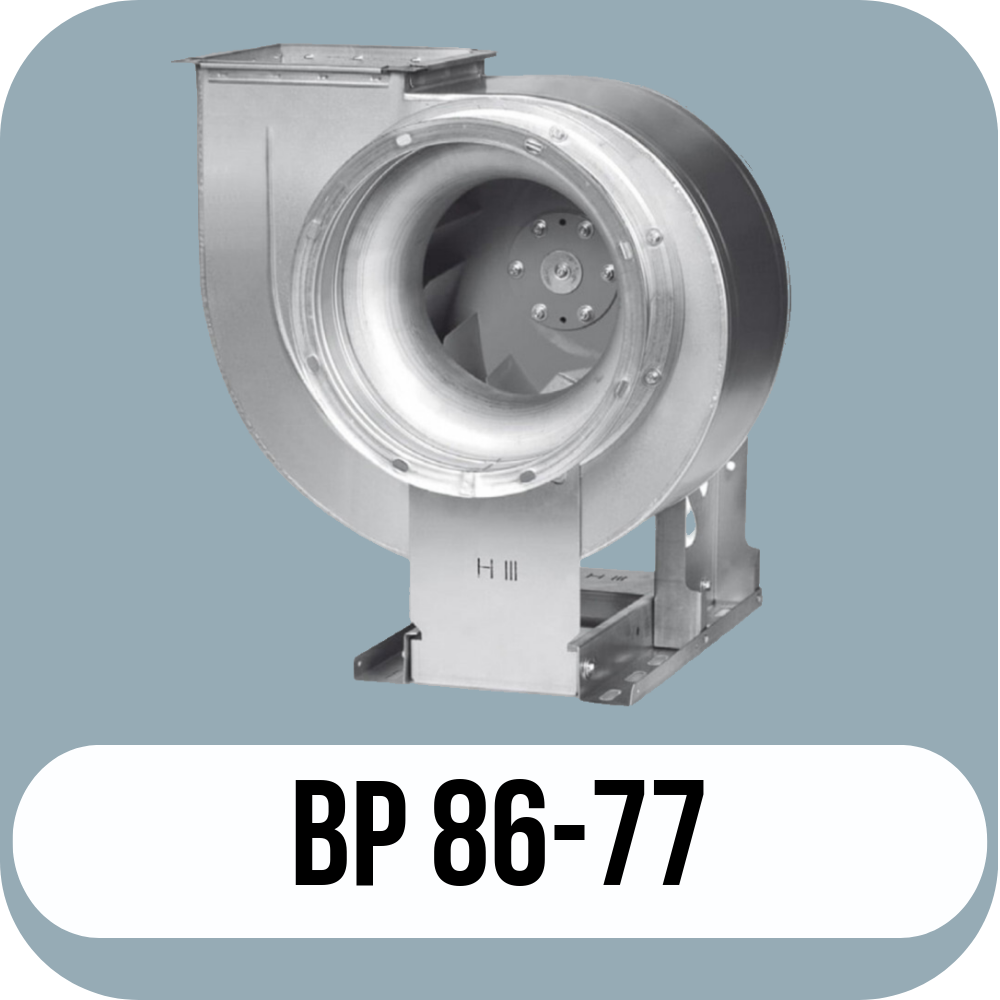

ВЦ 4-75 ВР 80-75 | ВР 86-77 |

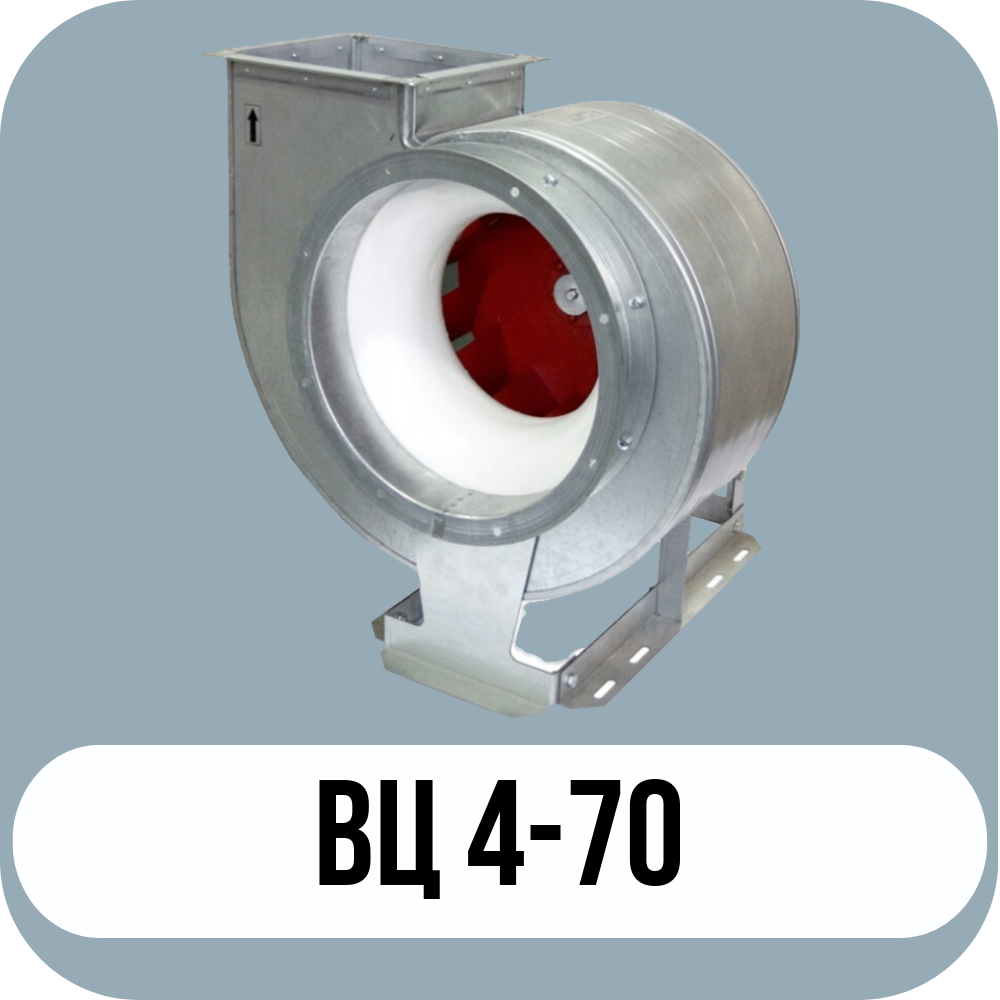

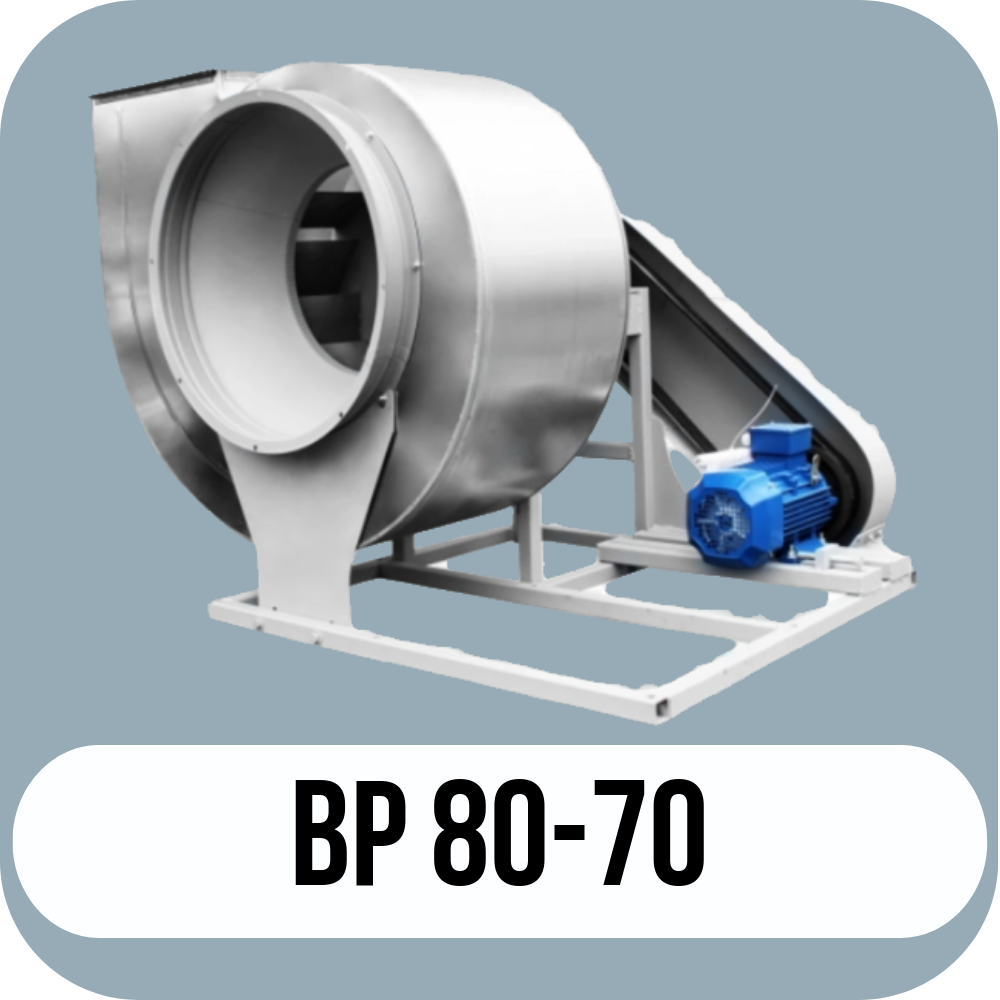

ВЦ 4-70 | ВР 80-70 |
ВО 06-300 ВО 12-330 | ВО 14-320 |

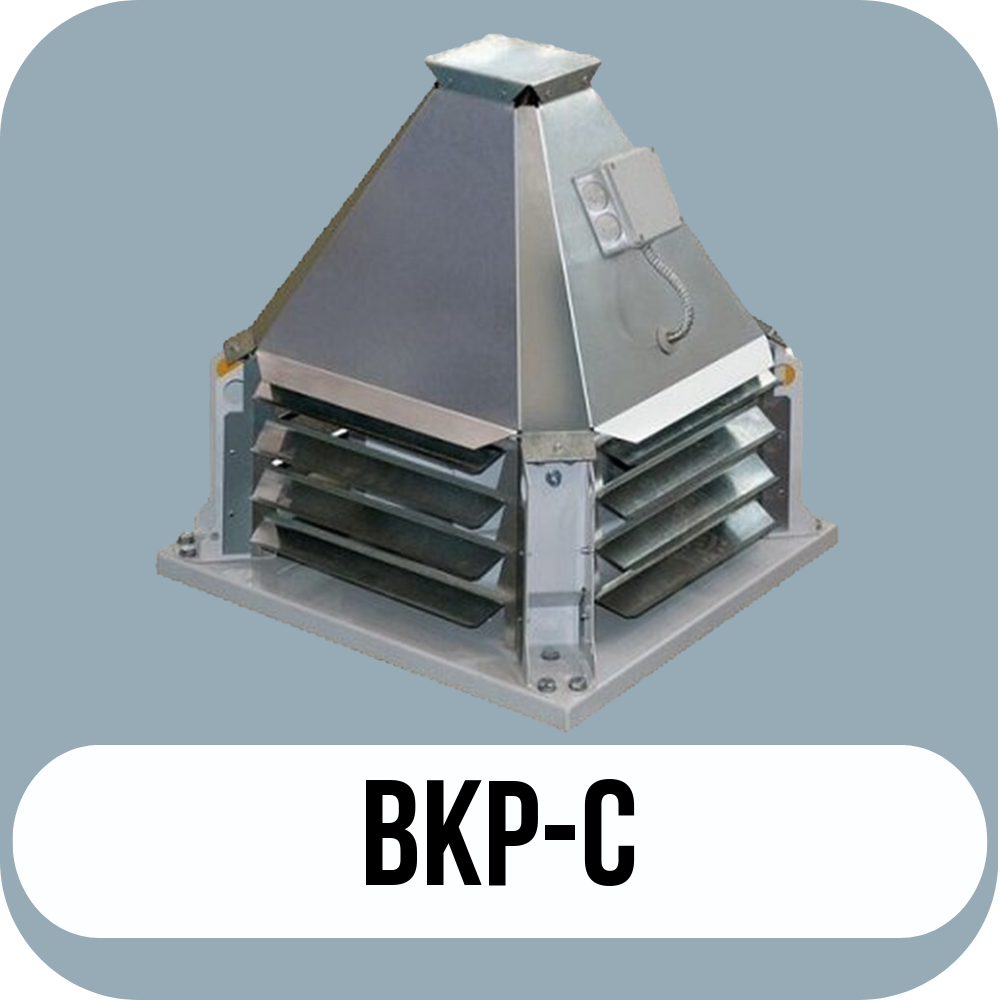

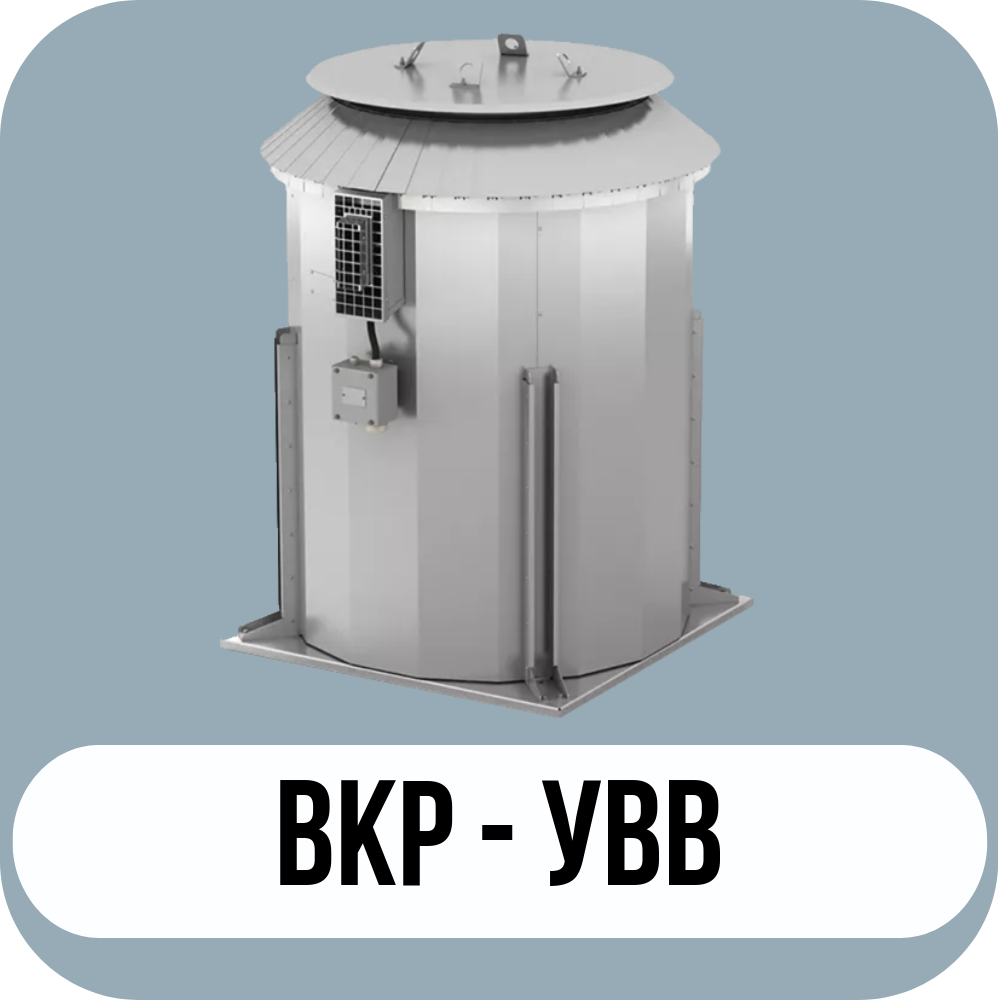

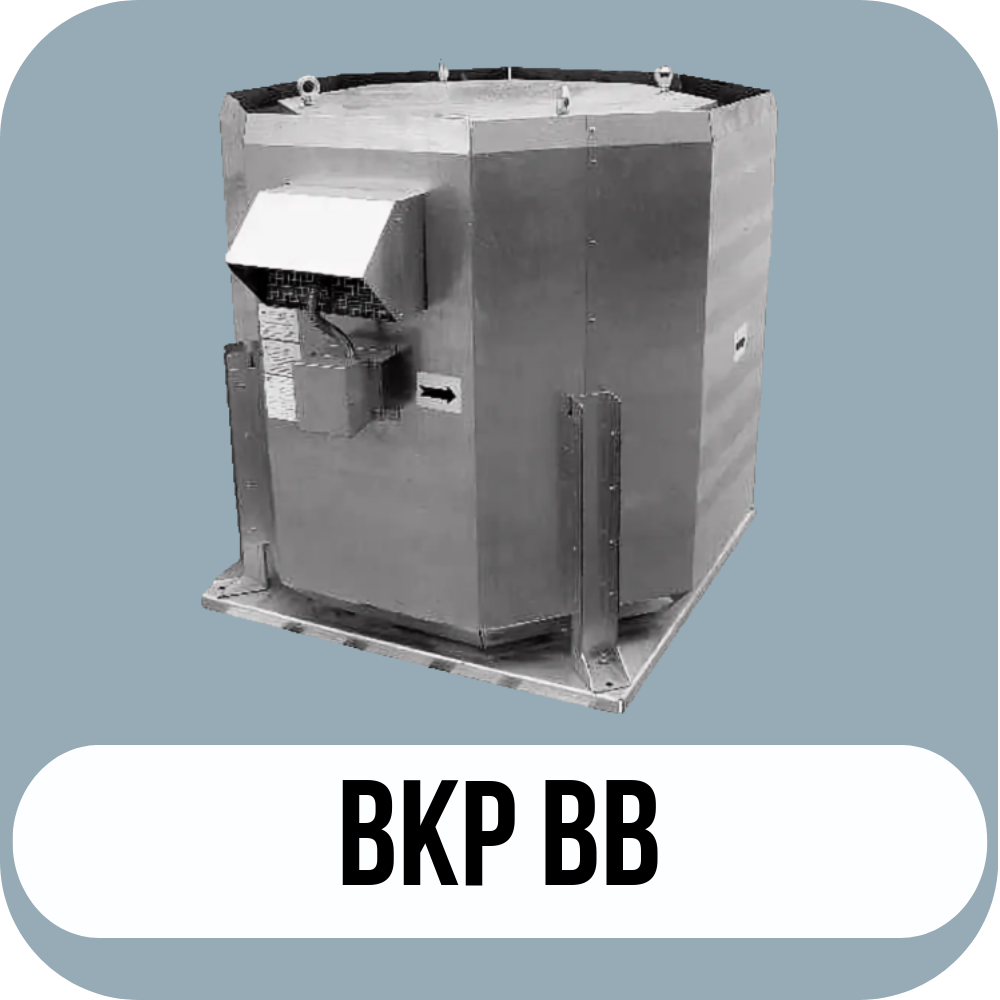

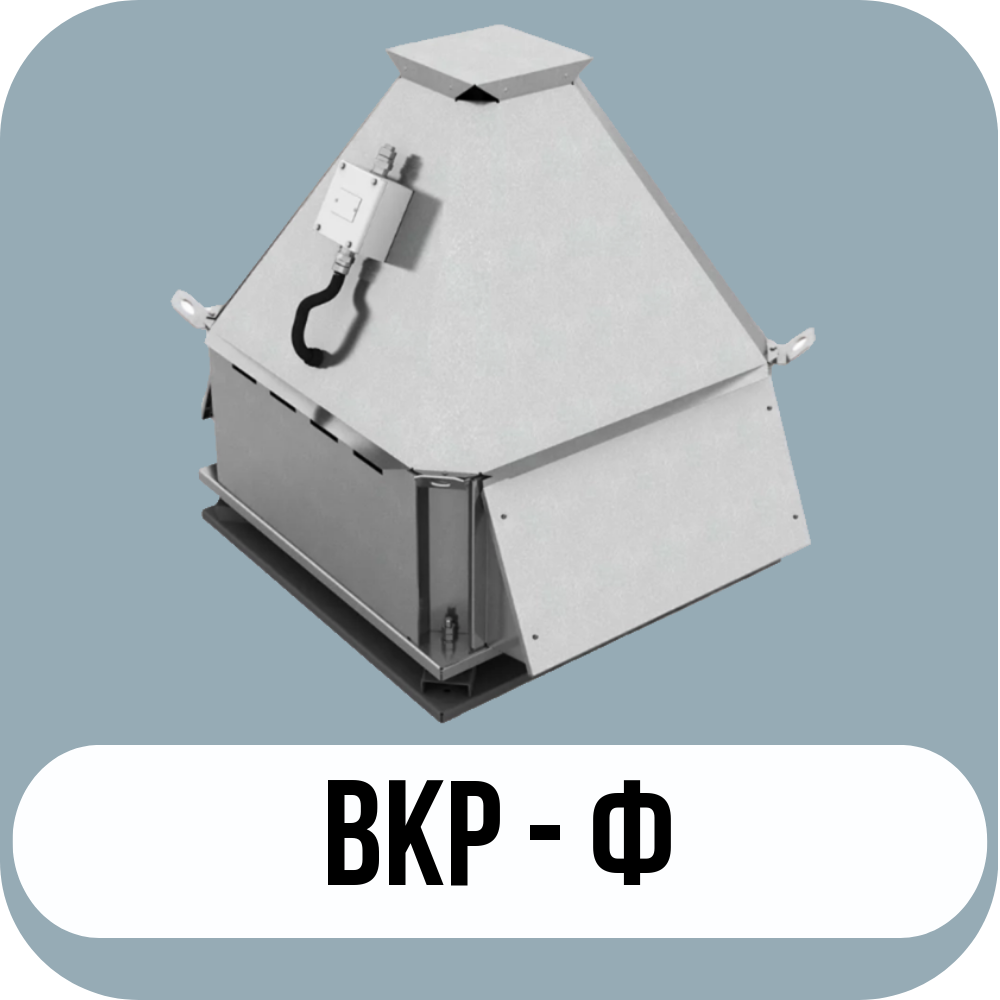

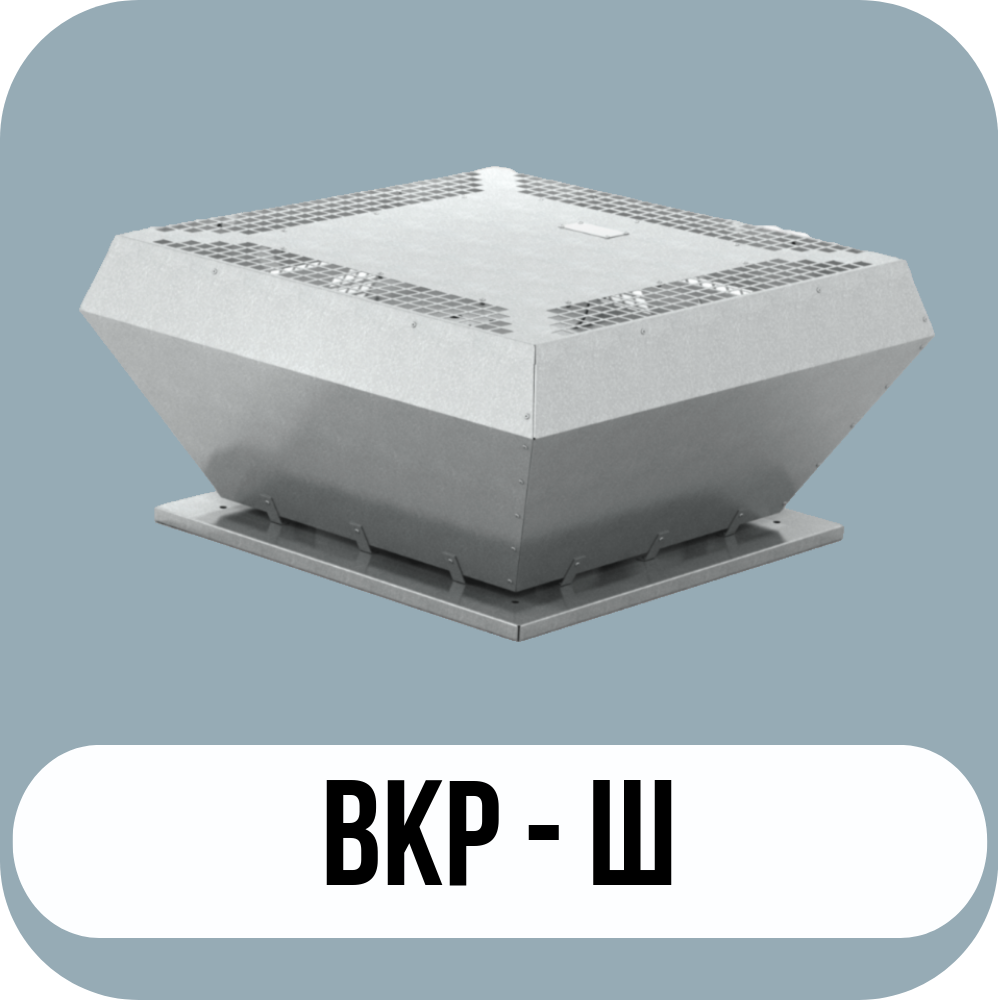

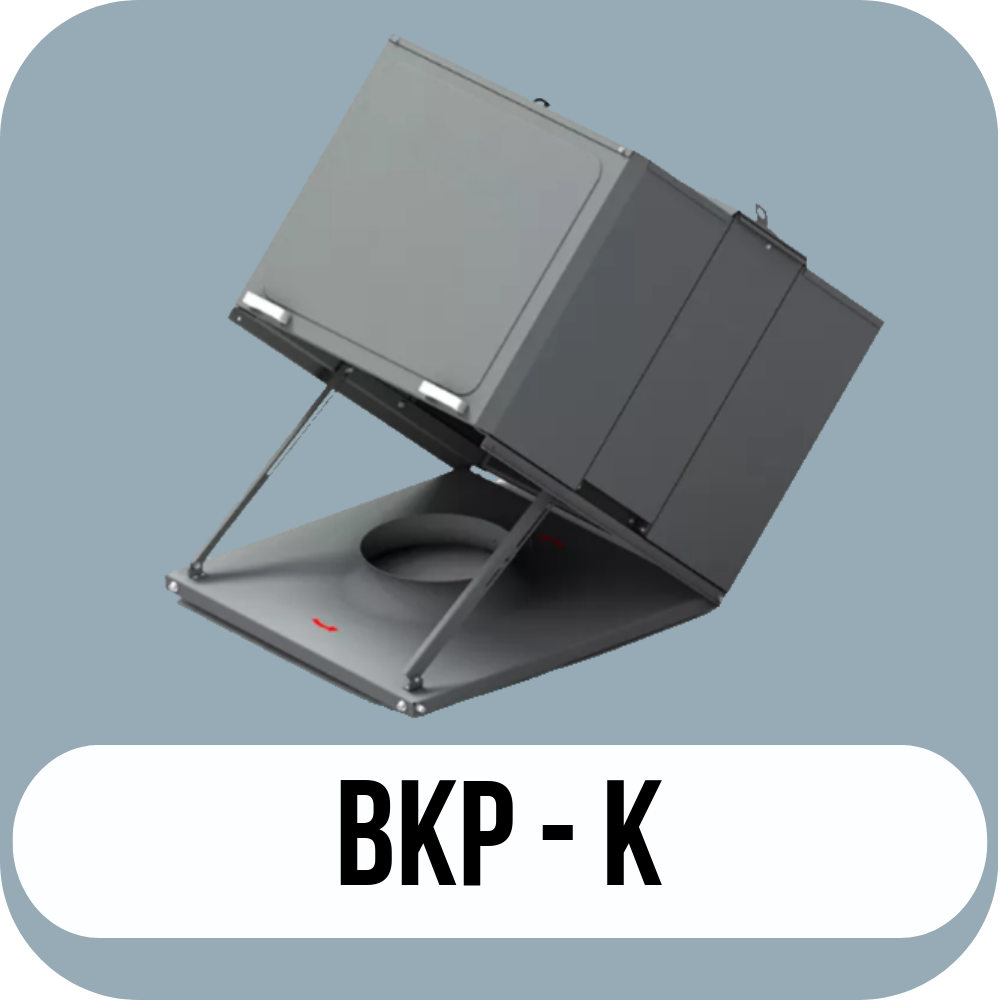

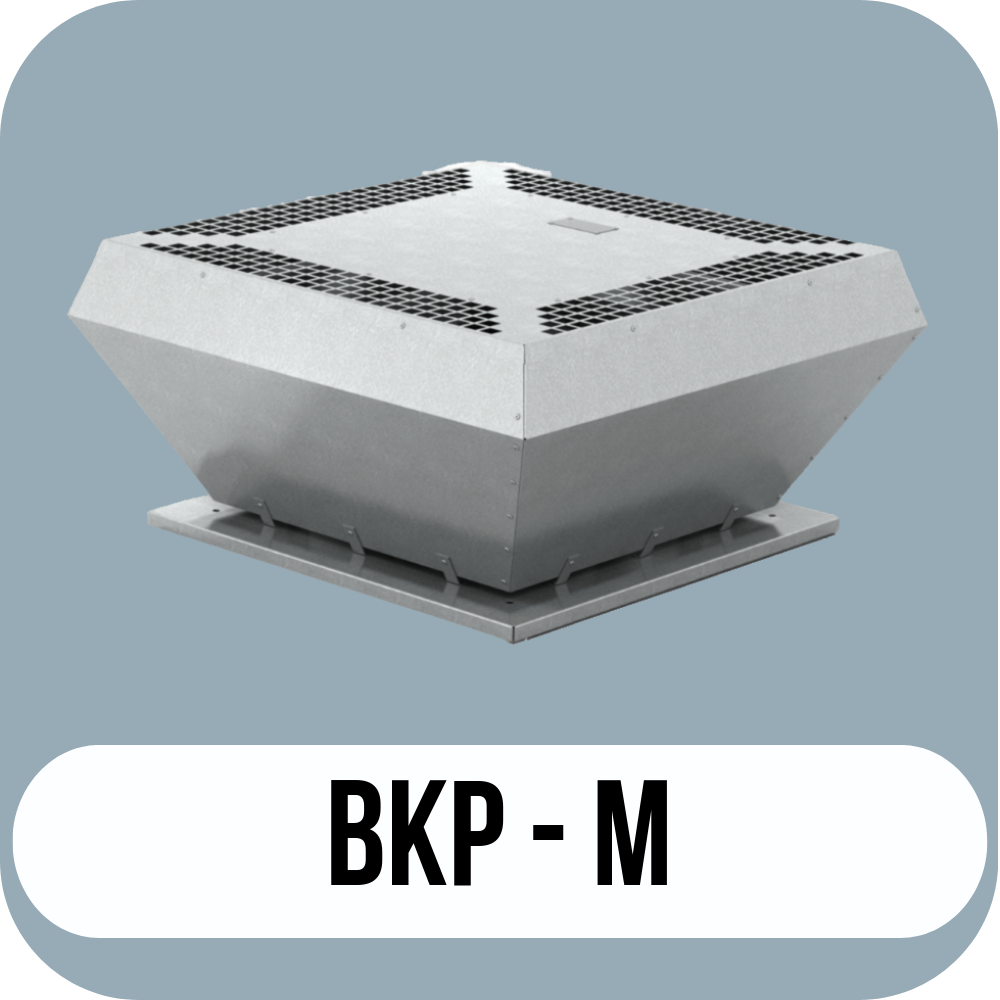

ВКРМ | ВКР |
Исполнение вентиляторов
Общего назначения из углеродистой стали
Условноеобозначение max t перемещаемой среды (°C) | ОП 80 |
Назначение | Для перемещения воздуха и других не взрывоопасных газопаровоздушных сред, не вызывающих ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих липких веществ и волокнистых материалов. |
Коррозионностойкие из нержавеющей стали (12Х18Н10Т)
Условное обозначение max t перемещаемой среды (°C) | К 80 |
Назначение | Для перемещения агрессивных не взрывоопасных газопаровоздушных смесей, не вызывающих ускоренной коррозии стали 12Х18Н10Т (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих липких веществ и волокнистых материалов. |
Взрывобезопасные коррозионностойкие из нержавеющей стали (12Х18Н10Т) - латунь
Условное обозначение | КВ |
max t перемещаемой среды (°C) | 80 |
Группы взрывоопасной смеси1 | Т1-Т4 |
Назначение | Для перемещения газопаровоздушных взрывоопасных смесей IIА, IIВ категории, не содержащих взрывчатых веществ и загрязненных примесями агрессивных газов и паров, в которых скорость коррозии нержавеющей стали и латуни превышает 0,1 мм в год, с содержанием пыли и других твердых примесей не более 0,1 г/м³ для радиальных и не более 0,01 г/м³ для осевых вентиляторов, не содержащих липких веществ и волокнистых материалов. |
Примечание
Не применимы для перемещения газопаропылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Взрывобезопасные из углеродистой стали - латуни
Условное обозначение | РМ |
max t перемещаемой среды (°C) | 80 |
Группы взрывоопасной смеси1 | Т1-Т4 |
Назначение | Для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ категории, не вызывающих ускоренной коррозии углеродистой стали и алюминиевых сплавов (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. |
Примечание
Не применимы для перемещения газопаропылевоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Взрывобезопасные из алюминиевых сплавов
Условное обозначение | AL |
max t перемещаемой среды (oC) | 80 |
Группы взрывоопасной смеси1 | Т1-Т4 |
Назначение | Для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ категории (за исключением взрывоопасных смесей с воздухом коксового газа, оксида пропилена - СН3СНСН2О, оксида этилена - СН2СН2О, формальдегида - НСНО, этилтрихлорсилана - С2Н5SiCI3, этилена - С2Н4, винилтрихлорсилана - СН2=СНSiCI3, этилдихлорсилана - C2H5SiHCI2) и других смесей по заключению проектных организаций, не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов (скорость коррозии не выше 0,1 мм в год) с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих липких веществ и волокнистых материалов. |
Примечание
Вентиляторы из алюминиевых сплавов не применимы для перемещения газопаровоздушных смесей, содержащих окислы железа.
1 Группы и категории взрывоопасных смесей по ПУЭ 6-е издание 2000 г. ГОСТ Р51330.13-99
