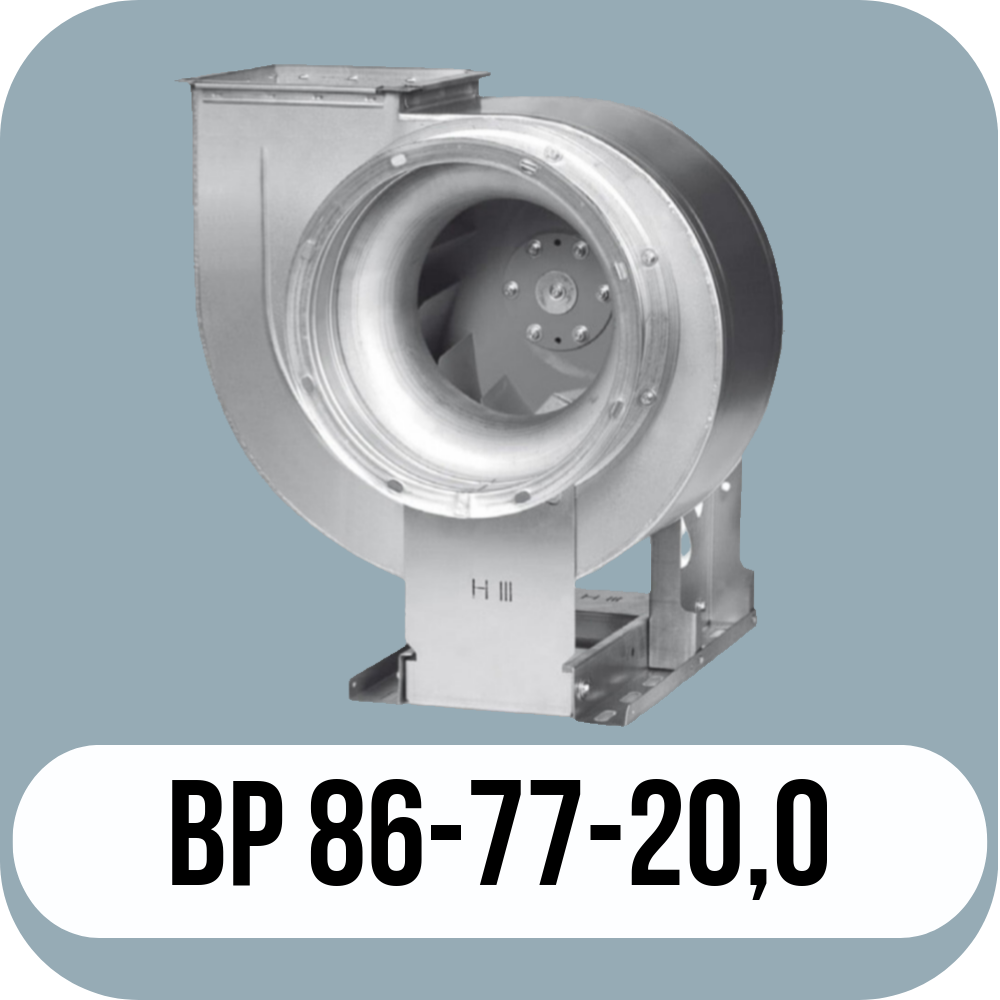

Согласно ТУ 4861-001-85589750, радиальный вентилятор ВР 86-77 №20 низкого давления представляет собой устройство, которое выпускается на предприятии. Данный вентилятор изготавливается по 5-ой конструктивной схеме с ременным приводом. Его производительность варьируется от 30000 м³/ч до 196000 м³/ч.
Вентиляторы ВР 86-77-20 широко применяются в системах, где важным является высокий коэффициент полезного действия, минимальный уровень шума. Они могут использоваться в составе канальных и безканальных систем вентиляции, а также могут быть подключены к системам воздуховодов или установлены на крыше или стенах здания.
Допустимая температура рабочей среды для данного вентилятора составляет до +80°С.
Основные выпускаемые типоразмеры
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 86-77 №20,0 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 420 | 45 | подбор | 30,0-150,0 | 1100-580 | 4250 | ДО-45 | 12 |
| 465 | 55 | подбор | 37,0-179,0 | 1350-830 | 4250 | |||
| 500 | 75 | подбор | 40,0-196,0 | 1560-875 | 4350 | |||
*При изменении типа двигателя масса может меняться

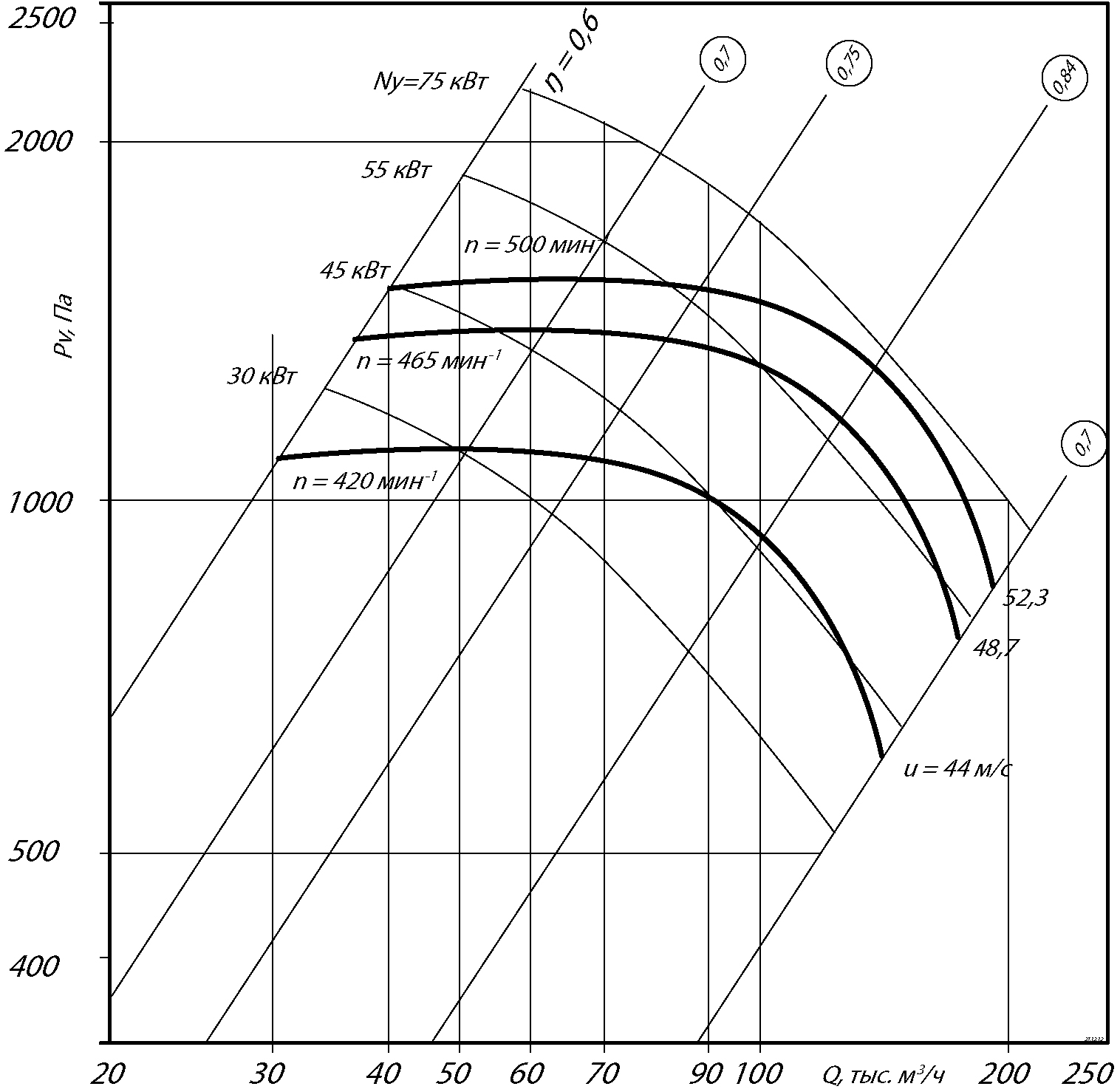

Аэродинамические характеристики радиального вентилятора ВР 86-77 №20,0 Исполнение 5

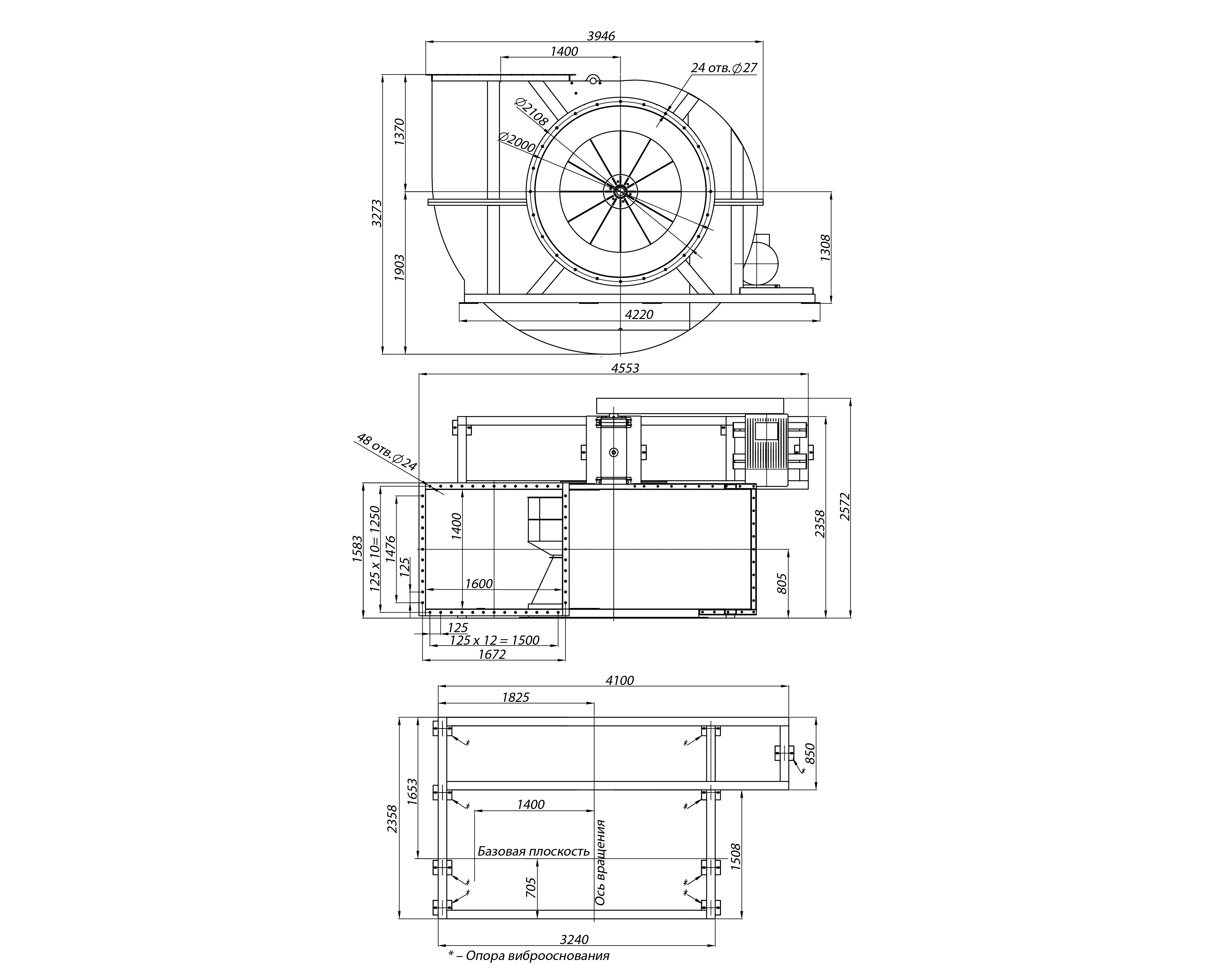

Габаритные и присоединительные размеры радиального вентилятора ВР 86-77 №20,0 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 86-77 №20,0 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 420 | 93 | 95 | 98 | 91 | 88 | 85 | 80 | 75 | 102 |
| 465 | 95 | 97 | 99 | 93 | 83 | 86 | 81 | 77 | 104 |
| 500 | 96 | 99 | 102 | 94 | 91 | 88 | 83 | 78 | 106 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
