Низкого давления Одностороннего всасывания Корпус спирально-поворотный Назад загнутые лопатки Количество лопаток - 12 шт. Направление вращения - правое и левое Конструктивное исполнение - 1 (колесо на валу двигателя) Сертификат соответствия С-RU.АЮ96.В.00297

 Назначение

Вентиляторы общего назначения из углеродистой стали ВР 86-77, ВР 80-70 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С. Исполнение ОП 1 - детали вентилятора изготавливаются из углеродистой оцинкованной стали.

Вентиляторы взрывозащищенные из разнородных металлов предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминиевых сплавов.

Вентиляторы взрывозащищенные из алюминиевых сплавов предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ, IIC категорий и других смесей по заключению проектных организаций, не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов (скорость коррозии не выше 0,1 мм в год).

Вентиляторы из нержавеющей стали предназначены для перемещения агрессивных не взрывоопасных газопаровоздушных смесей, не вызывающих ускоренной коррозии стали 12Х18Н10Т (скорость коррозии не выше 0,1 мм в год).

Вентиляторы взрывозащищенные, коррозионностойкие из нержавеющей стали предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ категорий.

Транспортируемые газовые смеси во всех случаях не должны содержать липких веществ и волокнистых материалов. Содержание пыли и других твёрдых примесей не более 100 мг/м³.

Вентиляторы применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

 (Аналоги ВЦ 4-75, ВР 80-75, ВР 86-77, ВЦ 4-70, ВР 80-70, ВР 86-77, ВПВ-НД, ВР 84-74, ВР 86-73, ВР 90-70, ВР 85-77, ВРАН)



Варианты изготовления	Условное обозначение
- Общего назначения из углеродистой стали	ОП
- Общего назначения из углеродистой оцинкованной стали	ОП 1
- Коррозионностойкие из нержавеющей стали	К
- Взрывобезопасные, коррозионностойкие из нержавеющей стали	КВ
- Взрывобезопасные из разнородных металлов	РМ
- Взрывобезопасные из алюминиевых сплавов	AL

Маркировка

Пример:

Вентилятор ВР 80-70 10*0.95-15/1000 ОП Л0

• Обозначение: вентилятор радиальный 80-70
• номер - 10
• условное обозначение диаметра колеса - 0,95
• установочная мощность Ny=15 кВт и частота вращения двигателя n=1000
• исполнение общепромышленное - ОП
• положение корпуса - Л0

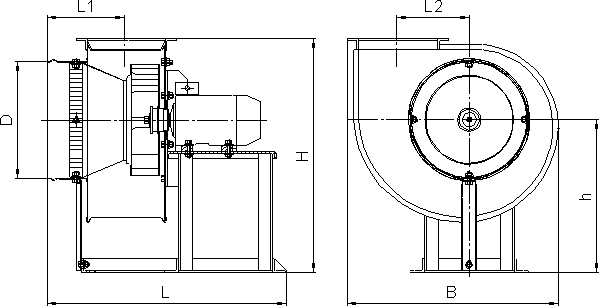

Габаритные и присоединительные размеры

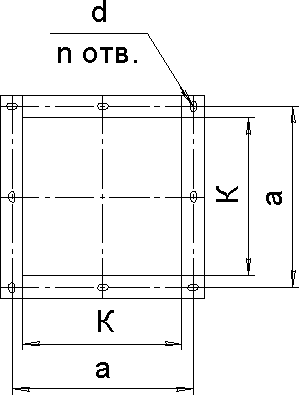

Габаритные и присоединительные размеры	Выходной фланец вентилятора

Расположение отверстий крепления вентиляторов 2,5 .. 8	Расположение отверстий крепления вентиляторов 10 .. 12,5

Габаритные и присоединительные размеры

№	Размеры, мм
	Н	D	L	L1	L2	B	K	К1	h	d	n отв
2,5	570	260	530	208	162	480	175	205	273	7 x 12	8
3,15	635	325	622	203	213	610	224	254	361	7 x 12	10
4	810	410	650	231	258	710	280	310	464	7 x 12	12
5	960	510	840	266	326	910	350	380	506	7 x 12	16
6,3	1180	640	910	311	409	1138	441	471	665	9 x 16	20
8	1460	820	1100	381	520	1430	562	592	905	9 x 16	16
10	1790	1020	1515	471	648	1791	700	750	1105	11 x 18	20
12,5	2200	1270	1675	558	814	2232	875	930	1355	11 x 18	24

Установочные размеры

№	Размеры, мм
	A	A1	B1	B2	B3	L3	в	с	с1	m
2,5	-	-	243	271	-	460	24	35	202	97
3,15	-	-	302	330	-	532	20	35	282	120
4	-	-	338	366	-	570	24	40	282	149
5	-	-	390	426	-	760	24	50	412	186
6,3	-	-	460	506	-	820	35	50	450	233
8	-	-	608	668	908	1005	30	65	555	380
10	1170	650	840	886	1120	1395	42	140	-	453
12,5	1350	750	1000	1058	1276	1618	105	150	-	557

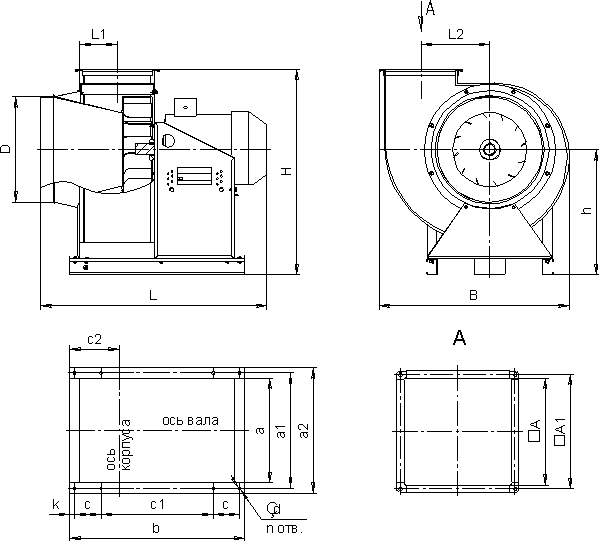

Габаритные и присоединительные размеры. Исполнение ОП 1



№	Размеры, мм
	D	B	H	L	L1	L2	A	A1	h	a	a1	a2	b	k	c	c1	c2	d	n
2,5	250	469	570	644	96	165	173	198	338	244	284	324	508	20	70	328	126	11,2	8
3,15	315	571	642	677	119	205	218	238	392	309	349	389	555	20	80	355	150	11,2	8
4	400	720	777	855	148	261	276	296	474	397	437	477	662	19	100	424	180	11,2	8
5	500	896	975	1087	183	327	346	366	609	494	544	594	877	19	100	639	218	14	8
6,3	630	1143	1209	1287	229	420	438	458	752	615	665	715	1030	19	100	792	265	14	8

Акустические характеристики

Колесо		Значение Lpi, дБ в октавных полосах f, Гц								LpA, дБ
№	n, об/мин	63	125	250	500	1000	2000	4000	8000
2,5	1400	58	61	69	62	60	58	50	41	67
	2800	70	73	76	84	77	75	73	65	84
3,15	1400	65	68	76	69	67	65	57	48	74
	2850	78	81	84	92	85	83	81	73	92
4	935	65	68	76	69	67	65	57	46	73
	1410	74	77	85	78	76	74	66	57	82
	2900	87	90	93	101	94	92	90	82	101
5	920	70	73	81	74	72	70	62	53	78
	1420	81	84	92	85	83	81	73	64	89
6,3	935	78	81	89	82	80	73	70	61	86
	1425	89	92	100	93	91	89	81	72	97
8	960	88	91	99	92	90	88	80	71	96
10	750	91	94	90	88	85	80	73	64	90
	950	92	95	100	96	94	91	86	79	99
12,5	755	98	101	97	95	92	87	80	71	97

Технические характеристики

Общего назначения и коррозионностойкие
