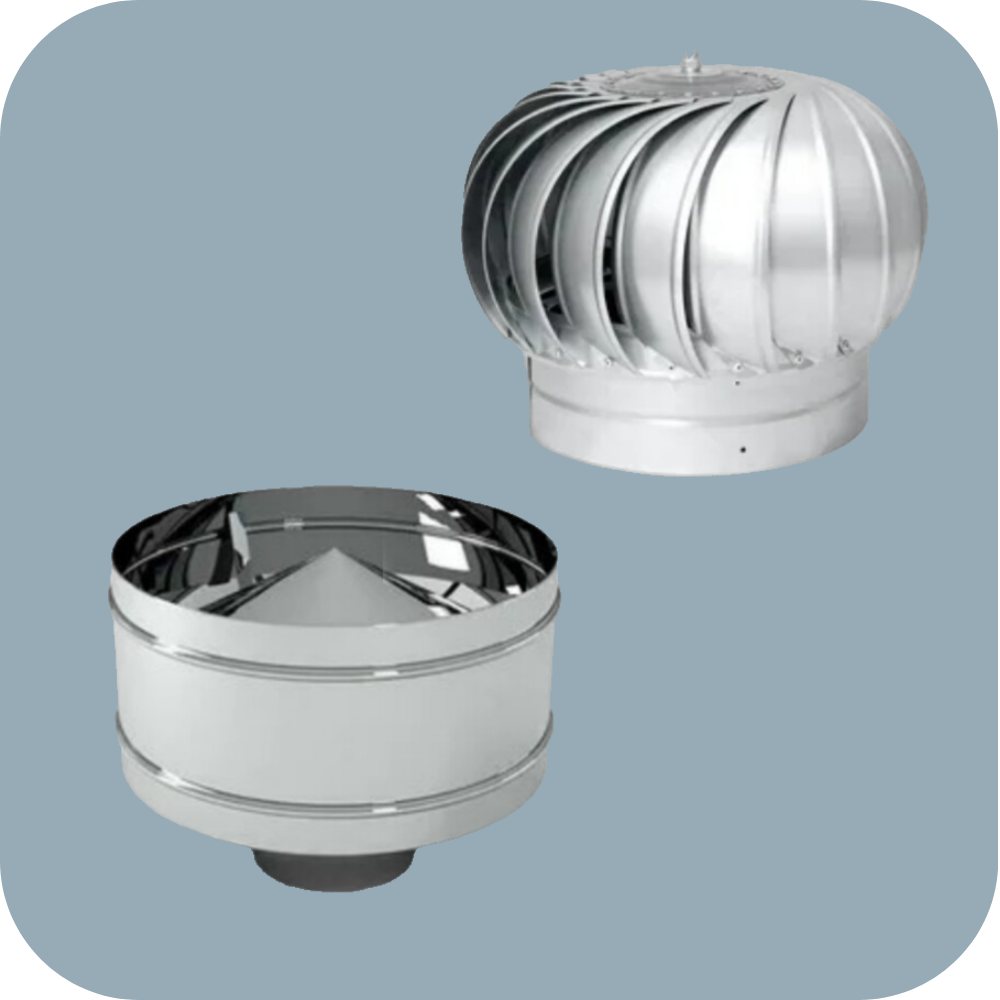

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции. Дефлекторы служат для создания естественной тяги за счёт теплового и ветрового напора. Ветер, набегая на дефлектор, создает внутри цилиндрической оболочки зону пониженного давления, способствующего работе вытяжной системы. Для обеспечения эффективной работы дефлекторы устанавливают на 1,5-2 м. выше конька крыши. Дефлекторы изготавливаются согласно серии 1.494-32 из оцинкованной стали.

Габаритные и присоединительные размеры дефлектора

Диаметр воздуховода d, мм

Размеры, мм

Масса, кг

Высота Н, мм

Диаметр d1, мм

Высота H1, мм

200

340

400

240

4,7

250

425

500

285

6,4

280

450

560

320

7,5

315

540

630

370

10,4

400

680

800

480

15,5

500

850

1000

600

27,6

630

1070

1250

755

41,7

710

1200

1400

850

67,0

800

1360

1600

960

90,0

900

1500

1800

1000

111,3

1000

1700

2000

1200

153,6

1250

2125

2500

1625

230,0



:
