Назначение
Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления и притока атмосферного воздуха в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.
Вентиляторы осевые общего назначения из углеродистой стали предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивность воздуха с температурой от -40°С до+40°С, не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а также липких веществ и волокнистых материалов.
Вентиляторы применяются в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для санитарно-технических и производственных целей. Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата второй категории по ГОСТ 15150-69.
Вентиляторы устанавливаются в закрытом помещении или под навесом, исключающим попадание атмосферных осадков.
Варианты изготовления
Общего назначения из углеродистой стали
Маркировка
Пример: Вентилятор ВО 30-160 10-11/1000 (46) ОП 01
- Обозначение: вентилятор осевой 30-160
- номер - 10
- установочная мощность Ny=11 кВт и частота вращения двигателя n=1000
- угол установки лопаток колеса, град. - 46
- исполнение общепромышленное - ОП
- компоновка — 01 (с рамой)

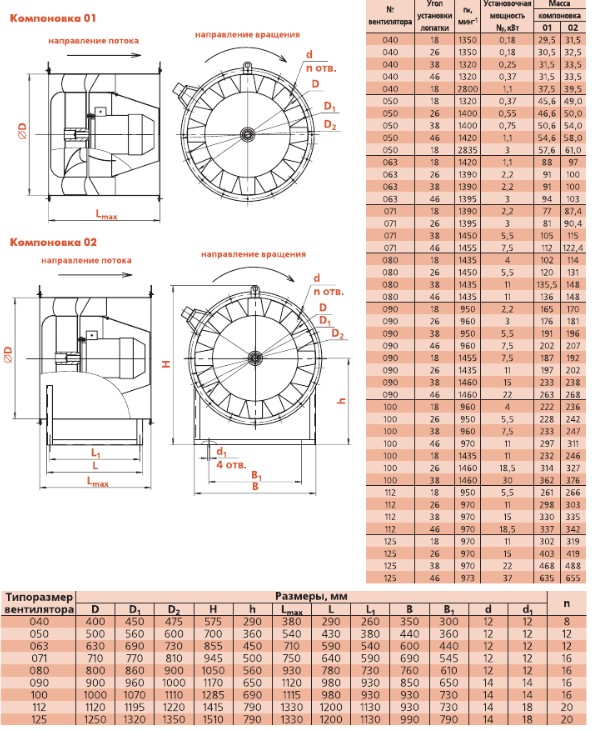

Габаритные и присоединительные размеры
Компоновка - 01 |
|
Компоновка - 02 |
Габаритные и присоединительные размеры
Обозначение вентилятора | Размеры, мм | ||||||||||||
D | D1 | D2 | H | h | L | L1 | L2 | B | B1 | d1 | bxc | n | |
ВО 30-160-4 | 400 | 430 | 450 | 575 | 290 | 380 | 420 | 460 | 350 | 300 | 16 | 7х12 | 10 |
ВО 30-160-5 | 500 | 530 | 550 | 700 | 360 | 540 | 580 | 620 | 440 | 360 | 16 | 7х12 | 10 |
ВО 30-160-6,3 | 630 | 660 | 680 | 855 | 450 | 710 | 750 | 790 | 600 | 440 | 16 | 10х16 | 12 |
ВО 30-160-7,1 | 710 | 740 | 760 | 945 | 500 | 750 | 790 | 830 | 690 | 545 | 18 | 10х16 | 12 |
ВО 30-160-8 | 800 | 830 | 850 | 1050 | 560 | 930 | 970 | 1010 | 760 | 610 | 18 | 10х16 | 12 |
ВО 30-160-9 | 900 | 940 | 964 | 1170 | 650 | 1120 | 1160 | 1200 | 850 | 650 | 18 | 10х16 | 15 |
ВО 30-160-10 | 1000 | 1040 | 1064 | 1155 | 595 | 965 | 1020 | 1069 | 946 | 900 | 20 | 10х16 | 15 |
ВО 30-160-11,2 | 1120 | 1155 | 1184 | 1415 | 790 | 1330 | 1370 | 1410 | 930 | 730 | 20 | 12х18 | 18 |
ВО 30-160-12,5 | 1250 | 1295 | 1314 | 1510 | 790 | 1330 | 1370 | 1410 | 990 | 790 | 20 | 12х18 | 18 |

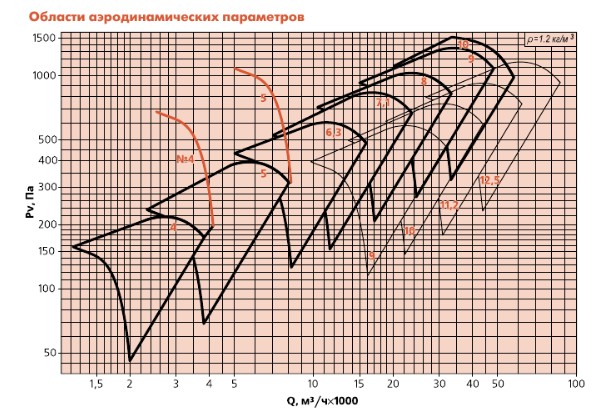

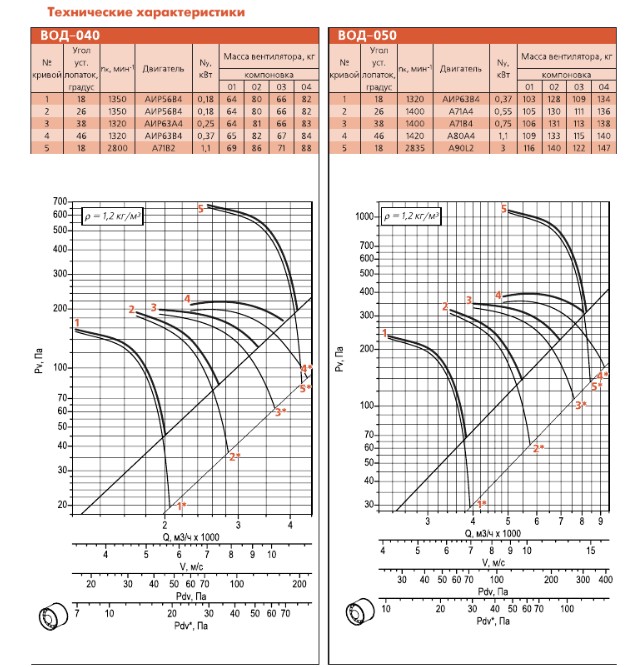

Технические характеристики
Номер | Номер модификации и кривой | Угол лопаток колесо, град | Двигатель | Масса,кг | |||
0 0 | 0 1 | ||||||
типоразмер | N,кВт | n,об/мин | без рамы | с рамой | |||
4 | 1 | 18 | АИР56В4 | 0,18 | 1350 | 29,5 | 31,5 |
2 | 26 | АИР56В4 | 0,18 | 1350 | 30,5 | 32,5 | |
3 | 38 | АИР63А4 | 0,25 | 1320 | 31,5 | 33,5 | |
4 | 46 | АИР63В4 | 0,37 | 1320 | 31,5 | 33,5 | |
5 | 18 | АИР71В2 | 1,1 | 2800 | 37,5 | 39,5 | |
5 | 1 | 18 | АИР63В4 | 0,37 | 1320 | 45,6 | 49 |
2 | 26 | АИР71А4 | 0,55 | 1400 | 46,6 | 50 | |
3 | 38 | АИР71В4 | 0,75 | 1400 | 50,6 | 54 | |
4 | 46 | АИР80А4 | 1,1 | 1420 | 54,6 | 58 | |
5 | 18 | АИР90L2 | 3 | 2835 | 57,6 | 61 | |
6,3 | 1 | 18 | АИР80А4 | 1,1 | 1420 | 88 | 97 |
2 | 26 | АИР90L4 | 2,2 | 1390 | 91 | 100 | |
3 | 38 | АИР90L4 | 2,2 | 1390 | 91 | 100 | |
4 | 46 | АИР100S4 | 3 | 1395 | 94 | 103 | |
7,1 | 1 | 18 | АИР90L4 | 2,2 | 1390 | 77 | 87,4 |
2 | 26 | АИР100S4 | 3 | 1395 | 81 | 90,4 | |
3 | 38 | АИР112М4 | 5,5 | 1450 | 105 | 115 | |
4 | 46 | АИР132S4 | 7,5 | 1455 | 112 | 122,4 | |
8 | 1 | 18 | АИР100L4 | 4 | 1435 | 102 | 114 |
2 | 26 | АИР112М4 | 5,5 | 1450 | 120 | 131 | |
3 | 38 | АИР132М4 | 11 | 1435 | 135 | 148 | |
4 | 46 | АИР132М4 | 11 | 1435 | 136 | 148 | |
9 | 1 | 18 | АИР100L6 | 2,2 | 950 | 165 | 170 |
2 | 26 | АИР112МА6 | 3 | 960 | 176 | 181 | |
3 | 38 | АИР132S6 | 5,5 | 950 | 191 | 196 | |
4 | 46 | АИР132М6 | 7,5 | 960 | 202 | 207 | |
5 | 18 | АИР132S4 | 7,5 | 1455 | 187 | 192 | |
6 | 26 | АИР132М4 | 11 | 1435 | 197 | 202 | |
7 | 38 | АИР160S4 | 15 | 1460 | 233 | 238 | |
8 | 46 | АИР180S4 | 22 | 1460 | 263 | 268 | |
10 | 1 | 18 | АИР112МВ6 | 4 | 960 | 222 | 236 |
2 | 26 | АИР132S6 | 5,5 | 950 | 228 | 242 | |
3 | 38 | АИР132М6 | 7,5 | 960 | 233 | 247 | |
4 | 46 | АИР160S6 | 11 | 970 | 297 | 311 | |
5 | 18 | AИР132M4 | 11 | 1435 | 232 | 246 | |
6 | 26 | АИР160М4 | 18,5 | 1460 | 314 | 327 | |
7 | 38 | АИР180М4 | 30 | 1460 | 362 | 376 | |
11,2 | 1 | 18 | AИР132S6 | 5,5 | 950 | 261 | 266 |
2 | 26 | AИР160S6 | 11 | 970 | 298 | 303 | |
3 | 38 | AИР160M6 | 15 | 970 | 330 | 335 | |
4 | 46 | AИР180М6 | 18,5 | 970 | 337 | 342 | |
12,5 | 1 | 18 | AИР160S6 | 11 | 970 | 302 | 319 |
2 | 26 | AИР160M6 | 15 | 970 | 403 | 419 | |
3 | 38 | AИР200M6 | 22 | 970 | 468 | 488 | |
4 | 46 | AИР225М6 | 37 | 970 | 635 | 655 |
