Общие положенияОбратные клапаны КПО предназначены для автоматического перекрывания воздуховода при отключении вентилятора. Корпус клапана с прямоугольными фланцами изготовлен из оцинкованной стали. Внутрь корпуса вставлены алюминиевые лопасти инерционной решетки, которые открываются под воздействием воздушного потока и закрываются под действием силы тяжести при отключении вентилятора. |
Фланцы обеспечивают герметичное подсоединение клапана к воздуховодам и другим компонентам вентиляционной системы при использовании резинового или иного уплотнителя. Корпус клапана должен устанавливаться так, чтобы сама решетка располагалась вертикально, лопастями вниз.

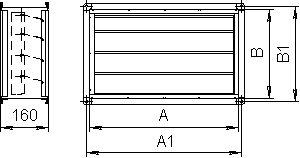

Обозначение клапана | Габаритные и присоединительные размеры, мм | ||||
А | А1 | В | В1 | Масса, кг | |
КПО 30 - 15 | 300 | 320 | 150 | 170 | 2,3 |
КПО 40 - 20 | 400 | 420 | 200 | 220 | 2,9 |
КПО 50 - 25 | 500 | 520 | 250 | 270 | 3,5 |
КПО 50 - 30 | 500 | 520 | 300 | 320 | 5,3 |
КПО 60 - 30 | 600 | 620 | 300 | 320 | 5,6 |
КПО 60 - 35 | 600 | 620 | 350 | 370 | 5,9 |
КПО 70 - 40 | 700 | 730 | 400 | 430 | 6,4 |
КПО 80 - 50 | 800 | 830 | 500 | 530 | 7,4 |
КПО 100-50 | 1000 | 1030 | 500 | 530 | 8,8 |
