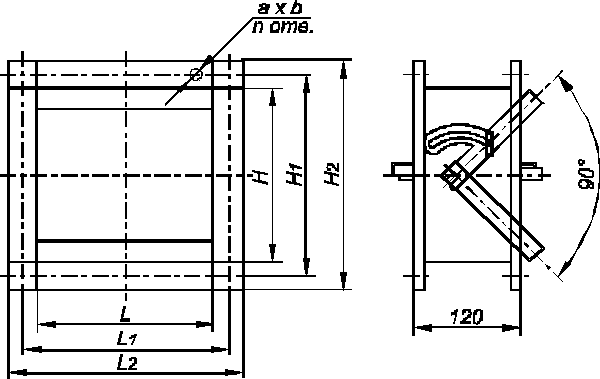

Габаритные и присоединительные размеры заслонки АЗД - 193
Обозначение | L | L1 | L2 | Н | H1 | Н2 | a x b | n. отв | n1* | Масса, кг |
АЗД 193.000 | 250 | 280 | 330 | 250 | 280 | 330 | 7х12 | 8 | 1* | 7,0 |
-01 | 400 | 430 | 480 | 250 | 280 | 330 | 7х12 | 10 | 1* | 9,1 |
-02 | 400 | 430 | 480 | 400 | 430 | 480 | 7х12 | 12 | 2* | 11,2 |
-03 | 500 | 530 | 580 | 400 | 430 | 480 | 7х12 | 14 | 2* | 12,6 |
-04 | 600 | 630 | 680 | 400 | 430 | 480 | 7х12 | 16 | 2* | 14,0 |
-05 | 600 | 630 | 680 | 600 | 630 | 680 | 7х12 | 20 | 3* | 16,8 |
-06 | 800 | 830 | 880 | 800 | 830 | 880 | 7х12 | 20 | 4* | 22,4 |
-07 | 1000 | 1040 | 1080 | 1000 | 1040 | 1080 | 7х12 | 24 | 5* | 28,0 |
* - количество лопаток
