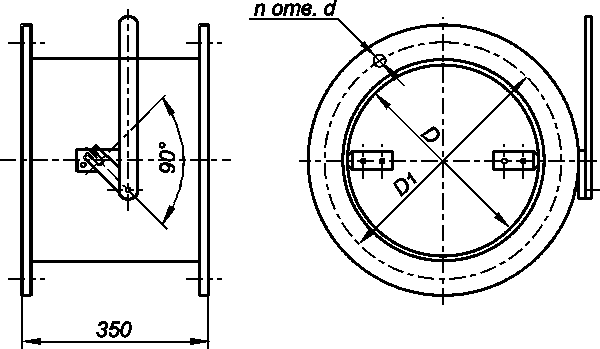

Габаритные и присоединительные размеры заслонки АЗД - 196, АЗД - 197
Обозначение | D | D1 | d | n. отв | Масса, кг |
АЗД 196.000 | 200 | 230 | 7 x 12 | 6 | 4,5 |
-01 | 250 | 280 | 7 x 12 | 6 | 5,5 |
-02 | 280 | 310 | 7 x 12 | 8 | 6,1 |
-03 | 315 | 345 | 7 x 12 | 8 | 7,1 |
-04 | 355 | 385 | 7 x 12 | 8 | 9,1 |
-05 | 400 | 430 | 7 x 12 | 10 | 10,5 |
-06 | 450 | 480 | 7 x 12 | 10 | 12,0 |
-07 | 500 | 530 | 7 x 12 | 10 | 15,5 |
-08 | 560 | 590 | 7 x 12 | 10 | 15,7 |
АЗД 197.000 | 630 | 660 | 9 x 16 | 12 | 25,3 |
-01 | 710 | 740 | 9 x 16 | 12 | 28,8 |
-02 | 800 | 830 | 9 x 16 | 12 | 35,1 |
-03 | 900 | 940 | 9 x 16 | 16 | 42,0 |
-04 | 1000 | 1040 | 9 x 16 | 16 | 47,5 |
