Назначение
Вентиляторы ВКР-ДУ применяются в системах дымоудаления вытяжной вентиляции производственных, административных, жилых и других зданий, кроме категорий А и Б по НТБ 105-95 ГПС МВД РФ.
При использовании данных вентиляторов в случае пожара их дальнейшая эксплуатация недопустима.
Вентиляторы предназначены для удаления при пожаре дымовоздушных смесей с температурой до 600°С в течении 120 минут.
Вентиляторы предназначены для эксплуатации в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69.
Перемещаемая среда в обычных условиях не должна содержать взрывчатых, липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м³.
Маркировка
Пример: Вентилятор ВКР-Ду 10-18,5/1000 600ºC
- Обозначение: вентилятор крышной радиальный дымоудаления
- номер - 10
- установочная мощность Ny=18,5 кВт и частота вращения двигателя n=1000
- температура перемещаемых газов - 600ºC

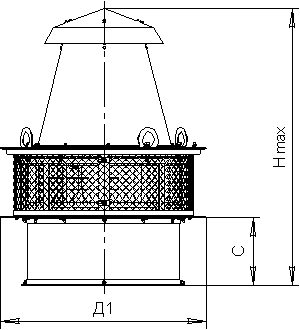

Габаритные и присоединительные размеры

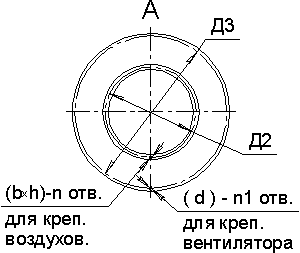

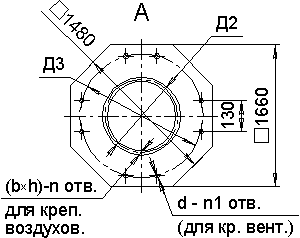

Габаритные размеры | Вентилятор ВКР ДУ 4 .. 10 | Вентилятор ВКР ДУ 12,5 |
|
|
|
Обозначение | Размеры, мм | ||||||||
Нmax | Д1 | Д2 | Д3 | C | b x h | n | d | n1 | |
ВКР ДУ - 4 | 710 | 860 | 430 | 772 | 180 | 7х12 | 10 | 18 | 8 |
ВКР ДУ - 5 | 890 | 860 | 530 | 772 | 250 | 7х12 | 10 | 18 | 8 |
ВКР ДУ - 6,3 | 1125 | 860 | 660 | 772 | 285 | 9х16 | 12 | 18 | 8 |
ВКР ДУ - 8 | 1350 | 1190 | 830 | 1072 | 310 | 9х16 | 12 | 30 | 8 |
ВКР ДУ - 10 | 1560 | 1480 | 1040 | 1272 | 400 | 9х16 | 16 | 30 | 8 |
ВКР ДУ - 12,5 | 1834 | - | 1295 | 1522 | 550 | 11х18 | 18 | 30 | 8 |
Технические характеристики
Обозначение | Двигатель | N, кВт | n, об/мин | Масса ,кг |
ВКР ДУ - 4 | АИР71А6 | 0,37 | 915 | 72 |
| АИР71А4 | 0,75 | 1410 | 74 |
ВКР ДУ - 5 | АИР80А6 | 0,75 | 915 | 87 |
| АИР90LА4 | 2,2 | 1410 | 89 |
ВКР ДУ - 6,3 | АИР100L6 | 3 | 950 | 155 |
| АИР112МА4 | 5,5 | 1450 | 165 |
ВКР ДУ - 8 | АИР112МВ8 | 3 | 700 | 210 |
| АИР132S6 | 5,5 | 950 | 225 |
ВКР ДУ - 10 | АИР160S8 | 7,5 | 750 | 560 |
| АИР180М6 | 18,5 | 980 | 620 |
ВКР ДУ - 12,5 | АИР 200L8 | 22 | 750 | 710 |
