Среднего давления Одностороннего всасывания Корпус спирально поворотный Вперед загнутые лопатки Количество лопаток - 32 шт. Направление вращения - правое, левое Конструктивное исполнение - 1 (колесо на валу двигателя) Предел огнестойкости 2 ч. При 600°С; Сертификат соответствия С-RU.ПБ01.В.01230

Назначение

Вентиляторы устанавливаются в специальных вытяжных вентиляционных системах для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы помещения, могут перемещать газовоздушные смеси с температурой до 600°С в течение 120 минут.

Перемещаемая дымовоздушная смесь не должна содержать взрывчатых веществ, волокнистых и липких материалов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы эксплуатируются в климатических условиях — У, УХЛ и Т. Категории размещения 2, 3, 4 по ГОСТ 15150-90. При температуре окружающей среды от - 40 ºС до + 40 ºС (при тропическом исполнении до + 45 ºС).

Маркировка

Пример: Вентилятор ВРД 280-46 6,3-15/1000 600º Л0

• Обозначение: вентилятор радиальный дымоудаления 280-46
• номер - 6.3
• установочная мощность Ny=15 кВт и частота вращения двигателя n=1000
• температура перемещаемых газов – 600ºC
• положение корпуса - Л0

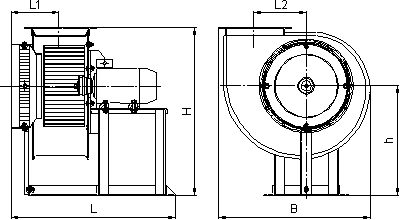

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры	Фланец входного патрубка	Выходной фланец вентиляторов

Расположение отверстий крепления вентиляторов 2 .. 6,3	Расположение отверстий крепления вентилятора 8

Габаритные и присоединительные размеры

№	Размеры, мм
	Н	D	L	L1	L2	B	K	К1	h	d	n отв
2	458	210	461	195	130	350	140	170	240	7 x 12	8
2,5	570	260	530	208	162	480	175	205	273	7 x 12	8
3,15	635	325	622	203	213	610	224	254	361	7 x 12	10
4	810	410	650	231	258	710	280	310	464	7 x 12	12
5	960	510	900	266	326	910	350	380	506	7 x 12	16
6,3	1180	640	1095	311	409	1138	441	471	665	9 x 16	20
8	1460	820	1265	381	520	1430	562	592	905	9 x 16	16

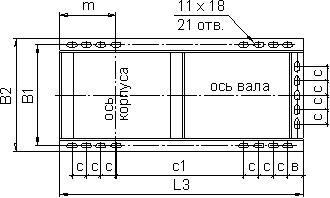

Установочные размеры

№	Размеры, мм
	B1	B2	L3	в	с	с1	m
2	230	244	366	30	35	96	80
2,5	243	271	460	24	35	202	97
3,15	302	330	532	20	35	282	120
4	338	366	570	24	40	282	149
5	390	426	820	24	50	472	186
6,3	460	506	995	35	50	625	233
8	608	668	1260	30	65	400	380

Акустические характеристики

Колесо		Значение LPI в октавных полосах f, Гц								LPA
№	n	63	125	250	500	1000	2000	4000	8000
2	1340	71	71	75	77	84	70	67	60	86
	2900	83	83	88	91	94	95	87	84	99
2,5	1337	76	76	77	78	79	74	72	70	83
	2850	91	92	92	93	94	95	90	88	100
3,15	920	74	74	76	82	69	66	59	56	83
	1395	79	79	83	85	91	78	75	68	92
4	945	82	83	83	85	81	78	75	68	87
	1420	90	92	93	92	94	91	88	75	96
5	970	87	88	92	94	90	86	81	73	94
	1450	95	96	97	101	103	99	95	88	106
6,3	720	88	89	93	95	91	87	82	74	93
	970	96	97	101	103	99	95	90	82	110
8	725	96	97	101	103	99	95	90	82	103
	980	103	104	108	110	106	102	97	89	110

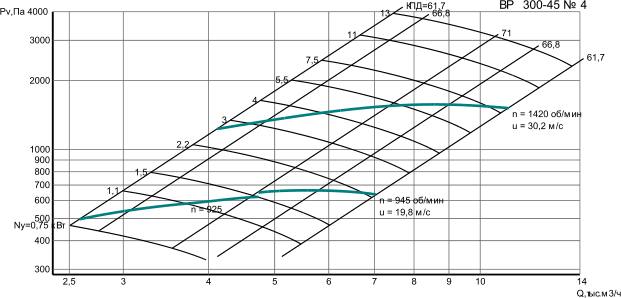

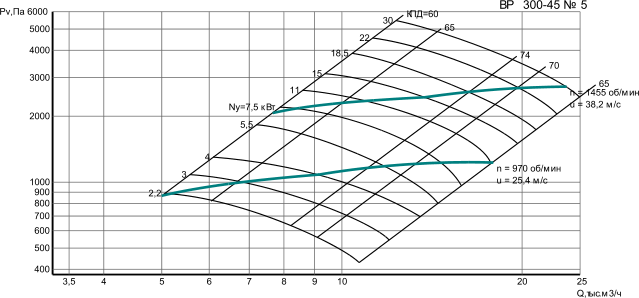

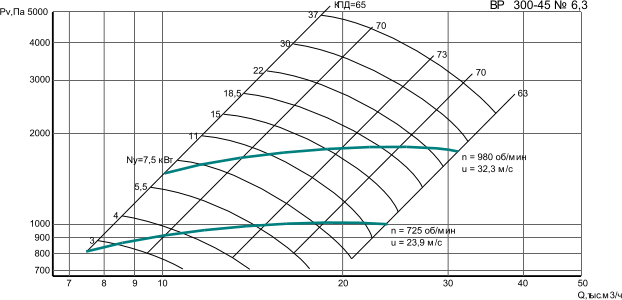

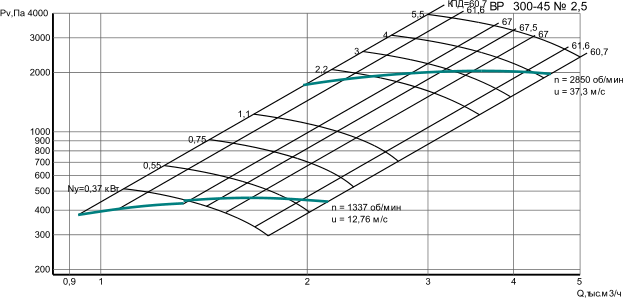

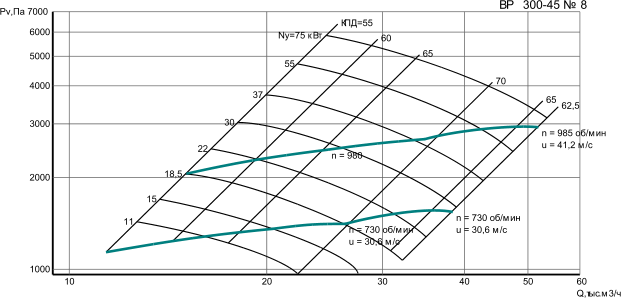

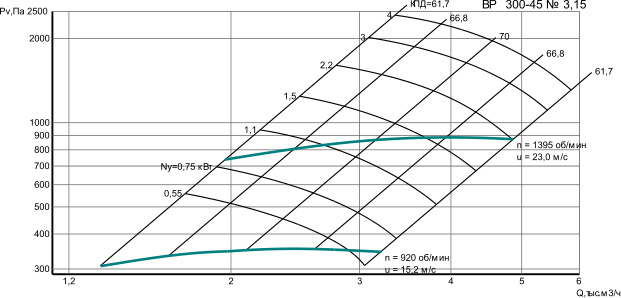

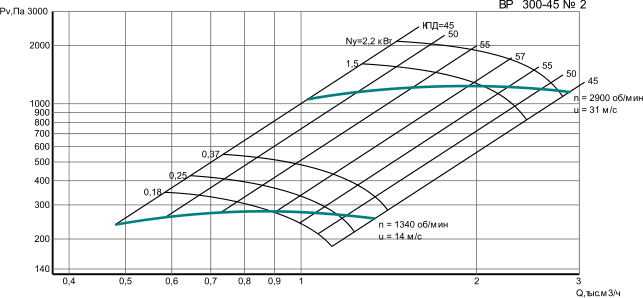

Аэродинамические характеристики
