Общие положения
Обратный клапан с подпружиненными лепестками предназначен для автоматического перекрывания круглых воздуховодов при выключении вентилятора. Корпус клапана и лопатки выполнены из листовой оцинкованной стали. Конструкция корпуса клапана позволяет крепить его к воздуховодам или другим элементам системы вентиляции с помощью хомутов.

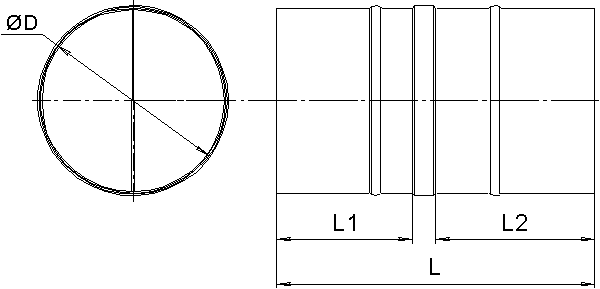

Геометрические размеры
Потери давления
Обозначение клапана | Геометрические размеры, мм | ||||
D | L | L1 | L2 | Масса, кг | |
RSK 100 | 100 | 240 | 100 | 120 | 0,6 |
RSK 125 | 125 | 240 | 100 | 120 | 0,9 |
RSK 140 | 140 | 240 | 100 | 120 | 1,1 |
RSK 160 | 160 | 240 | 100 | 120 | 1,4 |
RSK 180 | 180 | 240 | 100 | 120 | 1,5 |
RSK 200 | 200 | 350 | 155 | 175 | 1,6 |
RSK 225 | 225 | 350 | 155 | 175 | 1,7 |
RSK 250 | 250 | 350 | 155 | 175 | 1,8 |
RSK 280 | 280 | 350 | 155 | 175 | 2,0 |
RSK 315 | 315 | 350 | 155 | 175 | 2,2 |
RSK 350 | 350 | 350 | 155 | 175 | 4,0 |
RSK 400 | 400 | 350 | 155 | 175 | 5,8 |
