Общие сведения
Воздушно-тепловая завеса состоит из двух агрегатов стоечного типа правого и левого исполнения, которые устанавливаются, как правило, в простенке между проемом ворот и колонной. В случае, когда установка агрегатов воздушно-тепловой завесы в простенке затруднительна, рекомендуется применять агрегаты с удлиненными воздухораспределительными, насадками. Агрегат воздушно-тепловой завесы представляет собой вертикальный короб, на котором размещены калорифер и вентиляторный агрегат.
Завесы типа ЗВТ 1.00.000, как правило, рекомендуется применять для распашных и раздвижных ворот, завесы типа ЗВТ 2.00.000 могут применяться для ворот всех типов при отстутствии места для установки агрегатов непосредствено вблизи ворот.
Область применения
Воздушно-тепловая завеса предназначена для предотвращения проникновения холодного воздуха в производственные помещения при открывании ворот и устанавливается у въездных ворот в промышленных зданиях категорий В, Г и Д по пожаро и взрывобезопасности в климатических зонах с умеренным климатом.
Размеры проемов ворот, м | Тип завес | Производительность | Тип агрегатов входящие в состав завесы | Темпера-тура завесы,ºС | Скорость на выходе, м/с | Установленная мощность, кВт | Скорость вращения, об/мин | |
по воздуху тыс. м³/ч | по теплу тыс. ккал/ч | |||||||
3 х 3 | ЗВТ1.00.000 | 24 | 200 | А 6,3Ц.00.000 | 44 | 13 | 4,4 | 950 |
А 6,3 Ц1.00.000 | ||||||||
ЗВТ2.00.000 | 2А6,3Ц.00.000 | |||||||
2А6,3Ц1.00.000 | ||||||||
3,6 х 3 | ЗВТ1.00.000-01 | 34 | 440 | А 6,3 Ц.00.000-01 | 58 |
15 | 15 | 1450 |
А6,3 Ц1.00.000-01 | ||||||||
ЗВТ2.00.000-01 | 2А6,3Ц.00.000-01 | |||||||
2А6,3Ц1.00.000-01 | ||||||||
3,6 х 3,6 | ЗВТ1.00.000-02 | 24 | 200 | А 6,3 Ц.00.000-02 | 44 | 13 | 4,4 | 950 |
А 6,3 Ц1.00.000-02 | ||||||||
ЗВТ2.00.000-02 | 2А6,3Ц.00.000-02 | |||||||
2А6,3Ц1.00.000-02 | ||||||||
4,2 х 3,6 | ЗВТ1.00.000-03 | 34 | 440 | А 6,3 Ц.00.000-03 | 58 | 15 | 15 | 1450 |
А 6,3 Ц1.00.000-03 | ||||||||
ЗВТ2.00.000-03 | 2А6,3Ц.00.000-03 | |||||||
2А6,3Ц1.00.000-03 |
Условные обозначения
ЗВТ 1.00.000 | -завеса воздушно-тепловая |
ЗВТ 2.00.000 | -завеса воздушно-тепловая, комплектуемая агрегатами с удлиненными воздухораспределительными насадками воздухораспределительными насадками |
А6,3Ц.00.000 | -агрегат завесы воздушно-тепловой с центробежным вентилятором № 6,3 правого исполнения |
2А6,3Ц.00.000 | -агрегат завесы воздушно-тепловой с центробежным вентилятором № 6,3 правого исполнения |
2А6,3Ц1.00.000 | -агрегат завесы воздушно-тепловой с центробежным вентилятором № 6,3 левого исполнения |

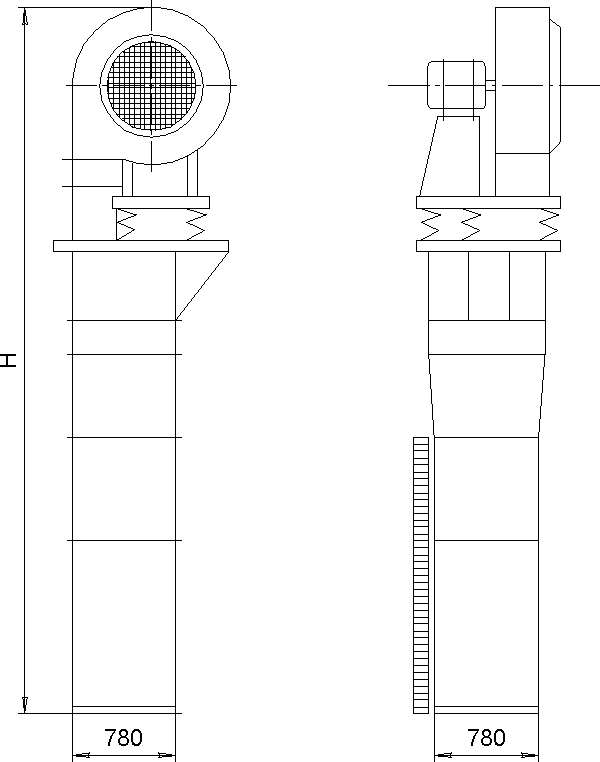

Размеры проемов ворот, м | Тип завес | Размер Н, мм | Масса, кг |
3 х 3 | ЗВТ1.00.000 | 5415 | 748 |
ЗВТ2.00.000 | 831 | ||
3,6 х 3 | ЗВТ1.00.000-01 | 5685 | 981 |
ЗВТ2.00.000-01 | 1063 | ||
3,6 х 3,6 | ЗВТ1.00.000-02 | 6015 | 787 |
ЗВТ2.00.000-02 | 882 | ||
4,2 х 3,6 | ЗВТ1.00.000-03 | 6285 | 1018 |
ЗВТ2.00.000-03 | 1114 |
