Назначение
Дроссель-клапаны предназначены для регулирования воздуха, проходящего по воздуховодам. Устанавливаются на воздуховоде. Дроссель-клапаны изготавливаются в климатическом исполнение У и УХЛ категории размещения 3 и 4 для эксплуатации в горноклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69.

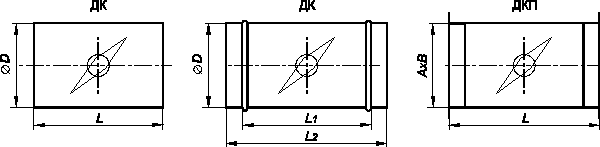

Габаритные и присоединительные размеры дроссель-клапана
Обозначение | Размеры, мм | Обозначение | Размеры, мм | Обозначение | Размеры, мм | ||||||
А | В | L | А | В | L | А | В | L | |||
ДКП | 200 | 200 | 250 | ДКП -08 | 300 | 300 | 350 | ДКП -16 | 500 | 500 | 550 |
-01 | 200 | 250 | 250 | -09 | 300 | 400 | 350 | -17 | 500 | 600 | 550 |
-02 | 200 | 300 | 250 | -10 | 300 | 500 | 350 | -18 | 500 | 800 | 550 |
-03 | 200 | 400 | 250 | -11 | 300 | 600 | 350 | -19 | 600 | 600 | 650 |
-04 | 250 | 250 | 300 | -12 | 400 | 400 | 450 | -20 | 600 | 800 | 650 |
-05 | 250 | 300 | 300 | -13 | 400 | 500 | 450 | -21 | 800 | 800 | 850 |
-06 | 250 | 400 | 300 | -14 | 400 | 600 | 450 |
|
|
|
|
-07 | 250 | 500 | 300 | -15 | 400 | 800 | 450 |
|
|
|
|
В стандартных деталях L=A.
Рекомендуется использовать при А, В<630мм. При больших размерах использовать воздушный регулировочный клапан.
Обозначение | Размеры, мм | |||||||||||||
ДК | D, мм | 100 | 125 | 160 | 200 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
L, мм | 100 | 125 | 160 | 200 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | |
L1, мм | 90 | 90 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
L2, мм | 240 | 240 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
Рекомендуется использовать при d<630. При больших размерах используется клапан воздушный регулировочный.
