НазначениеСтакан применяется для облегчения монтажа осевых вентиляторов на любой тип кровли. КонструкцияСтакан в сборе состоит из корпуса опорной плиты и косынок. Корпус стакана представляет собой цилиндр, выполненный из стального листа толщиной 1,5 мм, к которому в верхней и нижней части привариваются фланцы. Верхний фланец, предназначен для монтажа на него вентиляторов, нижний служит для присоединения клапанов, воздуховодов, поддонов. Посредством опорной плиты стакан крепится непосредственно на кровлю. |

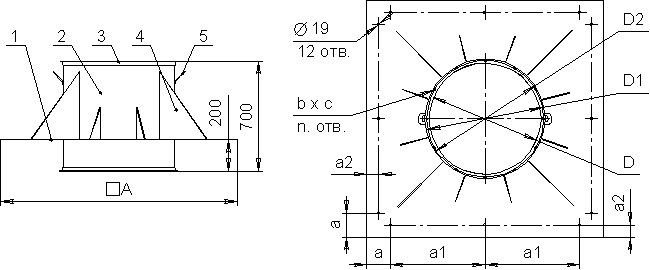

Габаритные и присоединительные размеры
Обозначение стакана | Размеры, мм | |||||||||
D | D1 | D2 | А | а | а1 | а2 | b x c | n | Масса,кг | |
СМ ВО - 4 | 400 | 430 | 450 | 1266 | 150 | 483 | 75 | 7 х 12 | 10 | 75,8 |
СМ ВО - 5 | 500 | 530 | 550 | 1266 | 150 | 483 | 75 | 7 х 12 | 10 | 75,0 |
СМ ВО - 6,3 | 630 | 660 | 680 | 1266 | 150 | 483 | 75 | 9 х 16 | 12 | 74,3 |
СМ ВО - 7,1 | 710 | 740 | 760 | 1500 | 150 | 600 | 75 | 9 х 16 | 12 | 99,4 |
СМ ВО - 8 | 800 | 830 | 850 | 1500 | 150 | 600 | 75 | 9 х 12 | 12 | 99,1 |
СМ ВО - 9 | 900 | 940 | 964 | 1660 | 150 | 680 | 75 | 9 х 16 | 16 | 116,7 |
СМ ВО - 10 | 1000 | 1040 | 1064 | 1660 | 150 | 680 | 75 | 9 х 12 | 16 | 115,7 |
СМ ВО - 11,2 | 1120 | 1155 | 1190 | 1930 | 150 | 815 | 75 | 12 х 18 | 18 | 145,9 |
СМ ВО - 12,5 | 1250 | 1295 | 1320 | 1930 | 150 | 815 | 75 | 12 х 18 | 18 | 143,0 |
