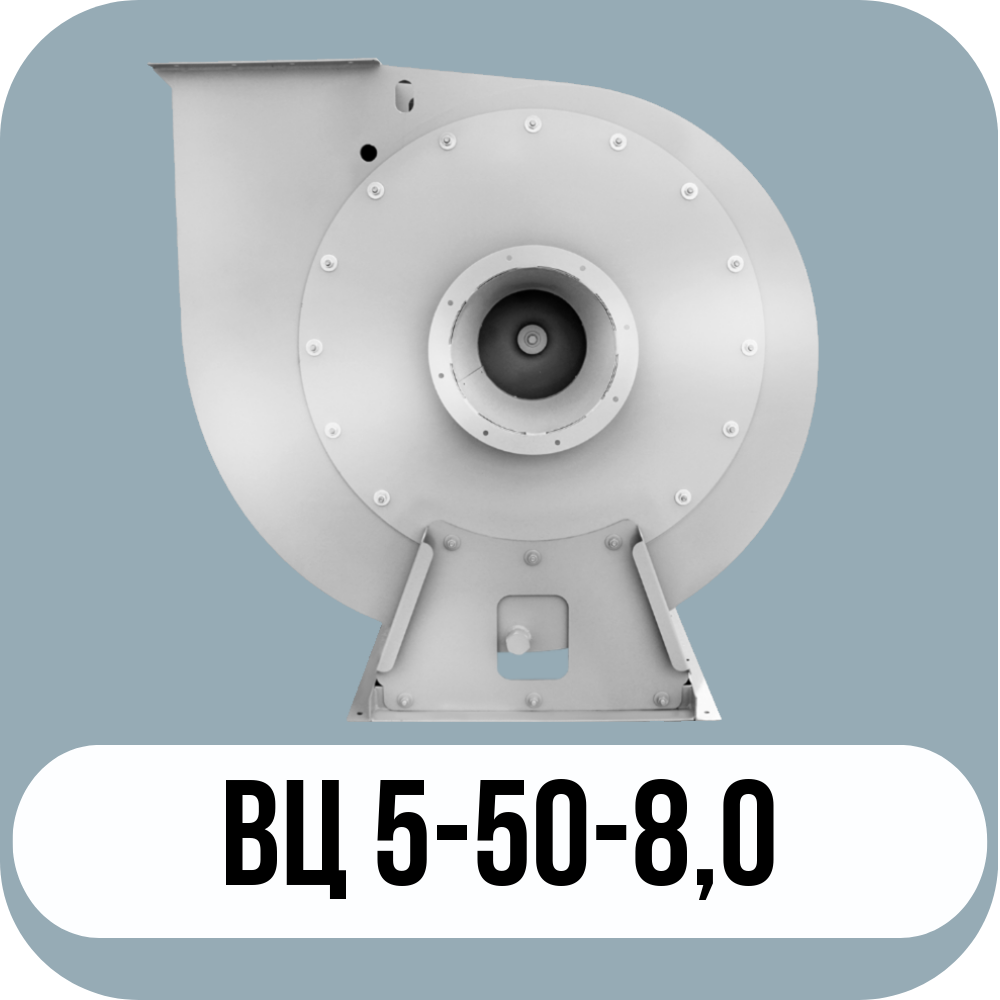

Радиальные вентиляторы ВЦ 5-50 №8 среднего давления изготавливаются в соответствии с ТУ 4861-001-85589750. Они выполнены по первой конструктивной схеме с непосредственным соединением с двигателем. Данный тип вентилятора имеет производительность от 8600 м³/ч до 31200 м³/ч, а предельная температура перемещаемой рабочей среды составляет до +80°C. Эти вентиляторы широко используются для установки в стационарных вентиляционных системах, а также в системах отопления и кондиционирования помещений различного назначения. Допускается их применение на технологических линиях, где предусмотрена транспортировка мелкодисперсных сыпучих материалов, при условии соблюдения требований к работе данных вентиляторов.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 5-50 №8,0, исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса, кг | Марка | Количество в комплекте | Марка | Количество в комплекте | ||||||
| 1500 | 15,0 | 30,0 | 160S4 | 8,6 | 19,1 | 2200 | 2750 | 465 | ДО-42 | 6 | ВР 203 | 8 | ||||||
| 1500 | 18,5 | 36,3 | 160М4 | 8,6 | 31,2 | 1360 | 2750 | 485 | ДО-42 | 6 | ВР 203 | 8 | ||||||
*При изменении типа двигателя масса может меняться

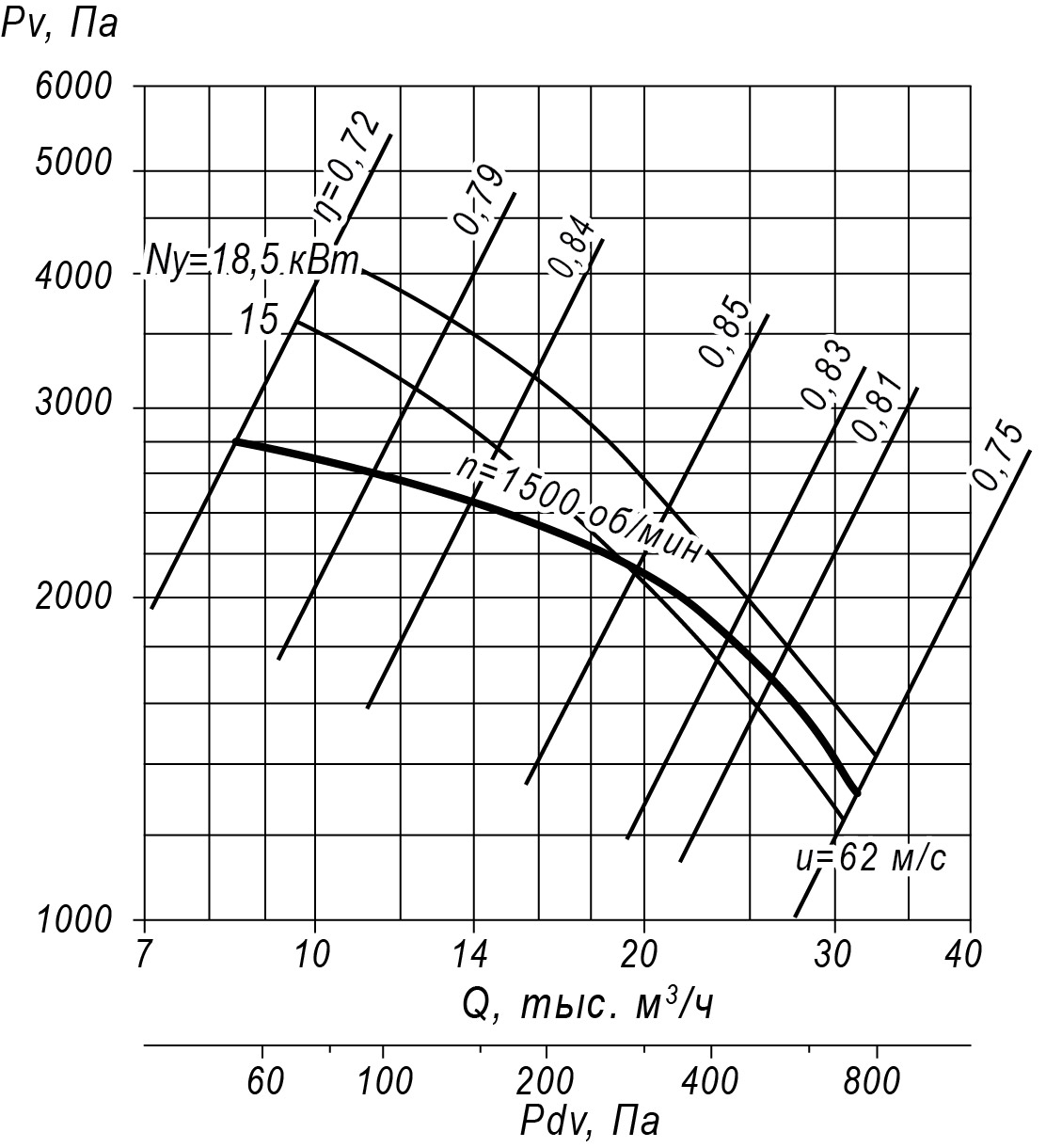

Аэродинамические характеристики радиального вентилятора ВЦ 5-50 №8,0, исполнение 1

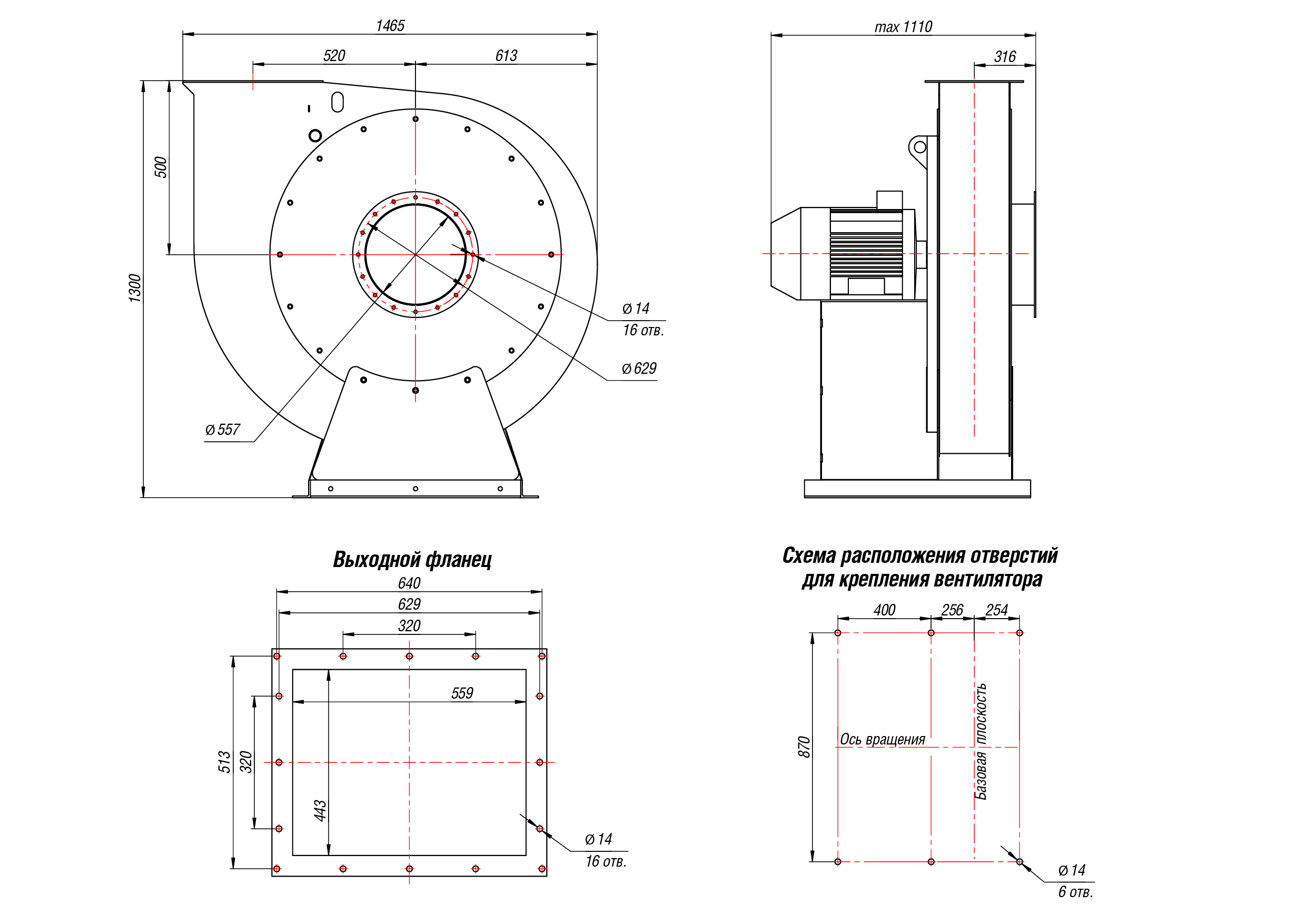

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-50 №8,0, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-50 №8,0, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 90 | 93 | 101 | 100 | 97 | 96 | 91 | 85 | 103 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
