Радиальный вентилятор ВР 280-46 №12,5 среднего давления изготавливается в соответствии с ТУ 4861-001-85589750.
Этот вентилятор ВР 280-46 №12,5 разработан по пятой конструктивной схеме, оснащенной ременным приводом. Его производительность составляет от 18100 м³/ч до 127500 м³/ч, а максимальная рабочая температура среды достигает +80°C. Вентиляторы ВР 280-46 №12,5 применяются в системах вентиляции и отопления помещений различного размера и назначения, где важны высокая эффективность и низкий уровень шума. Они могут быть подключены к системам воздуховодов или установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 280-46 №12,5 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 220 | 11 | подбор | 18,1 - 58,1 | 280 - 355 | 752 без ЭД | ДО-43 | 10 |
| 240 | 15 | подбор | 19,2 - 62,1 | 340 - 440 | |||
| 270 | 18,5 | подбор | 21,6 - 70,1 | 425 - 535 | |||
| 300 | 30 | подбор | 24,5 - 78,1 | 525 - 690 | |||
| 330 | 37 | подбор | 26,7 - 85,2 | 640 - 800 | |||
| 360 | 45 | подбор | 28,9 - 93,5 | 760 - 940 | |||
| 400 | 75 | подбор | 32,5 - 100,1 | 930 - 1230 | |||
| 440 | 90 | подбор | 36,1 - 111,5 | 1150 - 1500 | |||
| 490 | 110 | подбор | 40,0 - 127,5 | 1400 - 1870 | |||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 280-46 №12,5 Исполнение 5

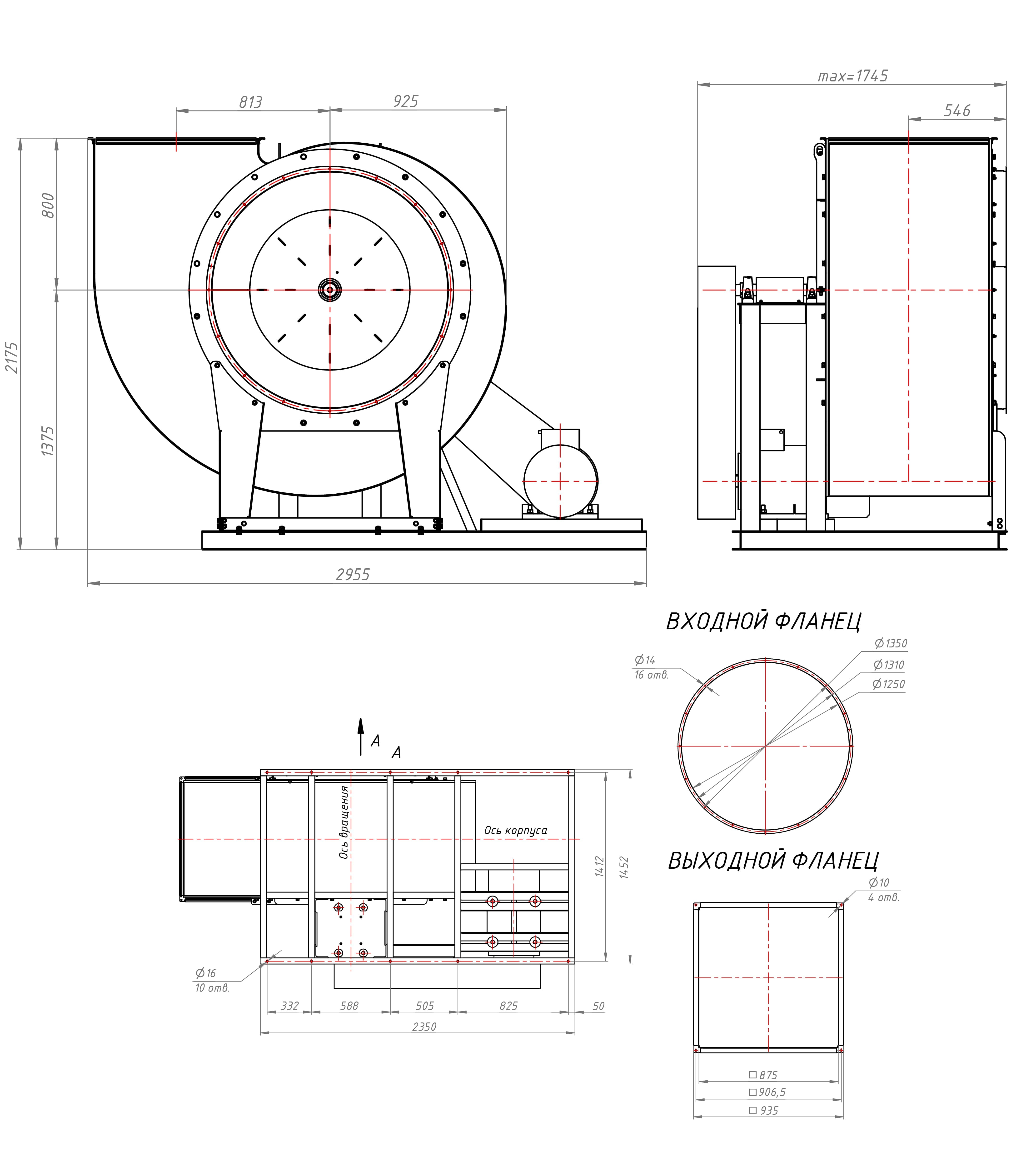

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №12,5 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

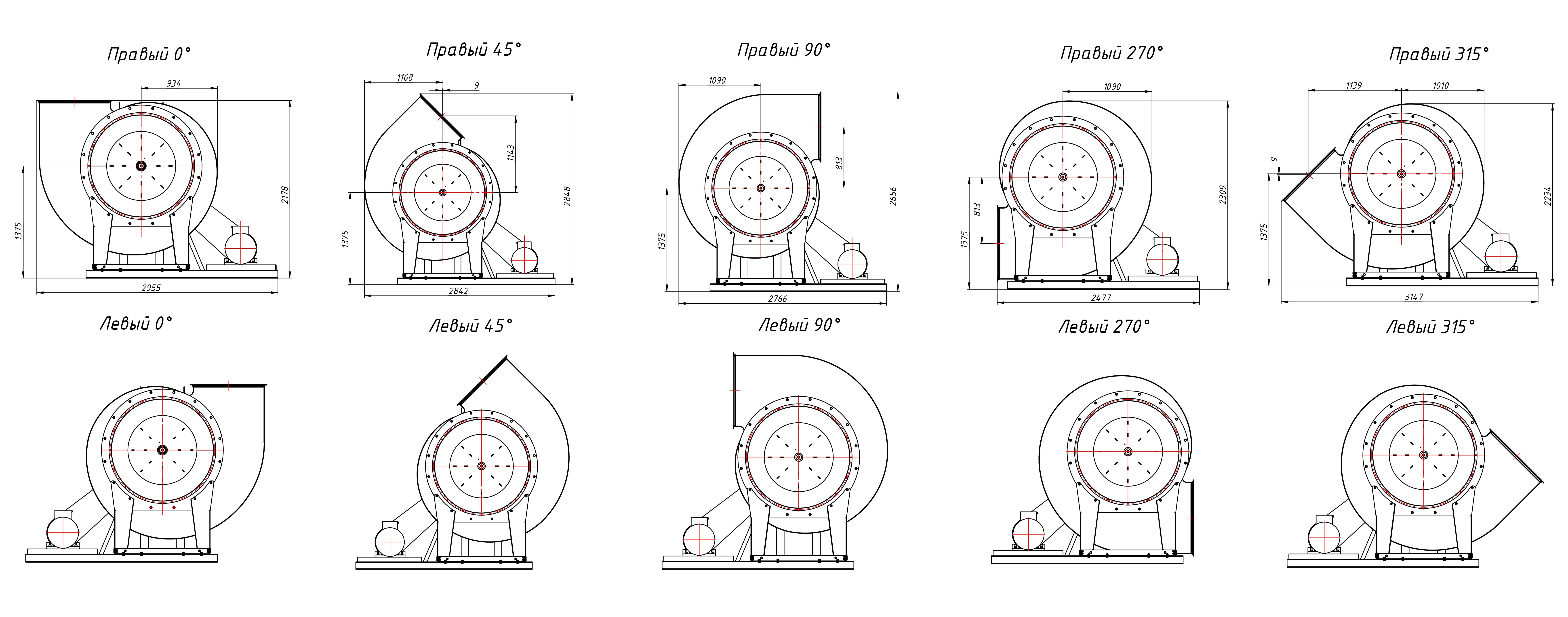

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №12,5 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

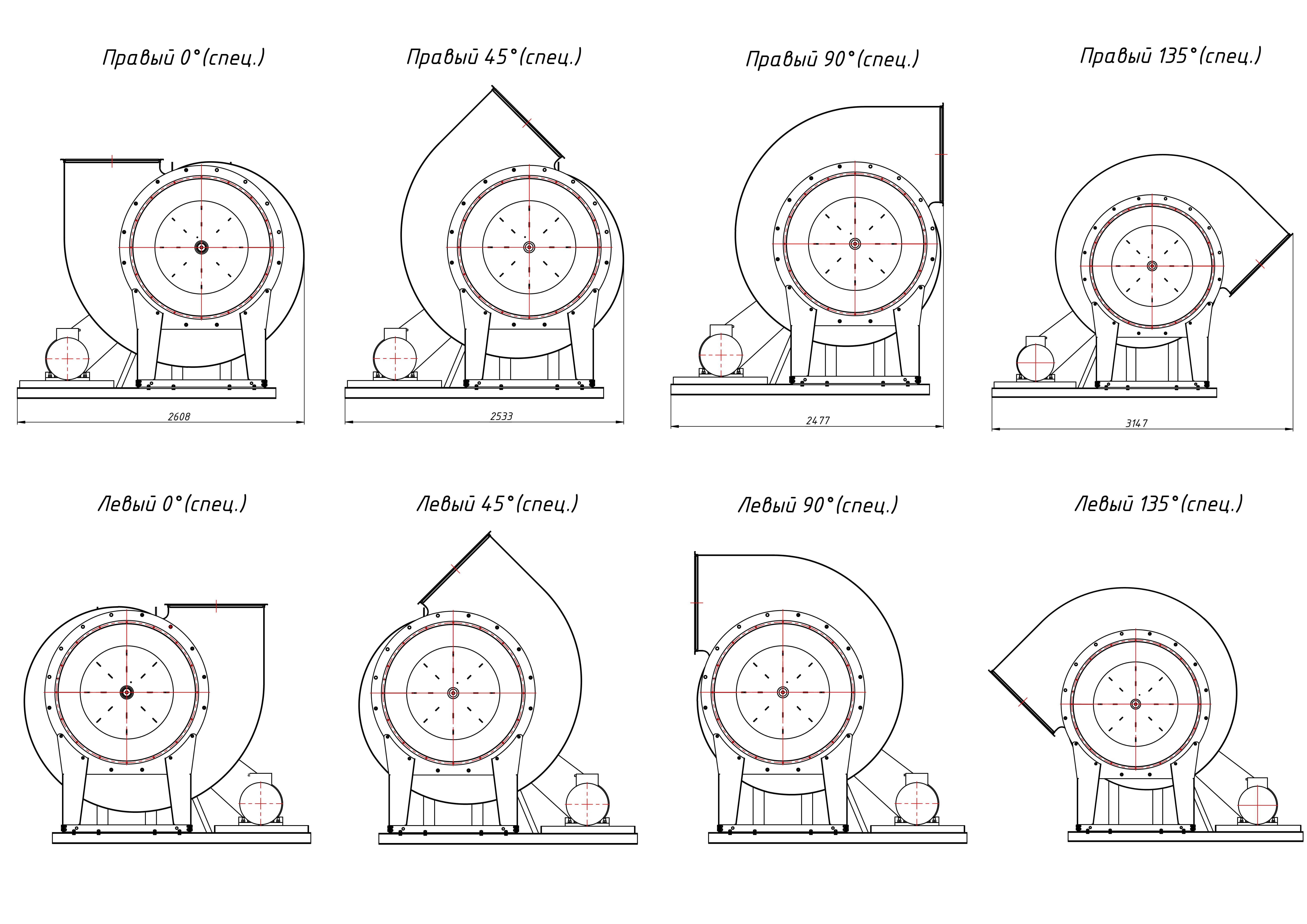

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 280-46 №12,5 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 490 | 105 | 105 | 109 | 111 | 107 | 103 | 98 | 90 | 115 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
