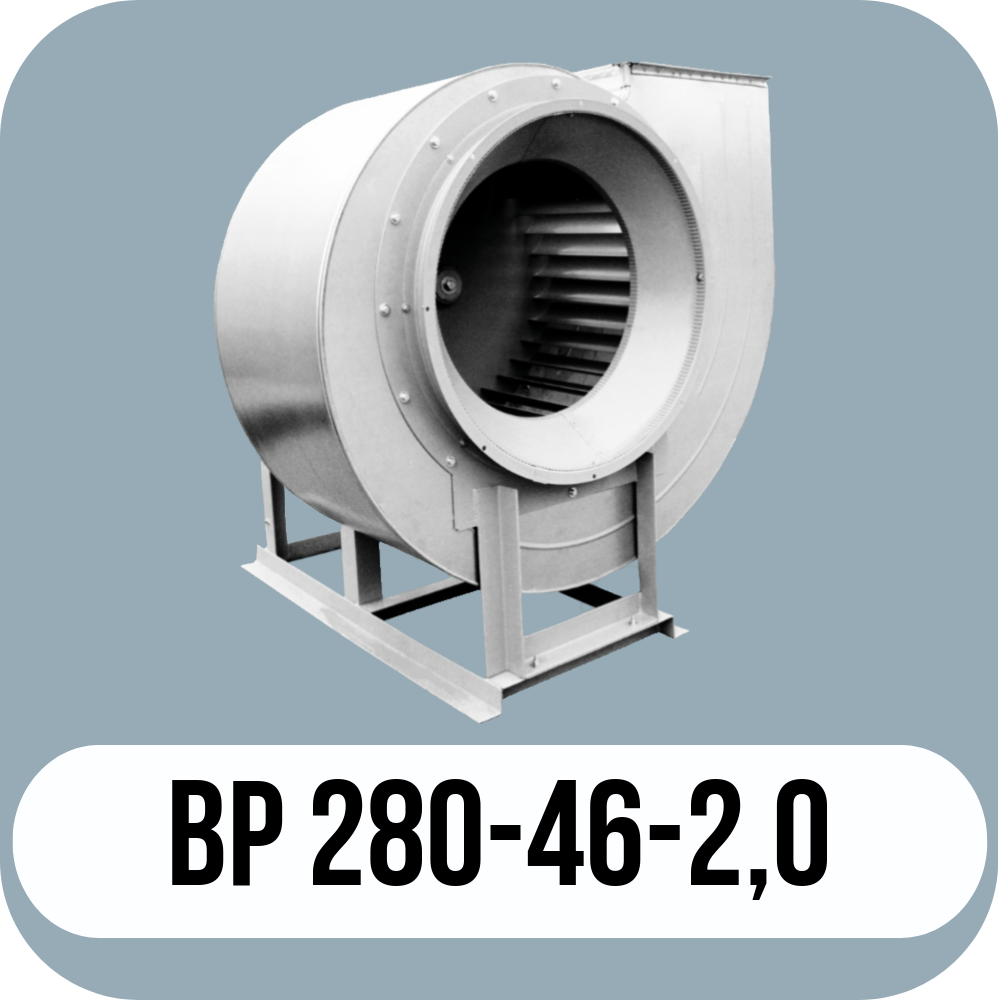

Радиальный вентилятор ВР 280-46 №2 среднего давления производится согласно ТУ 4861-001-85589750.
Этот вентилятор ВР 280-46 №2 выпускается по первой конструктивной схеме, характеризующейся прямым соединением с двигателем. Его производительность варьируется от 570 м³/ч до 2550 м³/ч, а максимальная рабочая температура среды достигает +80°C. Вентиляторы ВР 280-46 №2 применяются в системах вентиляции и отопления помещений различного размера и назначения, где требуется высокая эффективность и минимальный уровень шума. Они могут быть подключены к системам воздуховодов или установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 280-46 №2,0, исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1450 | 0,18 | 56B4 | 0,57 - 0,80 | 270 - 310 | 21 | ДО-38 | 4 |
| 1450 | 0,25 | 63А4 | 0,57 - 1,07 | 270 - 330 | 21 | ||
| 1450 | 0,37 | 63В4 | 0,57 - 1,30 | 270 - 305 | 21 | ||
| 2900 | 1,1 | 71B2 | 1,11 - 1,57 | 1080 - 1210 | 25 | ||
| 2900 | 1,5 | 80А2 | 1,11 - 2,00 | 1080 -1310 | 29 | ||
| 2900 | 2,2 | 80B2 | 1,11 - 2,55 | 1080 - 1220 | 23 | ||
*При изменении типа двигателя масса может меняться

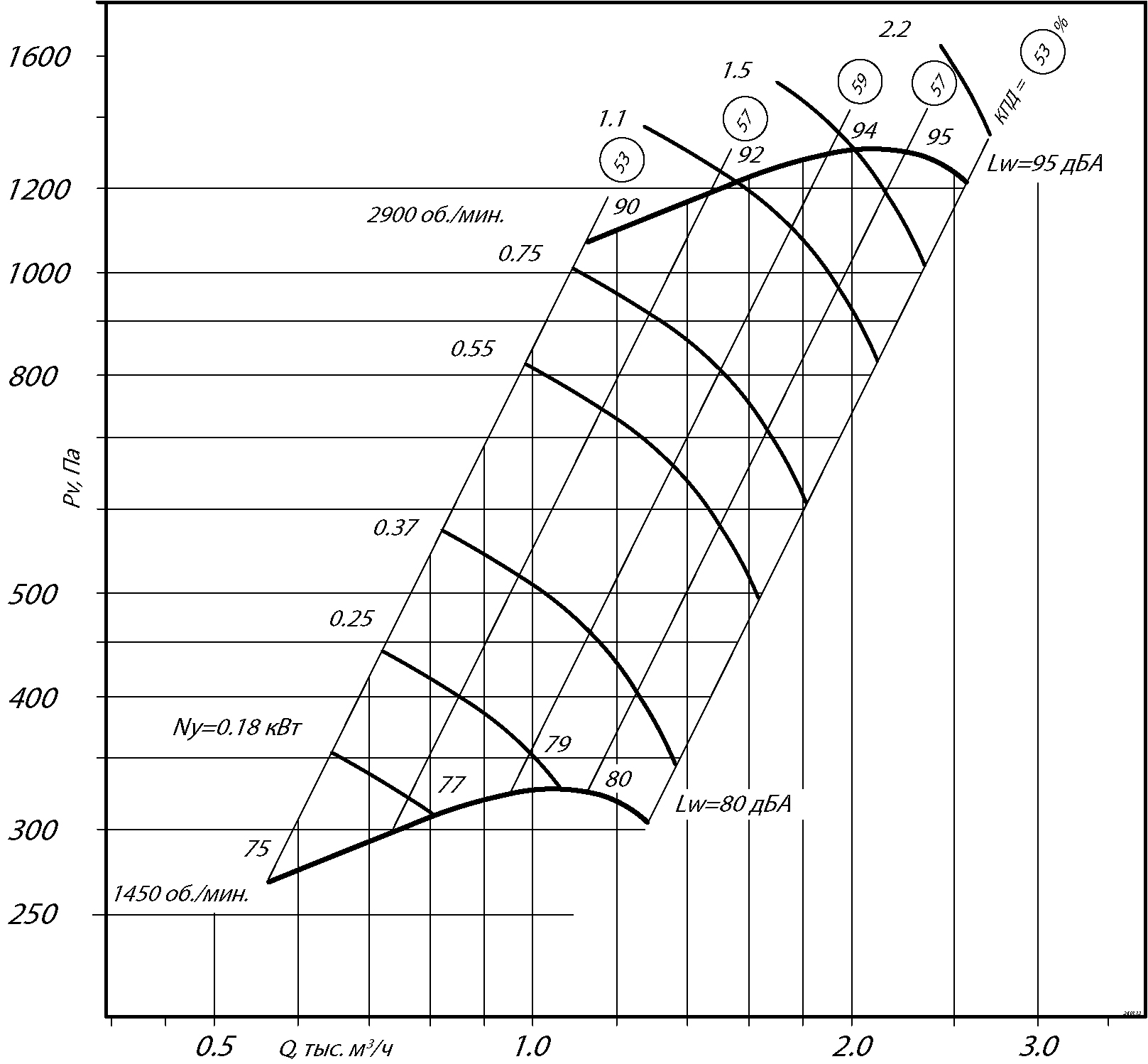

Аэродинамические характеристики радиального вентилятора ВР 280-46 №2,0, исполнение 1

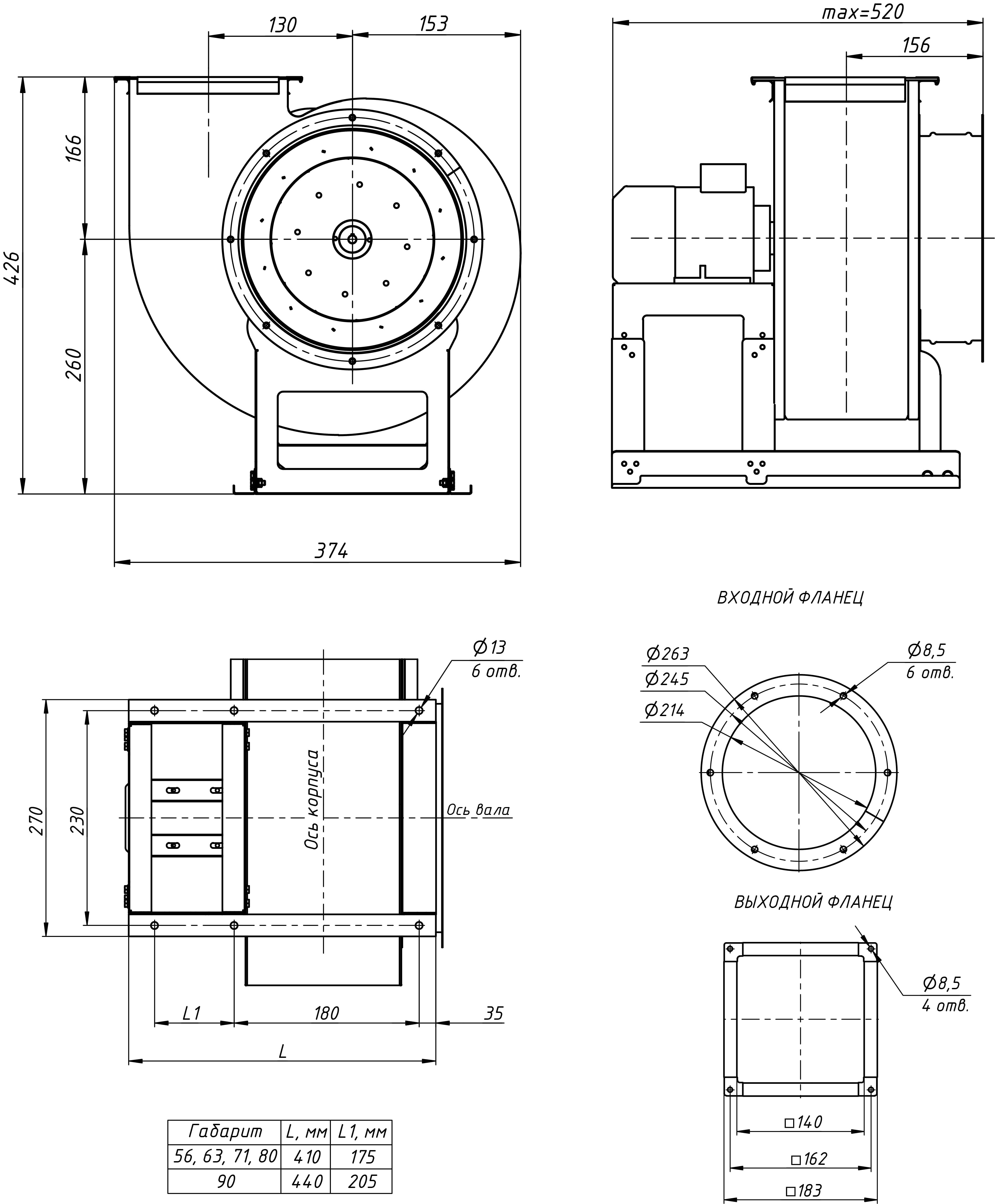

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2,0, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

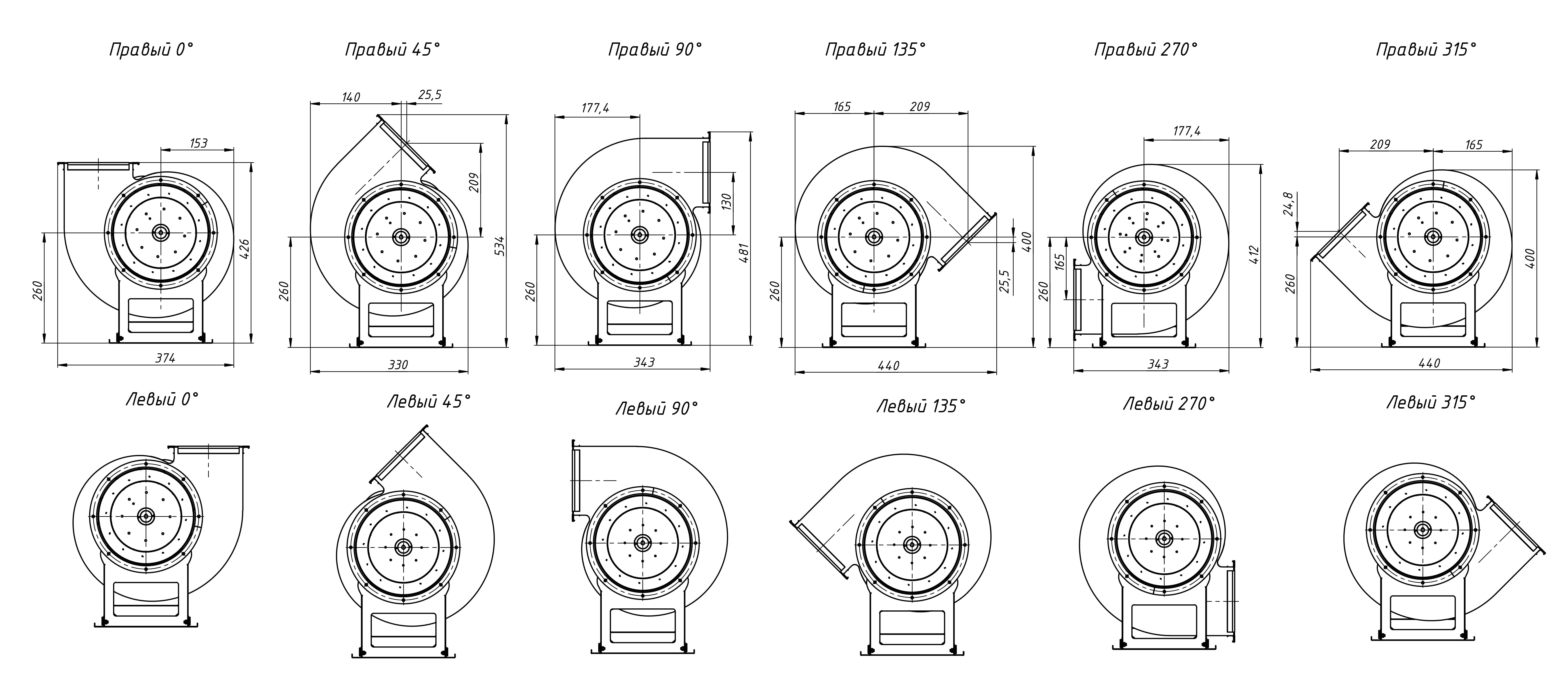

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2,0, исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 280-46 №2,0, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 71 | 75 | 77 | 84 | 70 | 67 | 60 | 86 | 90 |
| 3000 | 83 | 88 | 91 | 94 | 95 | 87 | 84 | 99 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
