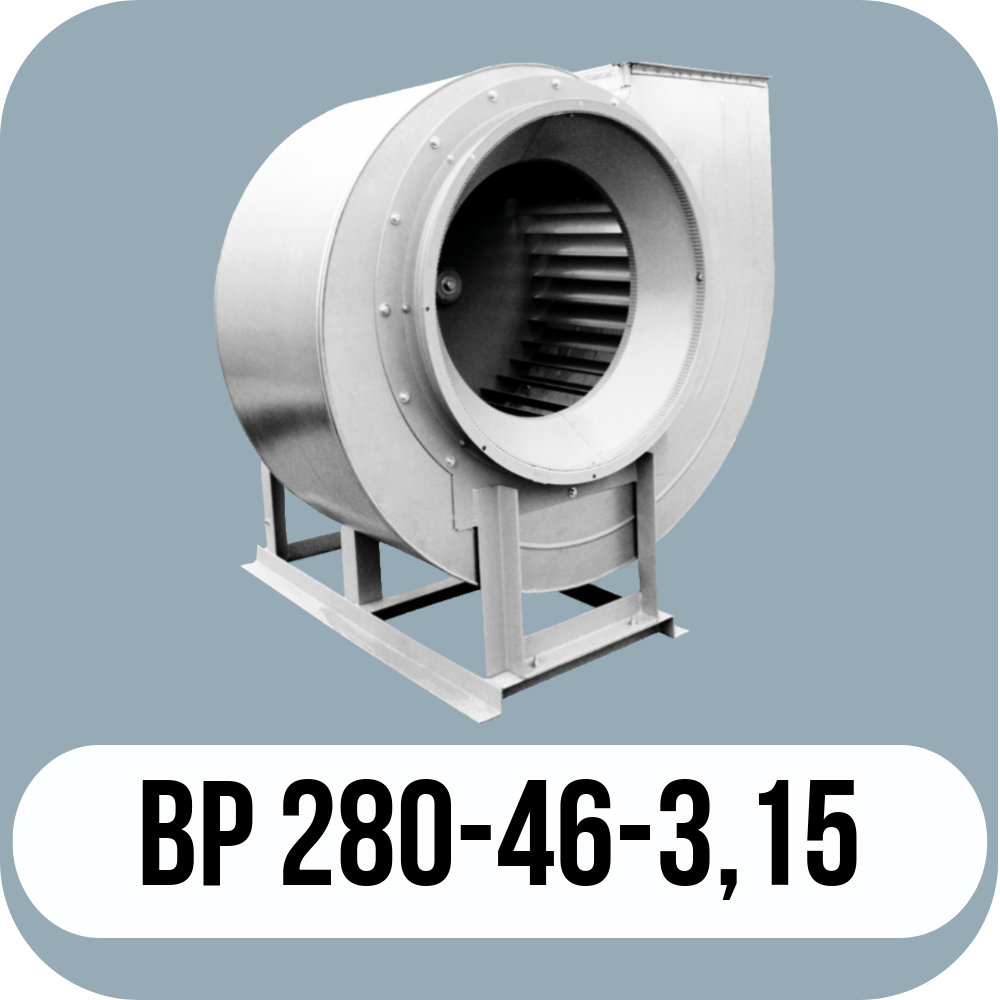

Радиальный вентилятор ВР 280-46 №3,15 среднего давления производится в соответствии с ТУ 4861-001-85589750.
Этот вентилятор ВР 280-46 №3,15 изготавливается по первой конструктивной схеме, которая предусматривает непосредственное соединение с двигателем. Его производительность варьируется от 1180 м³/ч до 5400 м³/ч, а максимальная рабочая температура среды достигает +80°C. Вентиляторы ВР 280-46 №3,15 применяются в системах вентиляции и отопления помещений различного размера и назначения, где важны высокая эффективность и низкий уровень шума. Они могут быть подключены к системам воздуховодов или установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 280-46 №3,15, исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 960 | 0,37 | 71А6 | 1,18 - 1,60 | 320 - 370 | 38 | ДО-38 | 4 |
| 960 | 0,55 | 71B6 | 1,18 - 2,61 | 320 - 405 | 40 | ||
| 960 | 0,75 | 80А6 | 1,18 - 3,35 | 320 - 390 | 47 | ||
| 960 | 1,1 | 80B6 | 1,18 - 3,55 | 320 - 380 | 50 | ||
| 1450 | 1,1 | 80А4 | 1,79 - 2,60 | 710 - 860 | 43 | ||
| 1450 | 1,5 | 80B4 | 1,79 - 3,40 | 710 - 910 | 46 | ||
| 1450 | 2,2 | 90L4 | 1,79 - 4,80 | 710 - 900 | 53 | ||
| 1450 | 3,0 | 100S4 | 1,79 - 5,4 | 710 - 890 | 65 | ДО-39 | |
*При изменении типа двигателя масса может меняться

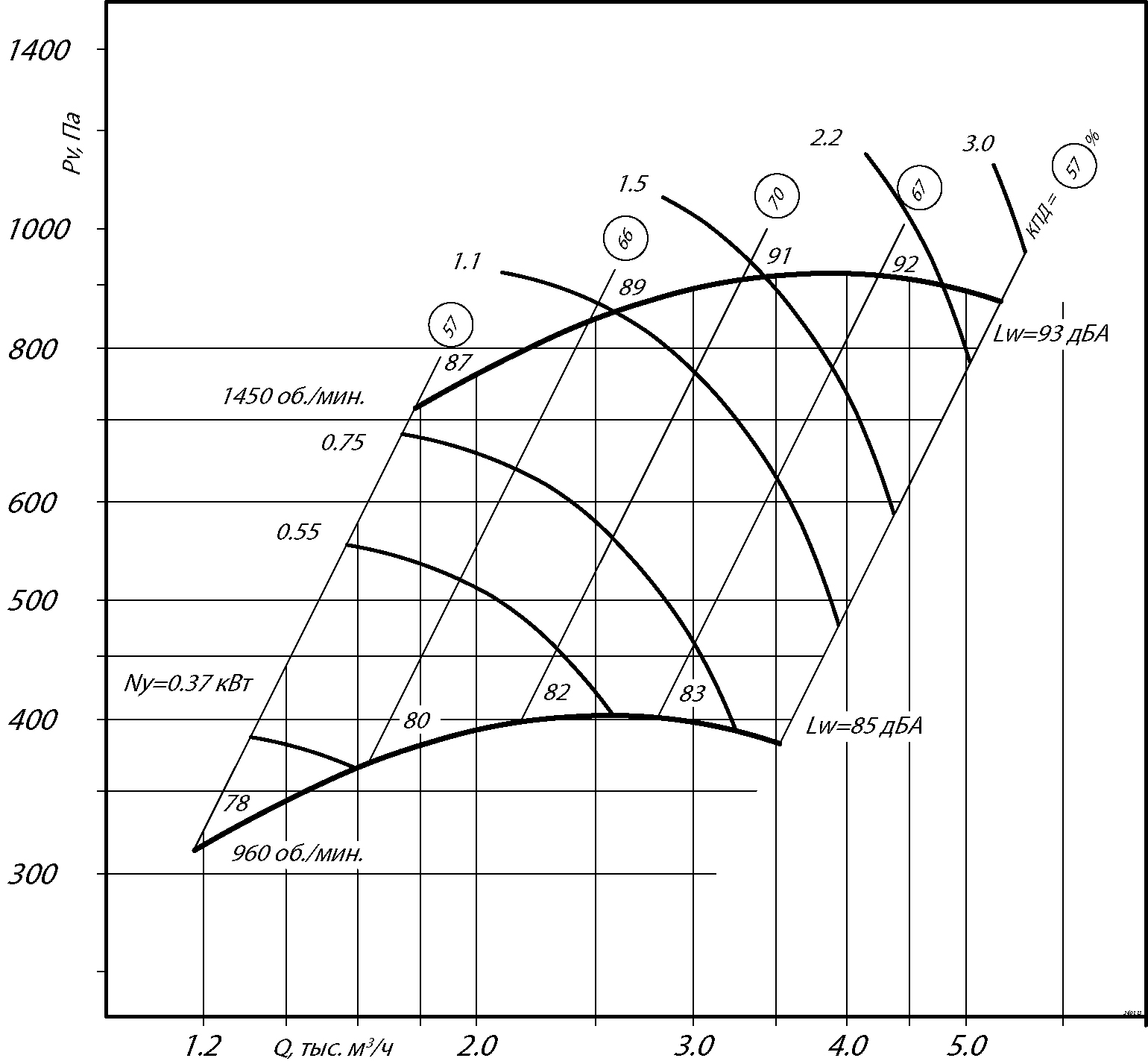

Аэродинамические характеристики радиального вентилятора ВР 280-46 №3,15, исполнение 1

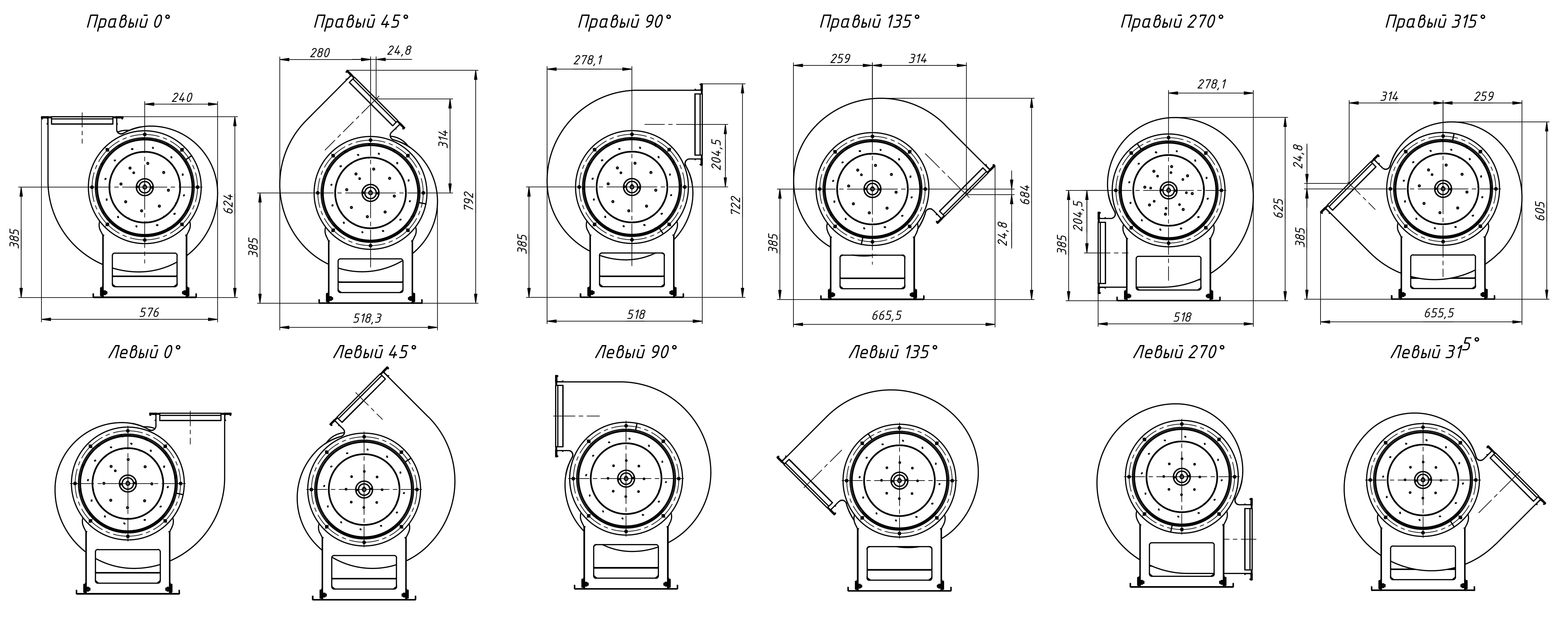

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №3,15, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №3,15, исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 280-46 №3,15, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 74 | 76 | 82 | 69 | 66 | 59 | 56 | 83 | 90 |
| 1500 | 79 | 83 | 85 | 91 | 78 | 75 | 68 | 92 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
