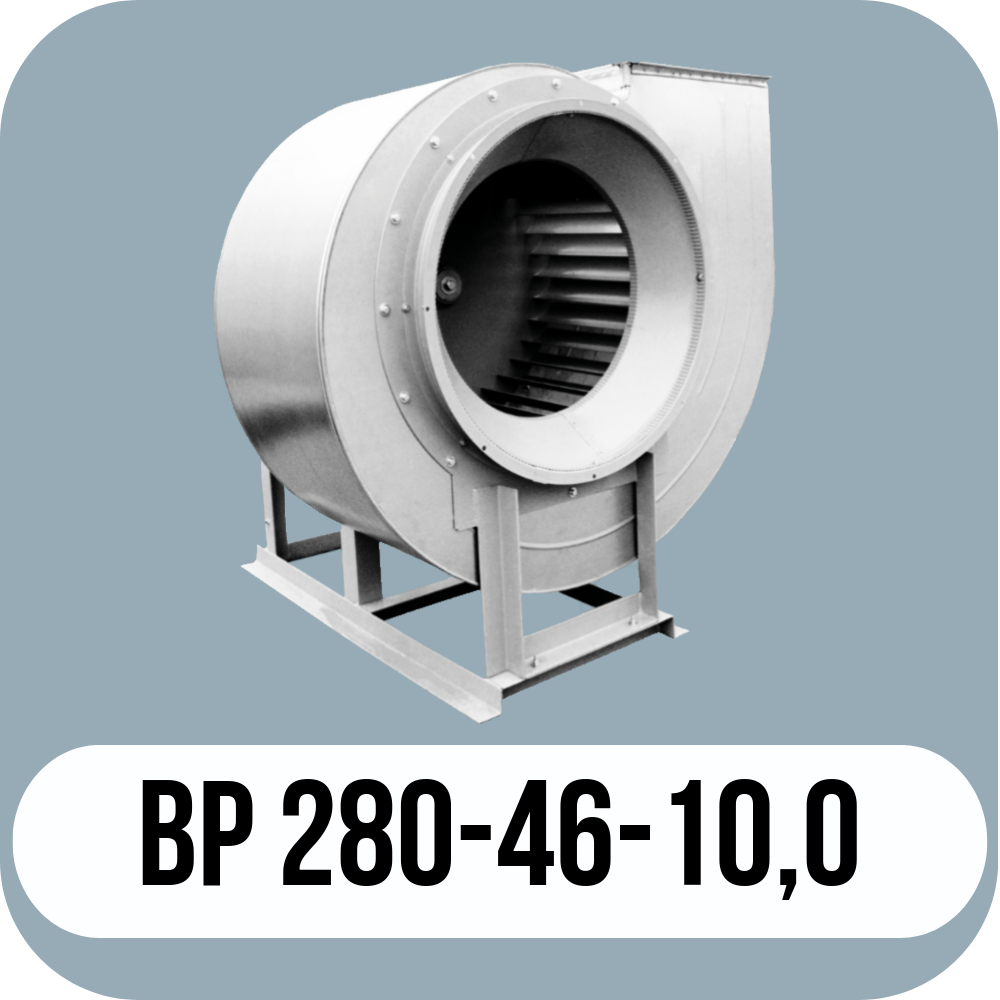

Вентилятор радиальный ВР 280-46 №10 среднего давления производится в соответствии с ТУ 4861-001-85589750.
Этот вентилятор создается по пятой конструктивной схеме, где используется ременной привод. Его производительность варьируется от 10400 м³/ч до 94500 м³/ч, а максимальная рабочая температура среды составляет +80°C. Вентиляторы ВР 280-46 №10 применяются в системах вентиляции и отопления помещений различной площади и назначения, где важны высокая эффективность и низкий уровень шума. Они могут быть легко подключены к системам воздуховодов и установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 280-46 №10,0 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 250 | 5,5 | подбор | 10,4 - 34,1 | 240 - 300 | 600 без ЭД | ДО-43 | 8 |
| 280 | 7,5 | подбор | 11,7 - 37,1 | 295 - 365 | |||
| 320 | 11 | подбор | 13,5 - 42,1 | 380 - 500 | |||
| 360 | 15 | подбор | 14,8 - 48,1 | 490 - 630 | |||
| 410 | 22 | подбор | 16,8 - 55,1 | 620 - 810 | |||
| 460 | 30 | подбор | 19,1 - 60,2 | 790 - 1040 | |||
| 520 | 45 | подбор | 22,1 - 69,1 | 1000 - 1280 | |||
| 570 | 55 | подбор | 23,5 - 75,1 | 1200 - 1600 | |||
| 630 | 75 | подбор | 26,1 - 84,3 | 1450 - 1950 | |||
| 700 | 110 | подбор | 28,4 - 94,5 | 1810 - 2420 | |||
*При изменении типа двигателя масса может меняться

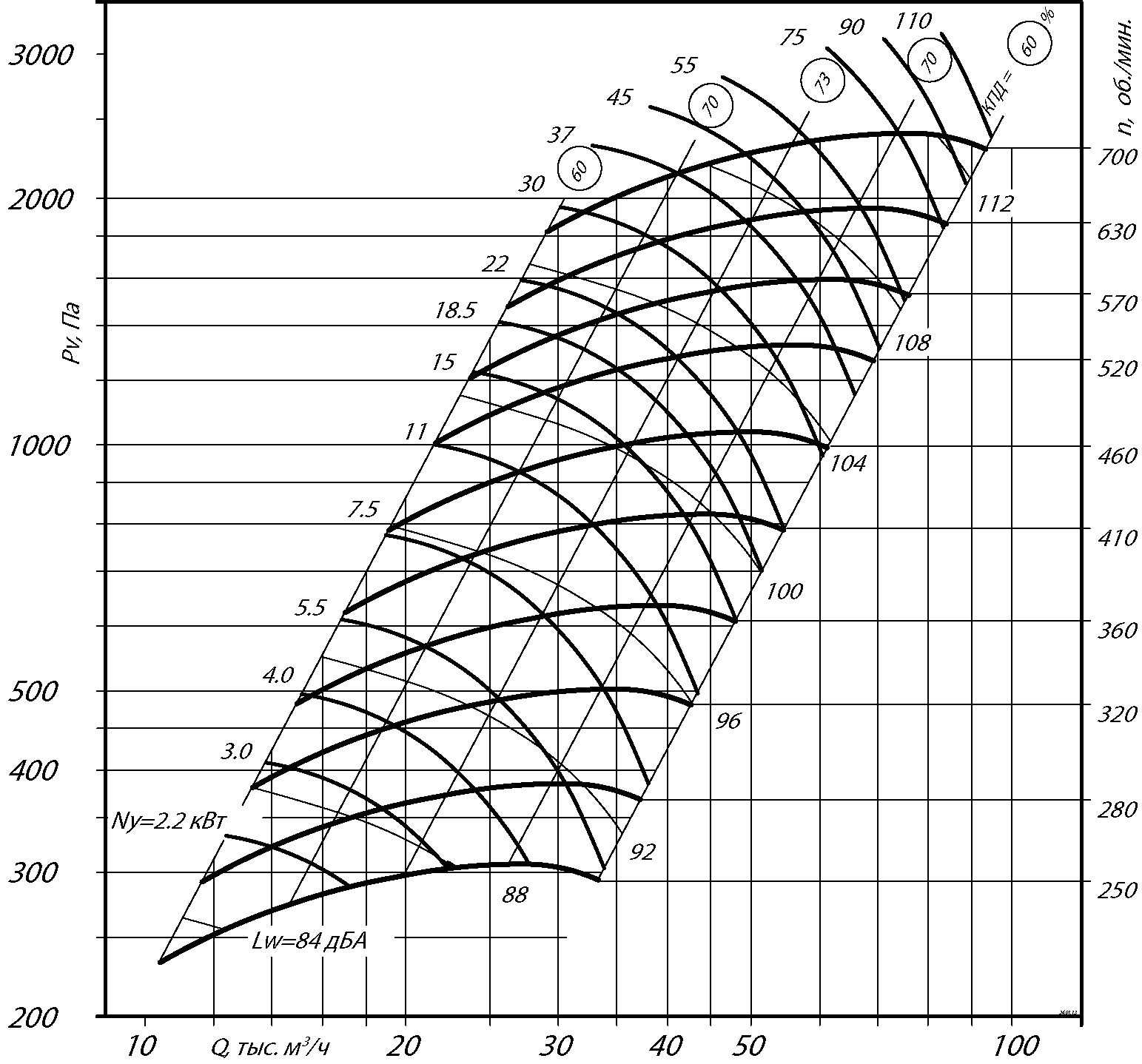

Аэродинамические характеристики радиального вентилятора ВР 280-46 №10,0 Исполнение 5

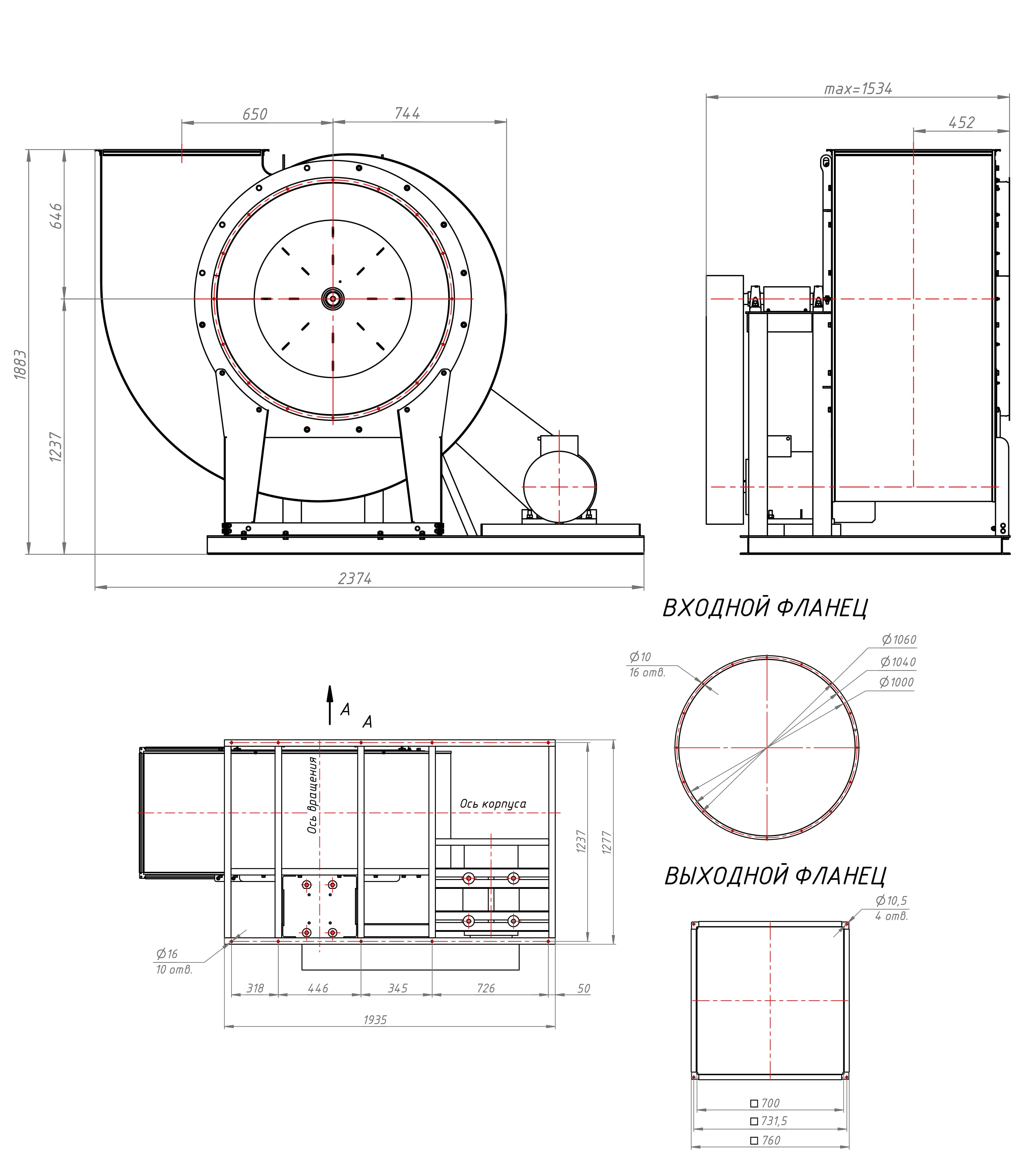

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №10,0 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

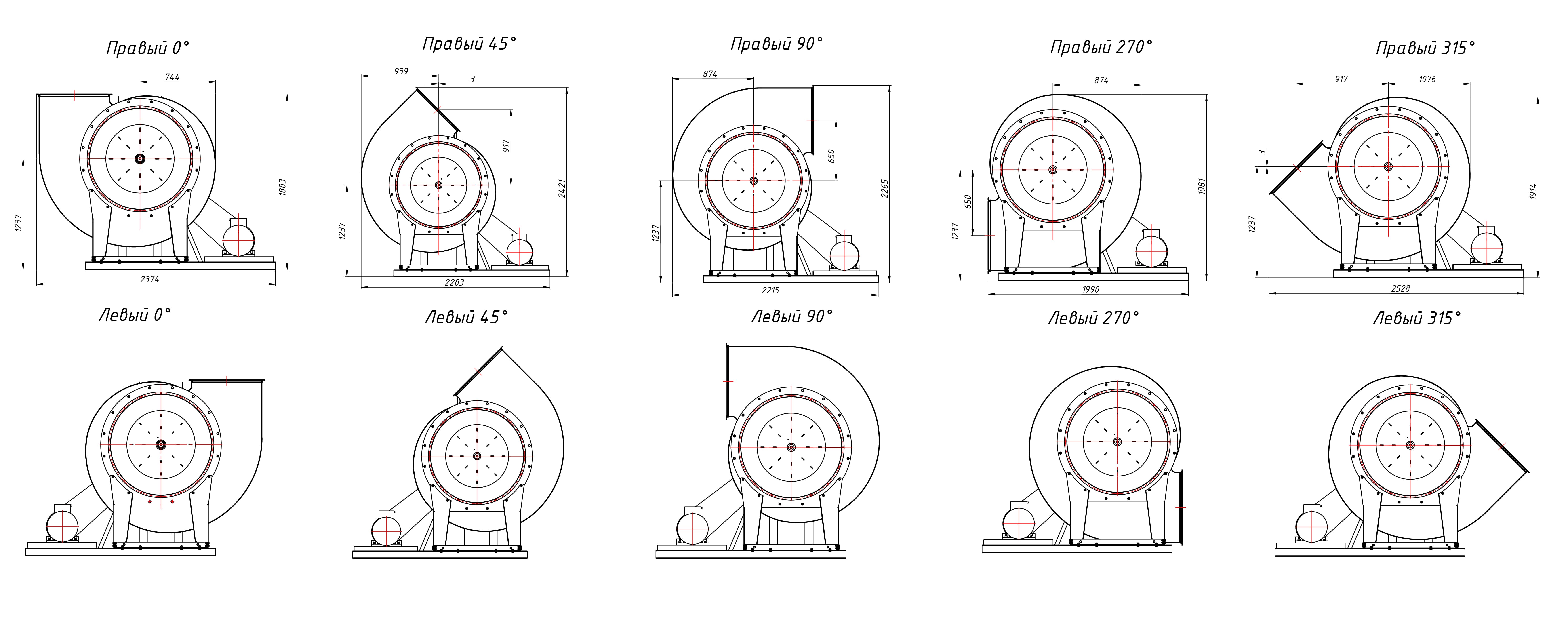

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №10,0 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

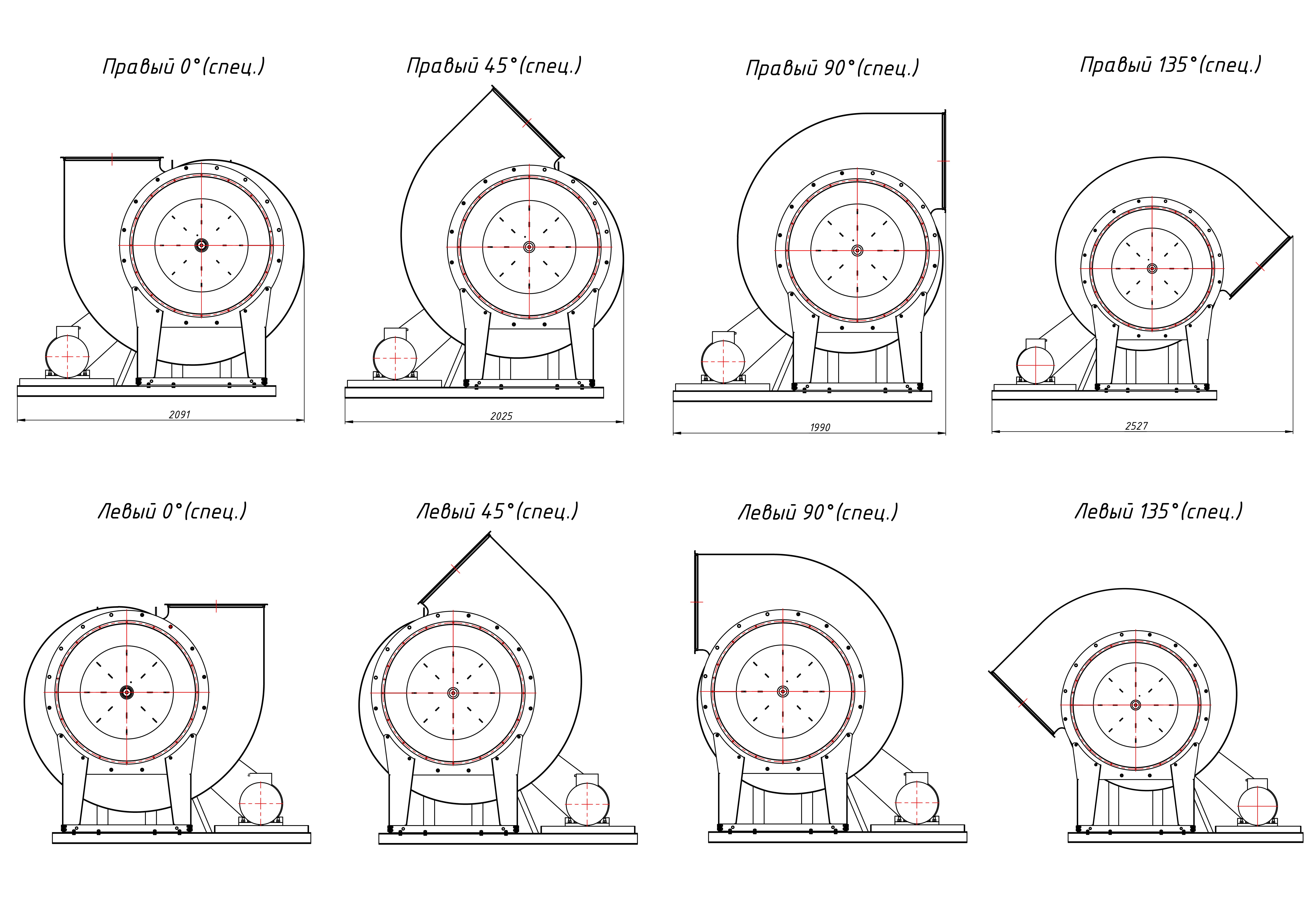

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №10,0 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 280-46 №10,0 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 570 | 102 | 103 | 107 | 109 | 105 | 101 | 96 | 88 | 113 |
| 630 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 114 |
| 700 | 105 | 106 | 110 | 112 | 108 | 104 | 99 | 81 | 116 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
