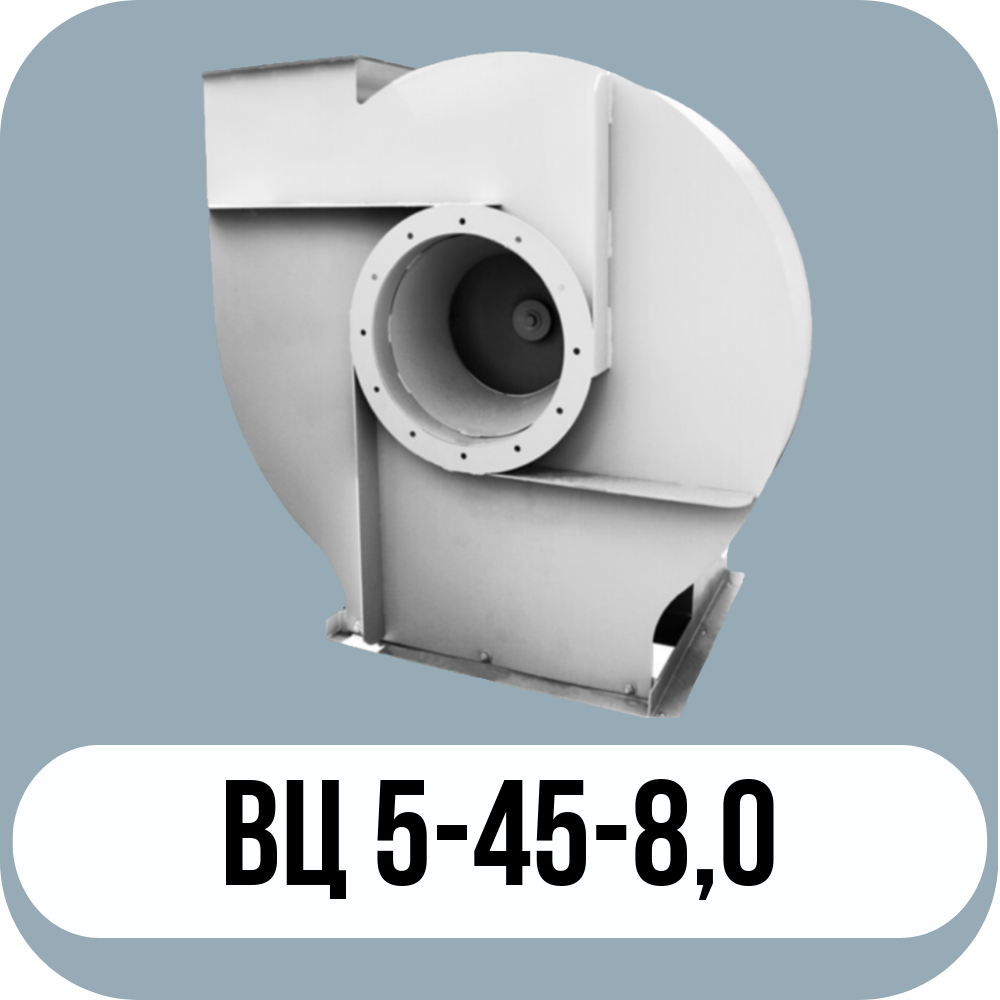

Вентилятор радиальный ВЦ 5-45 №8 среднего давления производится в соответствии с ТУ 4861-001-85589750. Этот вентилятор изготавливается по первой конструктивной схеме, что предусматривает его прямое соединение с двигателем. Его производительность составляет от 4000 м³/ч до 11400 м³/ч, а предельная температура перемещаемой рабочей среды достигает +80°С.
Эти вентиляторы используются для установки в стационарных вентиляционных системах, а также в системах отопления и кондиционирования различных помещений. Кроме того, их можно использовать на технологических линиях, где предусмотрена транспортировка мелкодисперсных сыпучих материалов, при условии соблюдения соответствующих требований к работе вентиляторов ВЦ 5-45 №8.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 5-45 №8,0, исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса, кг | Марка | Количество в комплекте | Марка | Количество в комплекте | ||||||
| 1500 | 11,0 | 22,5 | 132М4 | 4,0 | 11,4 | 2150 | 2550 | 385 | ДО-42 | 4 | ВР 203 | 6 | ||||||
*При изменении типа двигателя масса может меняться

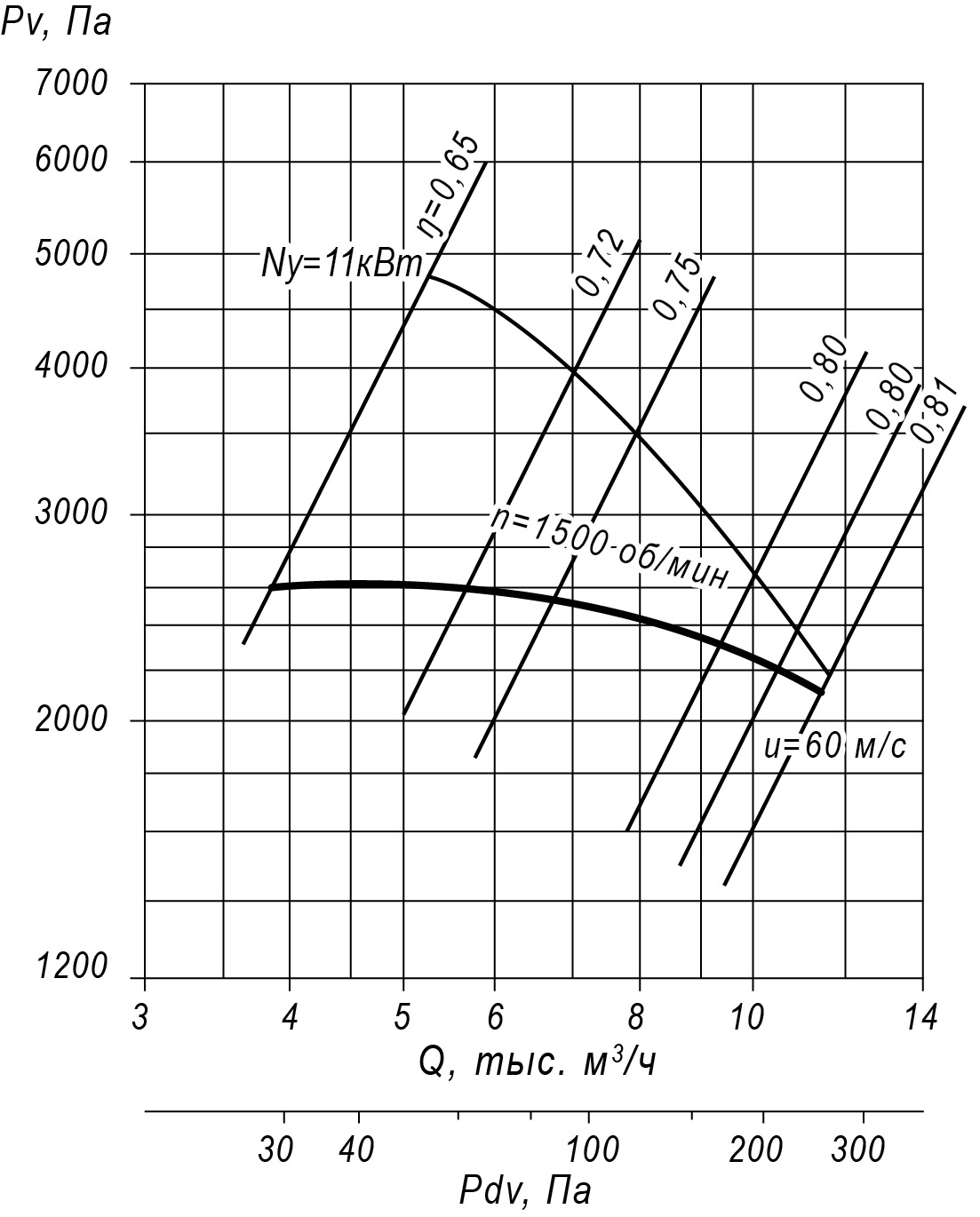

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 №8,0, исполнение 1

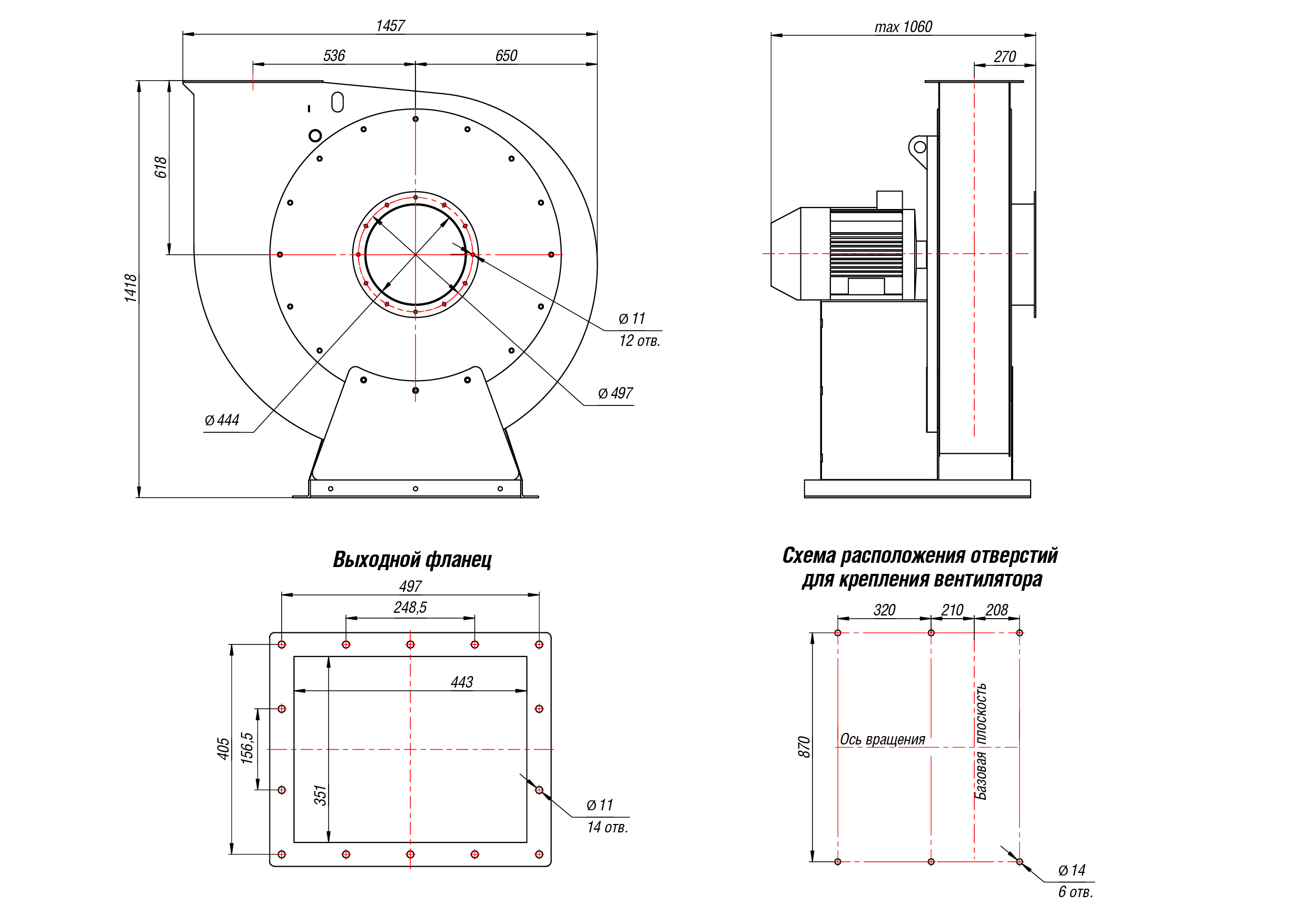

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-45 №8,0, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-45 №8,0, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 97 | 101 | 103 | 100 | 98 | 94 | 90 | 88 | 103 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
