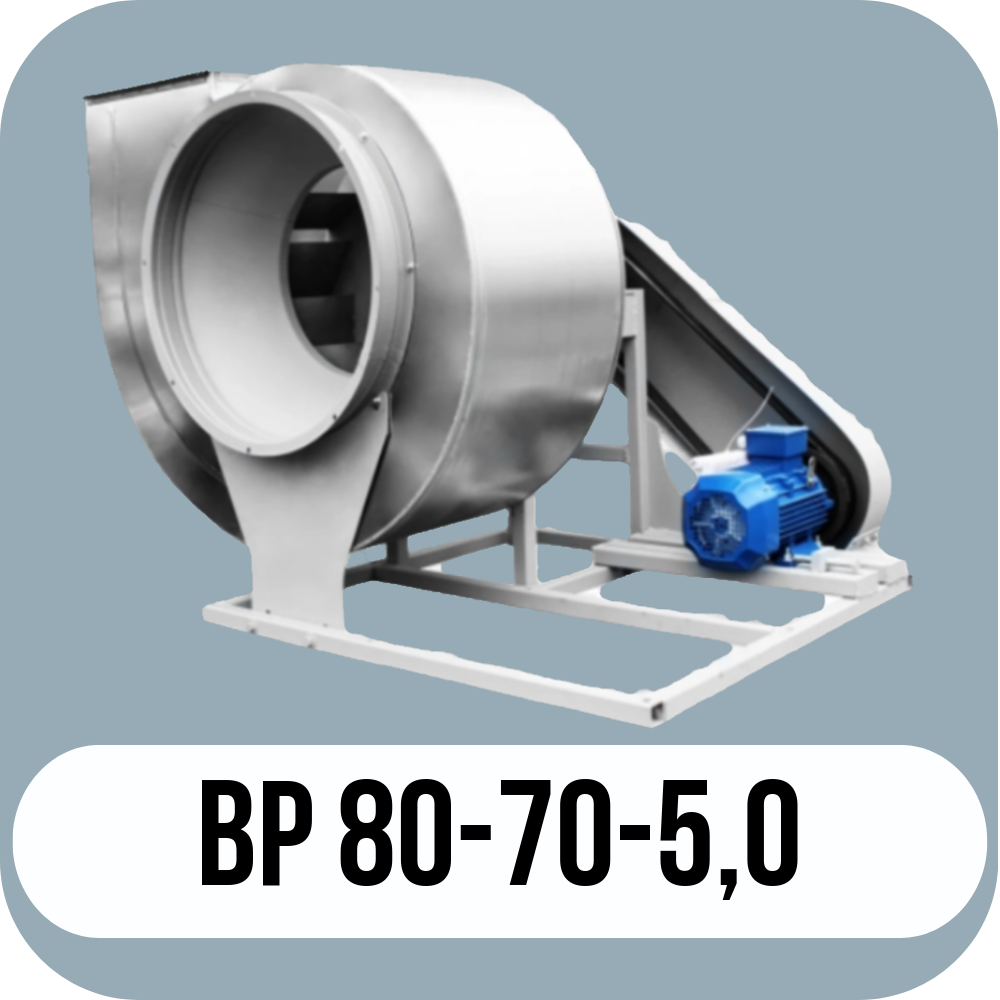

Радиальный вентилятор ВР 80-70 №5 низкого давления, соответствующий стандартам ТУ 4861-001-85589750, представляет собой устройство, разработанное для эффективной работы в системах вентиляции. Этот вентилятор изготавливается в соответствии с первой конструктивной схемой, что предполагает прямое соединение с двигателем. Его производительность варьируется в пределах от 1950 м³/ч до 8900 м³/ч.

Применение вентилятора ВР 80-70 №5 особенно ценно в системах, где важен высокий коэффициент полезного действия и минимальный уровень шума. Он может быть установлен как в составе канальных, так и бесканальных вентиляционных систем, а также быть подключен к системе воздуховодов.

Допустимая температура обслуживаемой среды достигает +80°С, что позволяет использовать данный вентилятор в широком диапазоне условий эксплуатации. Радиальный вентилятор ВР 80-70 №5 является надежным и эффективным решением для обеспечения свежего воздуха и комфортных условий внутри помещений.

2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики

Технические характеристики Радиальные вентиляторы ВР 80-70 №5,0, исполнение 1

	Электродвигатель			Параметры в рабочей зоне			Виброизоляторы
Относительный диаметр колеса	Частота вращения, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м3/ч	Полное давление, Па	Масса*, кг	Марка	Количество в комплекте
0,9	960	0,55	71B6	1,95-4,6	265-107	79	до-40	5
	1450	1,1	80A4	2,97-7,0	620-245	82
0,95	960	0,55	71B6	2,7-4,9	330-165	79
	1450	1,5	80B4	4,2-7,3	750-375	86
1	960	0,75	80A6	2,6-5,25	370-180	87
	1450	2,2	90L4	3,95-7,9	860-440	93
1,05	960	1,1	80B6	3,7-5,9	450-207	91
	1450	3	100S4	4,2-8,9	1050-470	106
1,1	960	1,1	80B6	2,95-5,8	530-275	91
	1450	3	100S4	4,45-8,8	1200-620	106

*При изменении типа двигателя масса может меняться

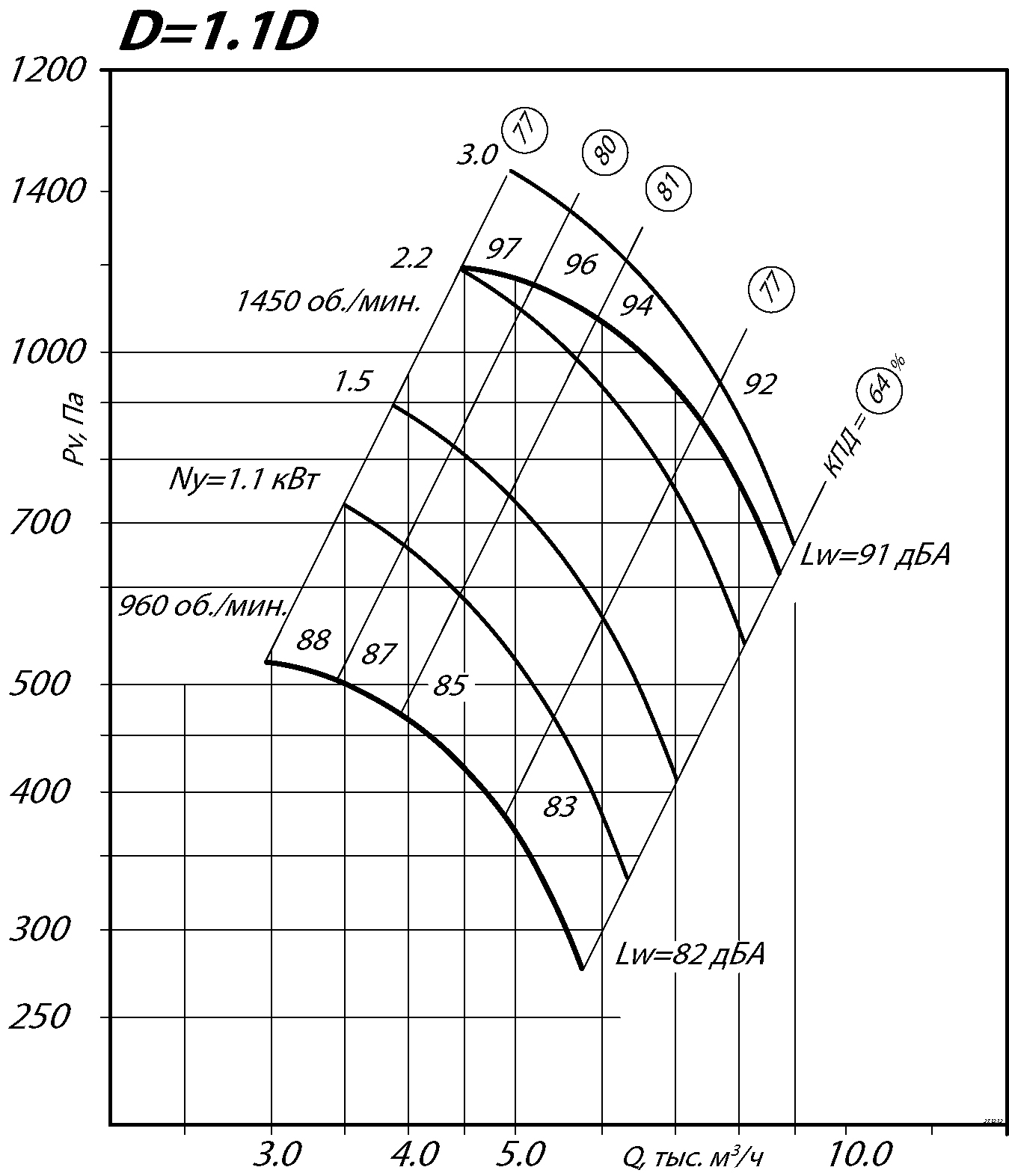

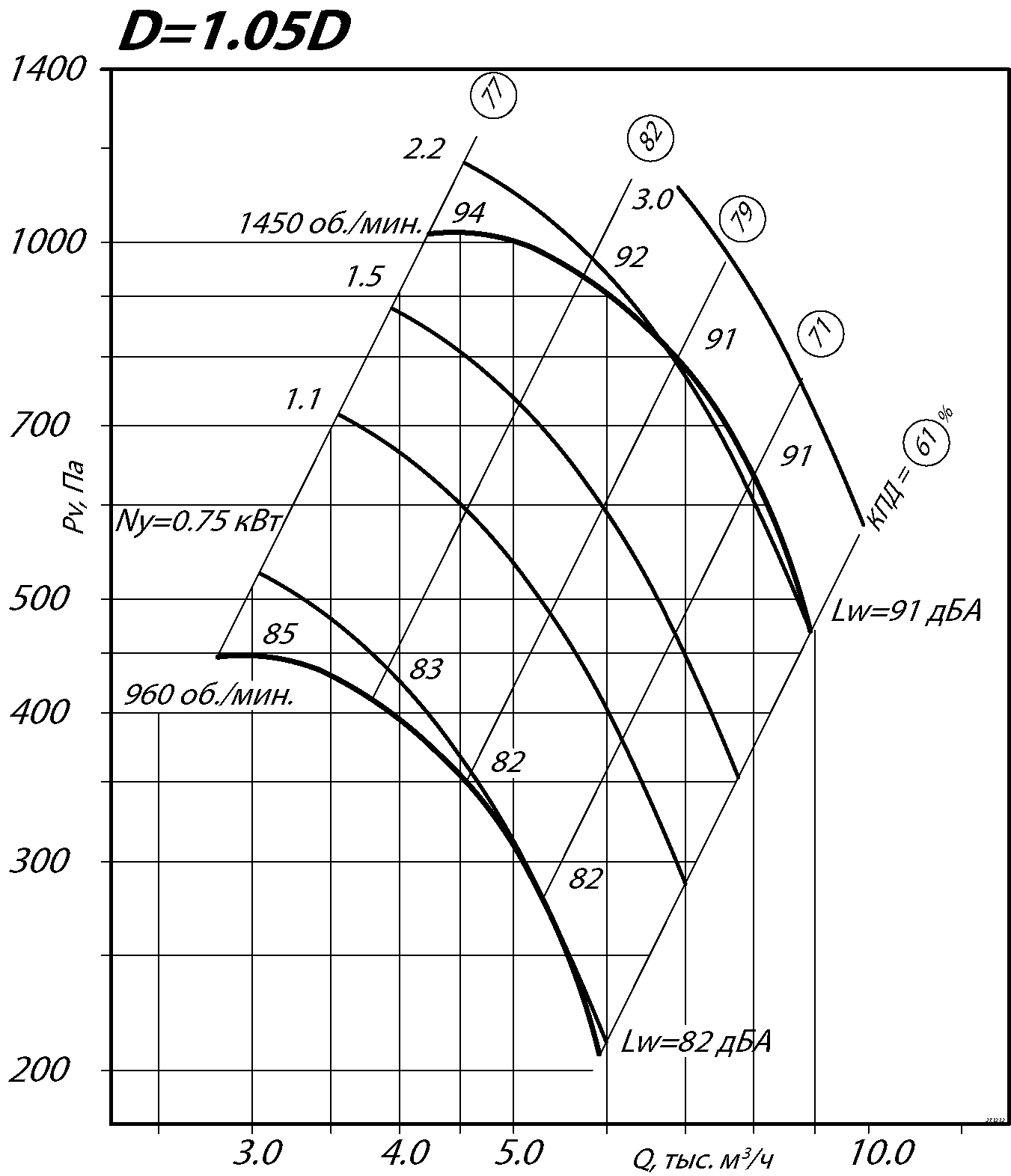

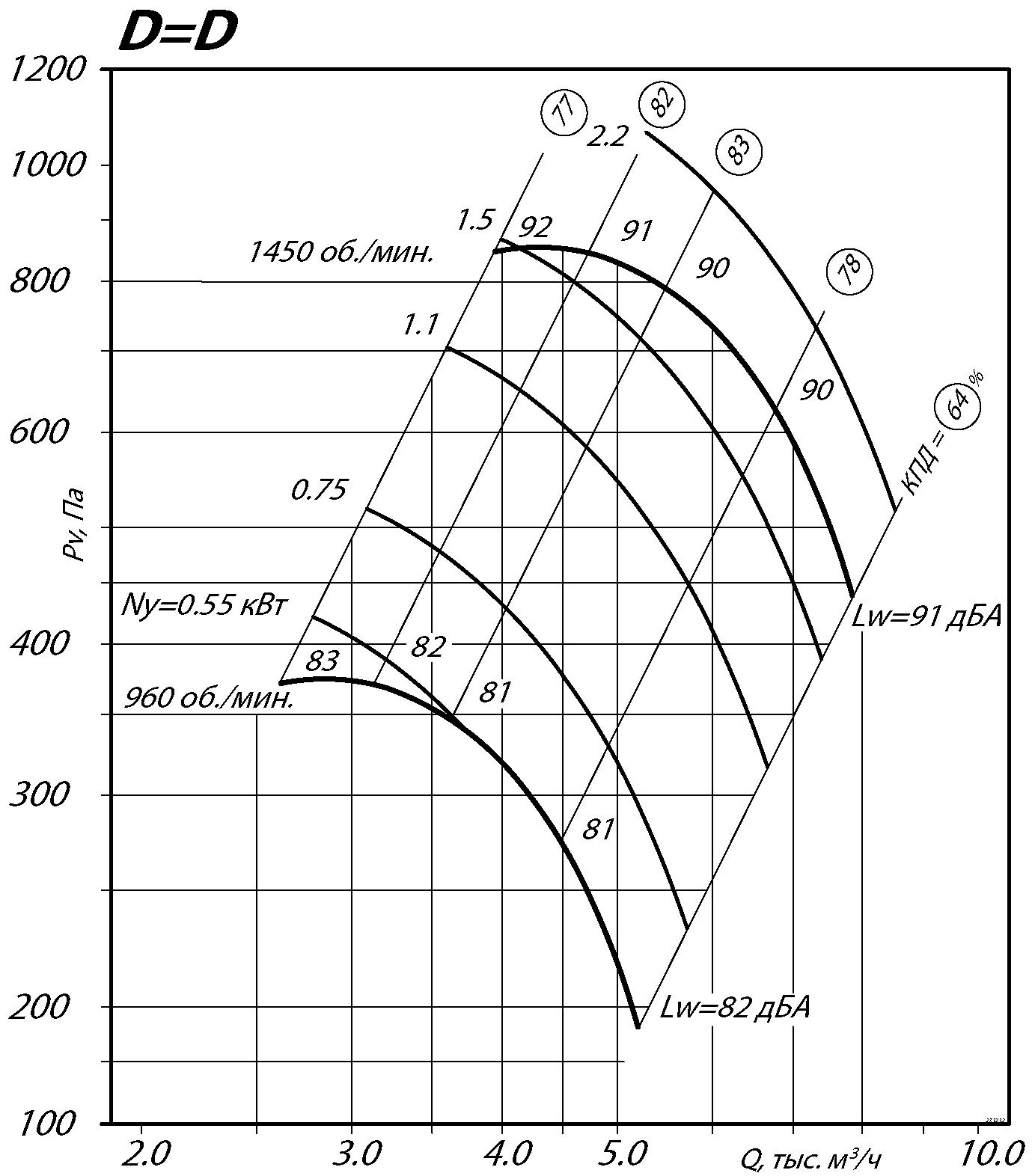

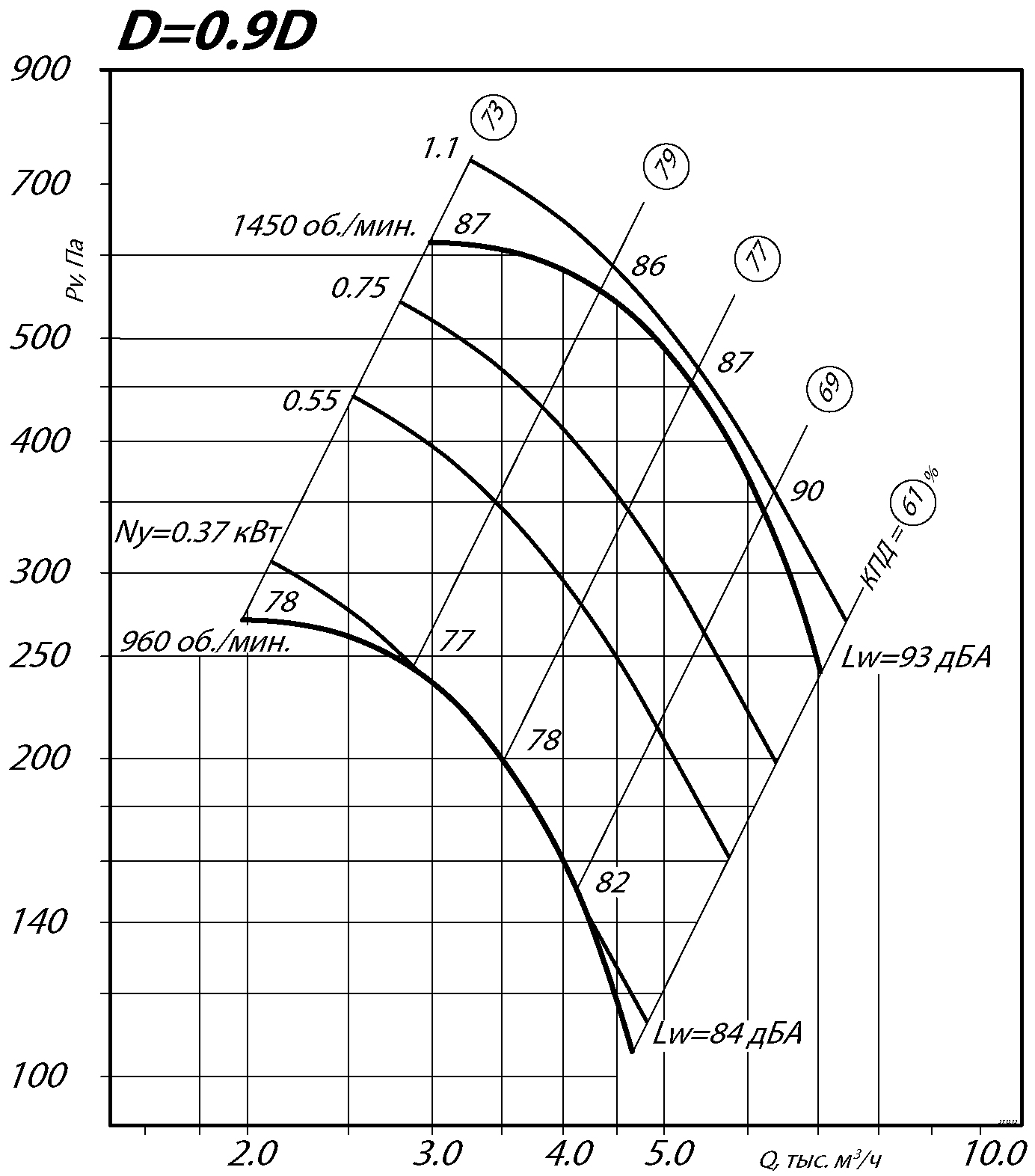

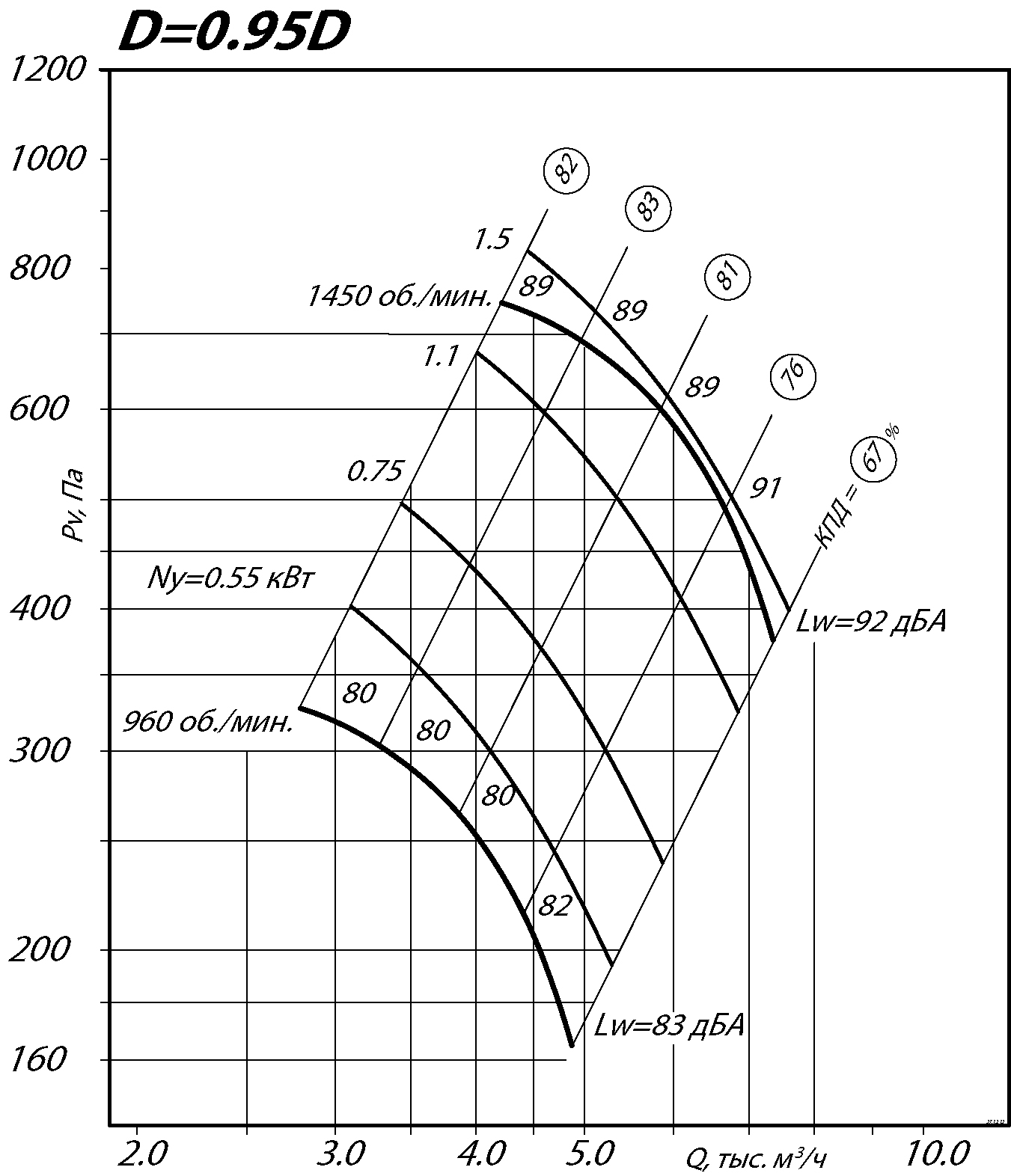

Аэродинамические характеристики радиального вентилятора ВР 80-70 № 5,0, исполнение 1

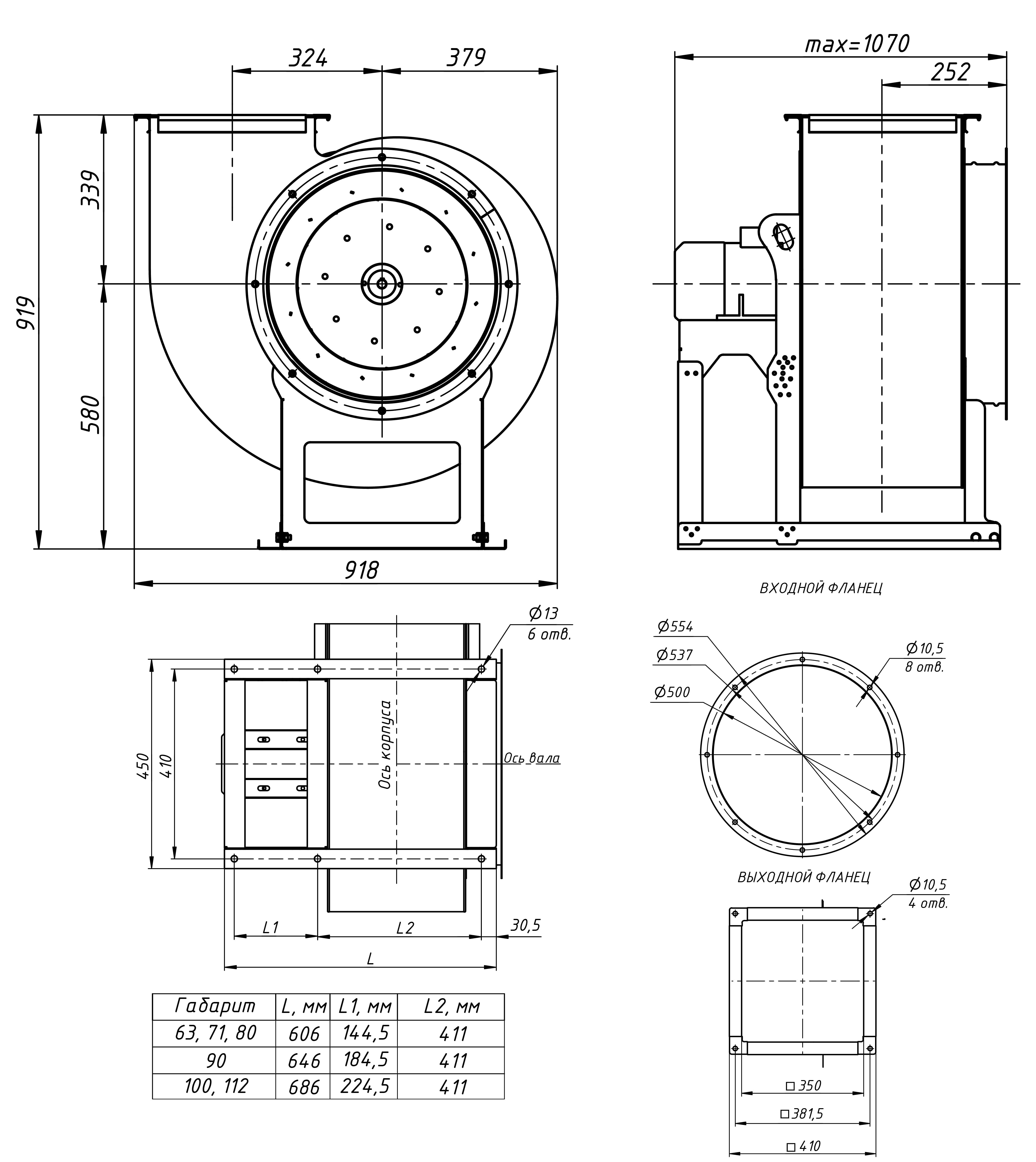

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 № 5,0, исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

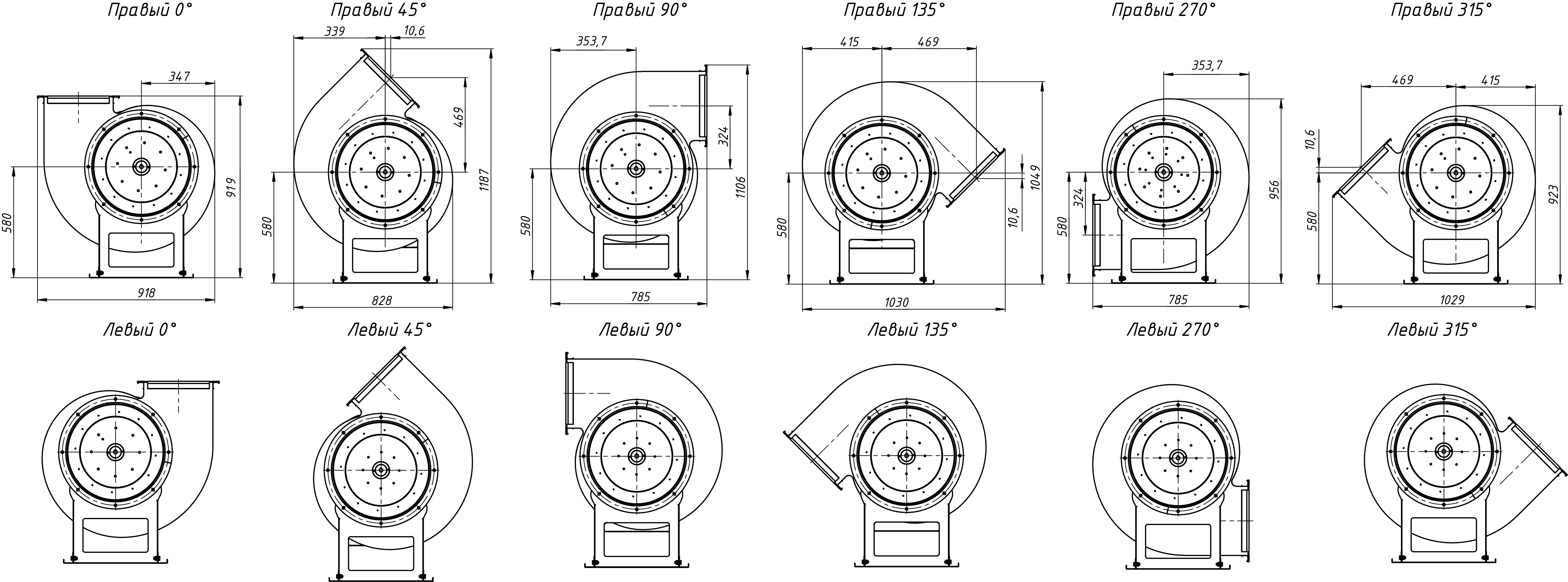

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 № 5,0, исполнение 1, зависящие от положения корпуса



Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-70 № 5,0, исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	71	73	81	71	72	70	62	53	78
3000	80	84	92	85	83	81	73	64	89

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
