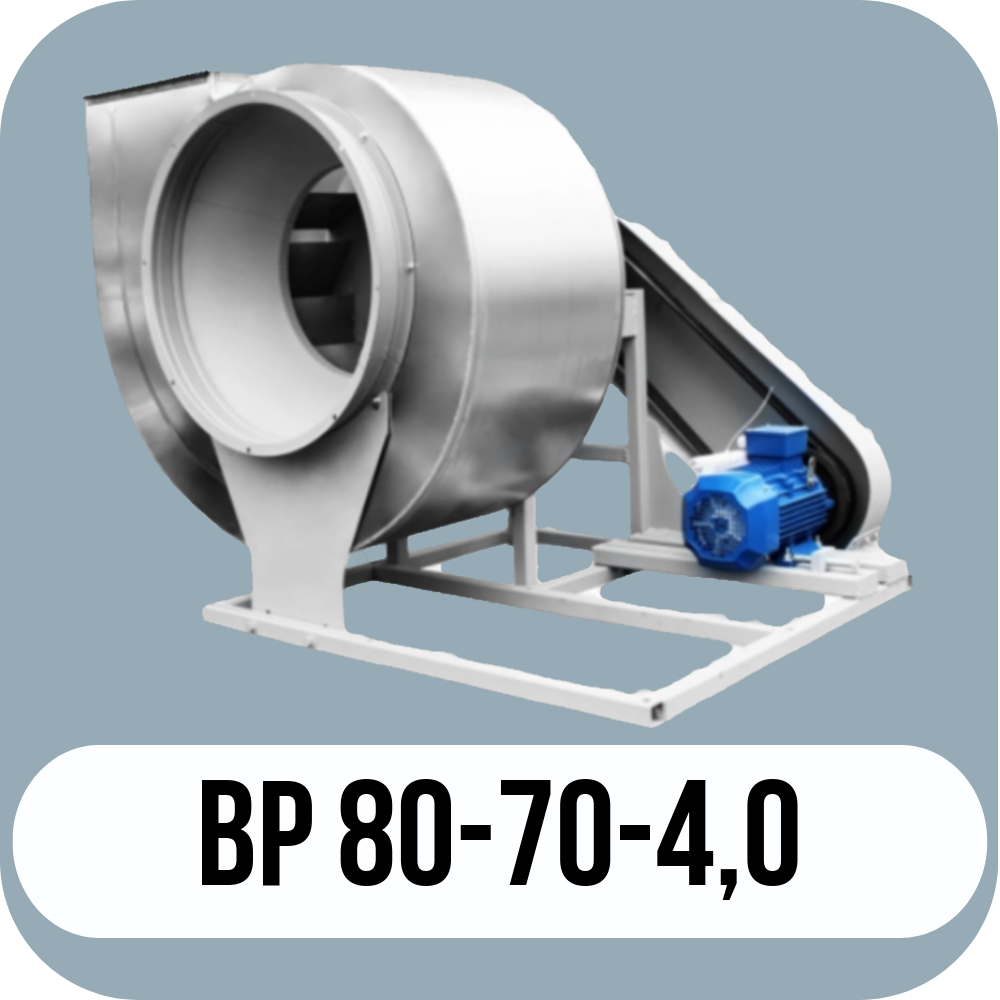

Вентилятор радиальный ВР 80-70 №4 низкого давления производится в соответствии с ТУ 4861-001-85589750.
Особенности радиального вентилятора ВР 80-70 №4 включают в себя его выполнение по первой конструктивной схеме с прямым соединением с двигателем. Производительность данного вентилятора составляет от 1030 м³/ч до 9200 м³/ч. Вентиляторы ВР 80-70-4 идеально подходят для систем, где необходимо высокое энергосбережение, минимальный уровень шума и включены в состав канальных и бесканальных систем вентиляции. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Максимально допустимая температура рабочей среды для данного вентилятора составляет до +80°С.
Основные выпускаемые типоразмеры
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 80-70 №4,0, исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 960 | 0,18 | 63A6 | 1,03-2,4 | 167-68 | 48 | ДО-39 | 4 |
| 1450 | 0,55 | 71A4 | 1,55-3,58 | 375-155 | 51 | |||
| 2900 | 4 | 100S2 | 3,04-1,18 | 1511-608 | 72 | |||
| 0,95 | 960 | 0,18 | 63A6 | 1,43-2,5 | 205-105 | 48 | ||
| 1450 | 0,55 | 71A4 | 2,2-3,75 | 460-240 | 51 | |||
| 2900 | 4 | 100S2 | 4,33-7,52 | 1859-927 | 72 | |||
| 1 | 960 | 0,25 | 63B6 | 1,25-2,95 | 230-130 | 49 | ||
| 1450 | 0,75 | 71В4 | 1,85-4,3 | 520-290 | 52 | |||
| 2900 | 5,5 | 100L2 | 3,8-8,8 | 2100-1190 | 80 | |||
| 1,05 | 960 | 0,37 | 71A6 | 1,5-3,0 | 280-130 | 52 | ||
| 1450 | 1,1 | 80A4 | 2,2-4,5 | 610-300 | 57 | |||
| 2900 | 7,5 | 112M2 | 4,3-9,1 | 2500-1250 | 95 | |||
| 1,1 | 960 | 0,37 | 71A6 | 1,45-3,1 | 325-158 | 52 | ||
| 1450 | 1,1 | 80A4 | 2,2-4,6 | 750-350 | 57 | |||
| 2900 | 7,5 | 112M2 | 4,4-9,2 | 2950-1400 | 95 | |||
*При изменении типа двигателя масса может меняться

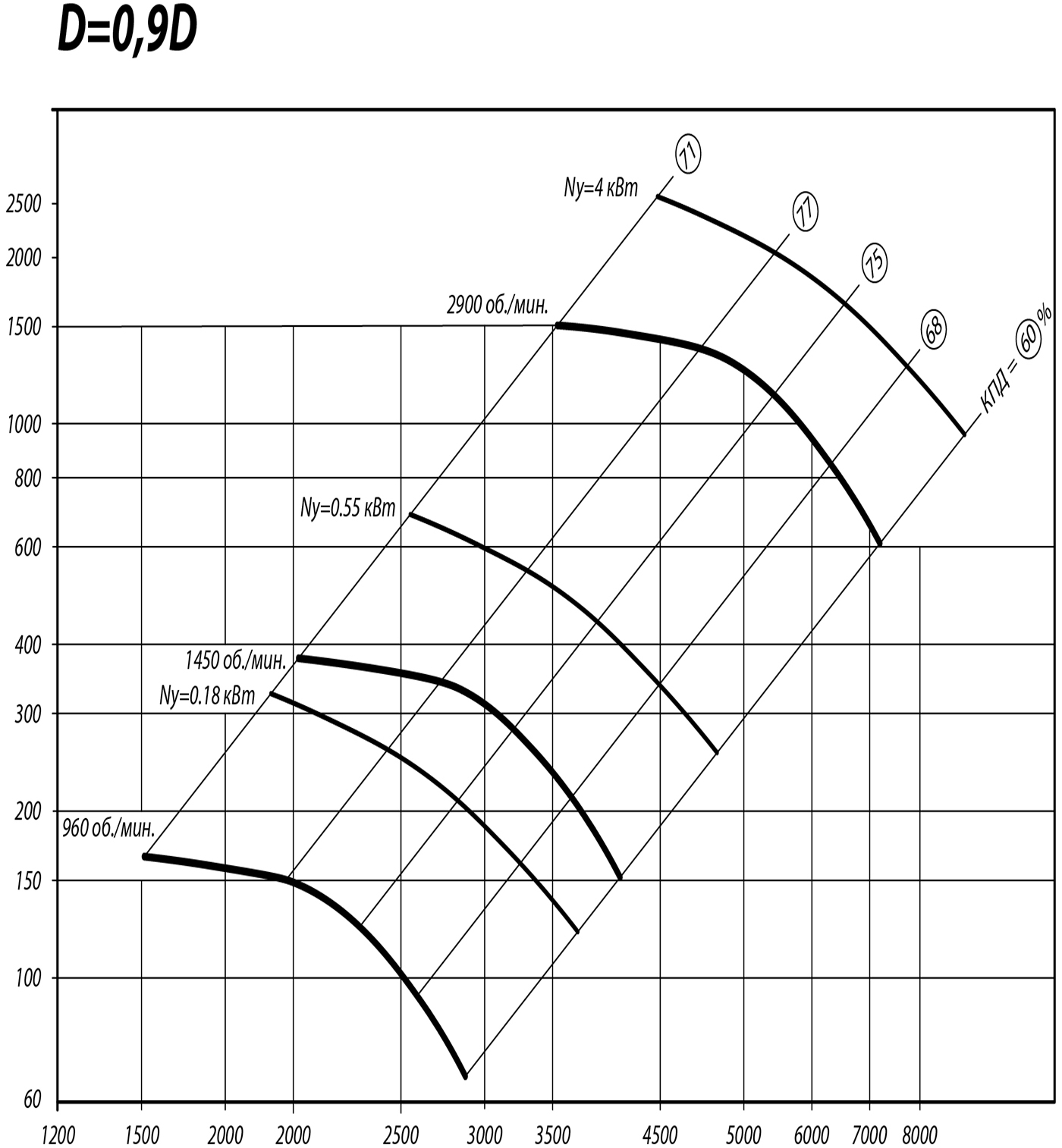

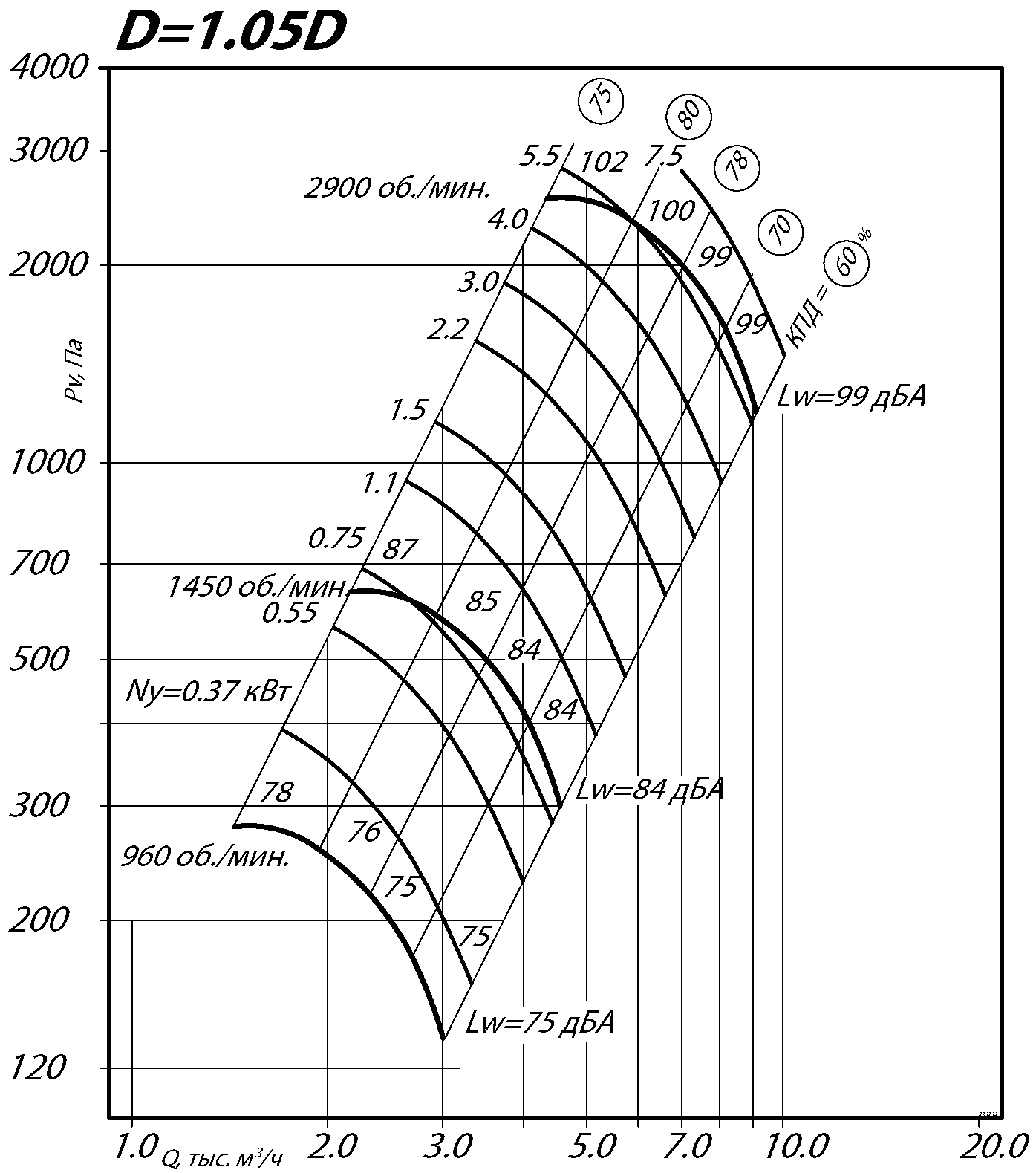

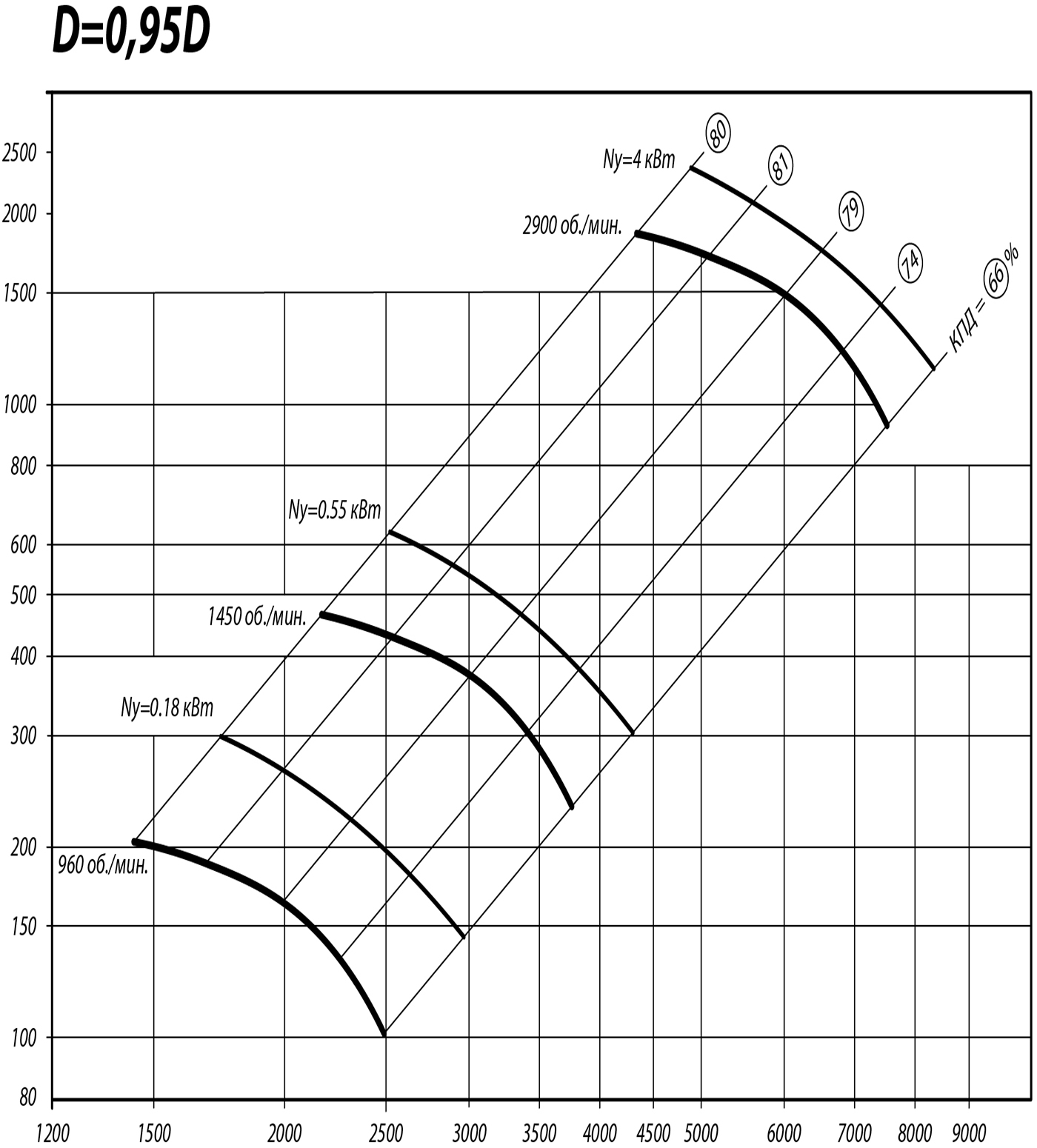

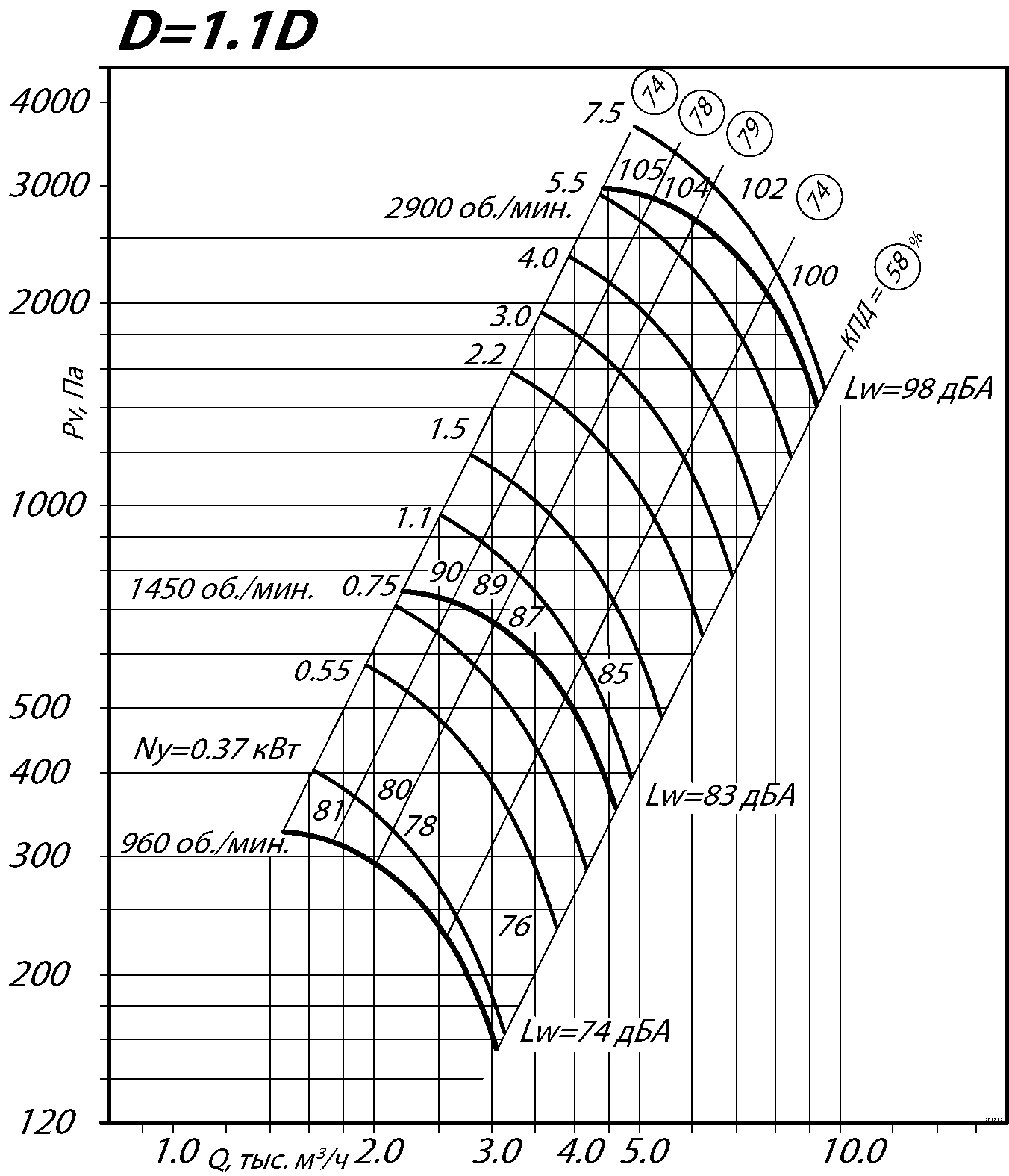

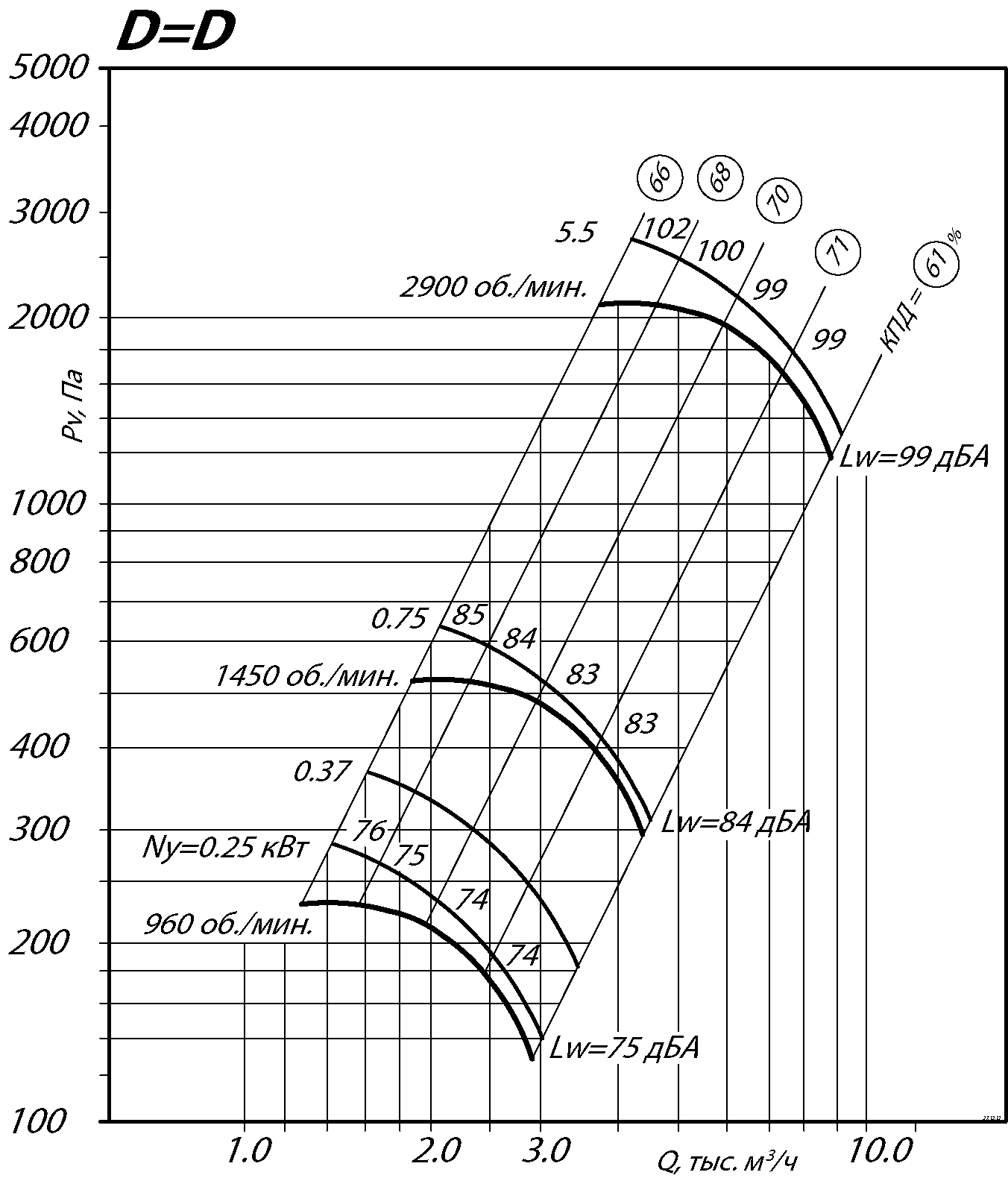

Аэродинамические характеристики радиального вентилятора ВР 80-70 № 4,0, исполнение 1

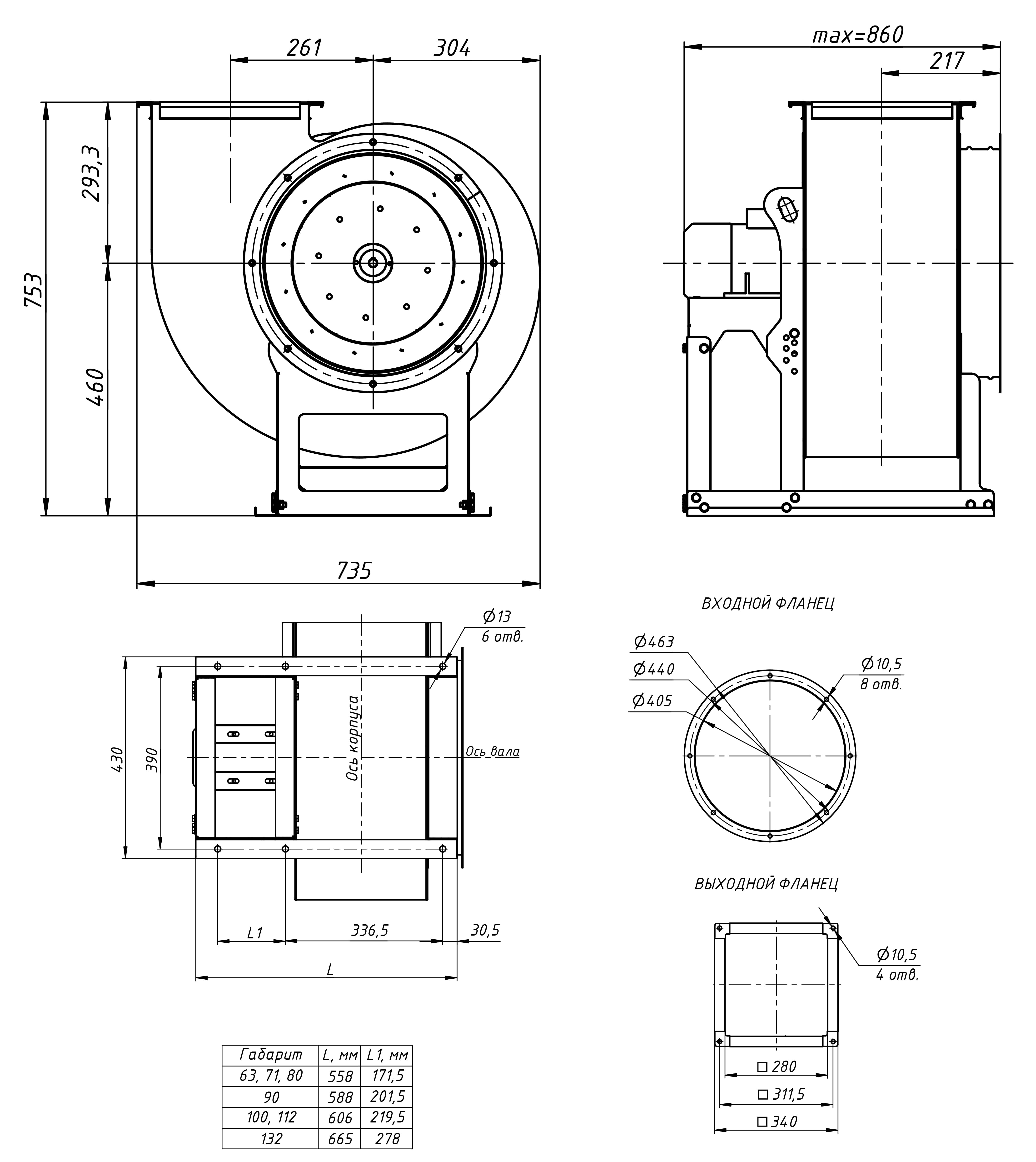

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 № 4,0, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

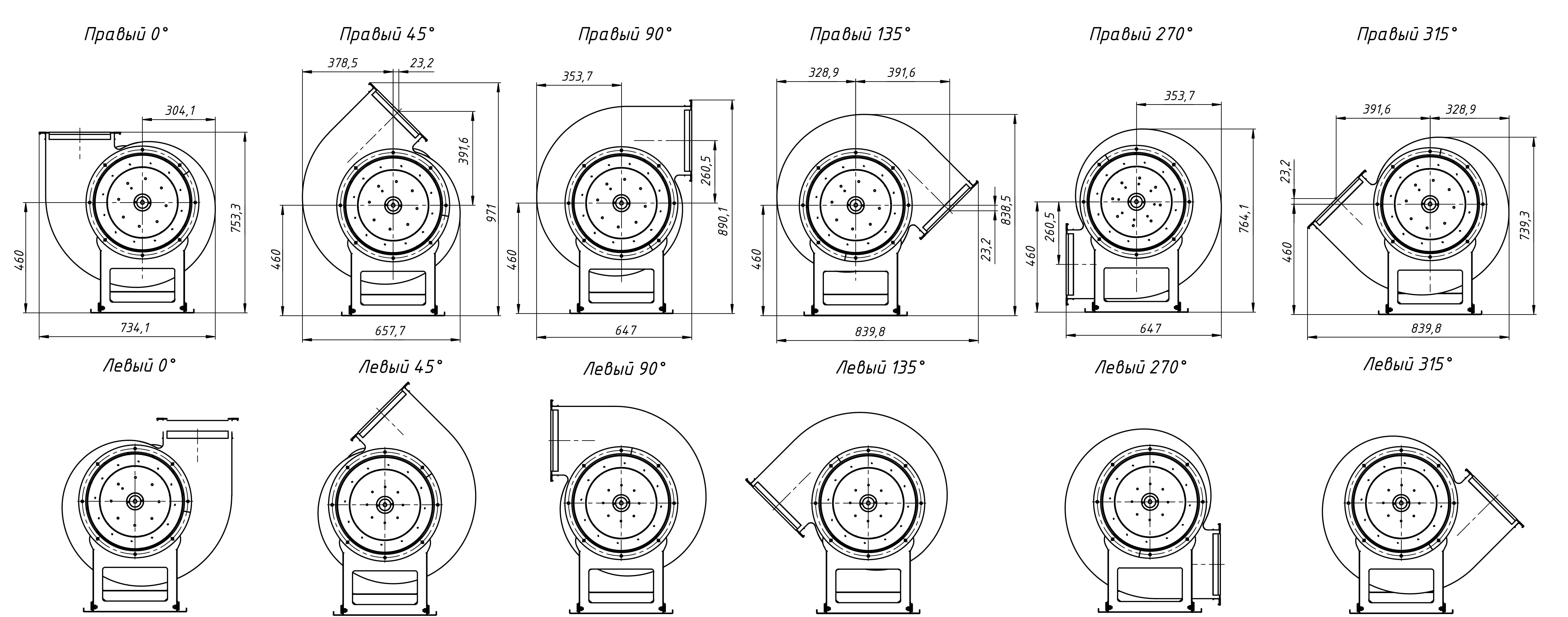

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 № 4,0, исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-70 № 4,0, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 3000 | 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
