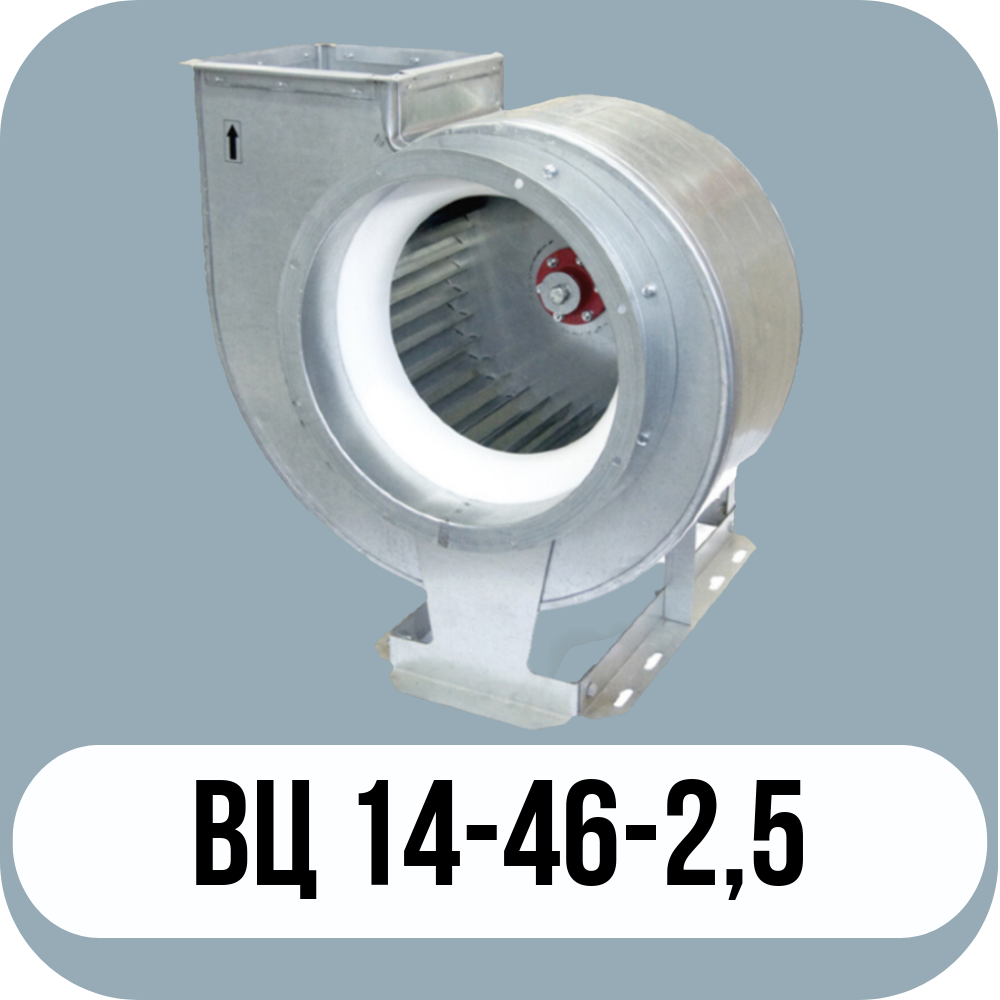

Радиальный вентилятор ВЦ 14-46 №2,5

Радиальный вентилятор ВЦ 14-46 №2,5 среднего давления изготавливается согласно ТУ 4861-001-85589750.

Этот вентилятор выполняется по первой конструктивной схеме, где предусмотрено прямое соединение с двигателем. Его производительность варьируется от 890 м³/ч до 5100 м³/ч, а предельная рабочая температура составляет до +80°С. Вентиляторы ВЦ 14-46-2,5 применяются в системах вентиляции и отопления помещений различной площади и назначения, где необходимы высокий коэффициент полезного действия и низкий уровень шума. Они могут быть подключены к системе воздуховодов и установлены на крыше или стенах здания.

Основные выпускаемые типоразмеры

2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 14-46 №2,5, исполнение 1

ЭлектродвигательПараметры в рабочей зоне Виброизоляторы
Частота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность,
1000 х м3/ч		Полное давление, ПаМасса*, кгМаркаКоличество в комплекте
1450 0,37 63B4 0,89 - 1,20 410-470 25 ДО-38 4
1450 0,55 71А4 0,89 - 1,90 410 - 520 28
1450 0,75 71В4 0,89 - 2,40 410 - 510 29
1450 1,1 80А4 0,89 - 2,55 410 - 495 33
2900 2,2 80B2 1,80 - 2,45 1600 - 1830 27
2900 3,0 90L2 1,80 - 3,20 1600 - 2040 43
2900 4,0 100S2 1,80 - 3,90 1600 - 2100 51
2900 5,5 100L2 1,80 - 4,90 1600 - 2000 56
2900 7,5 112М2 1,80 - 5,10 1600 - 2000 71 ДО-39

*При изменении типа двигателя масса может меняться

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №2,5, исполнение 1

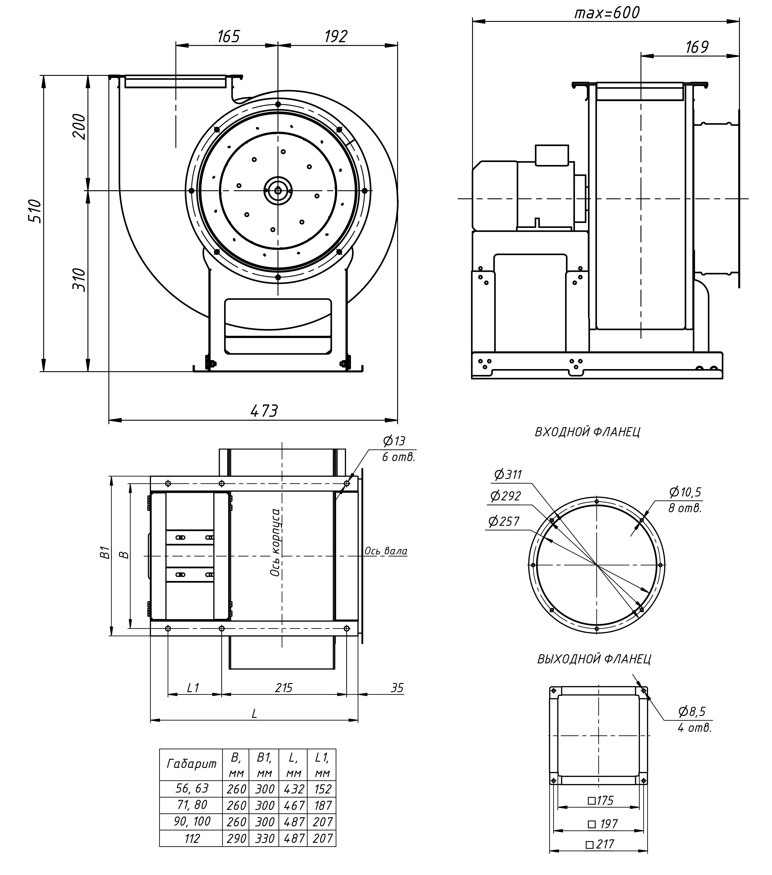

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №2,5, исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

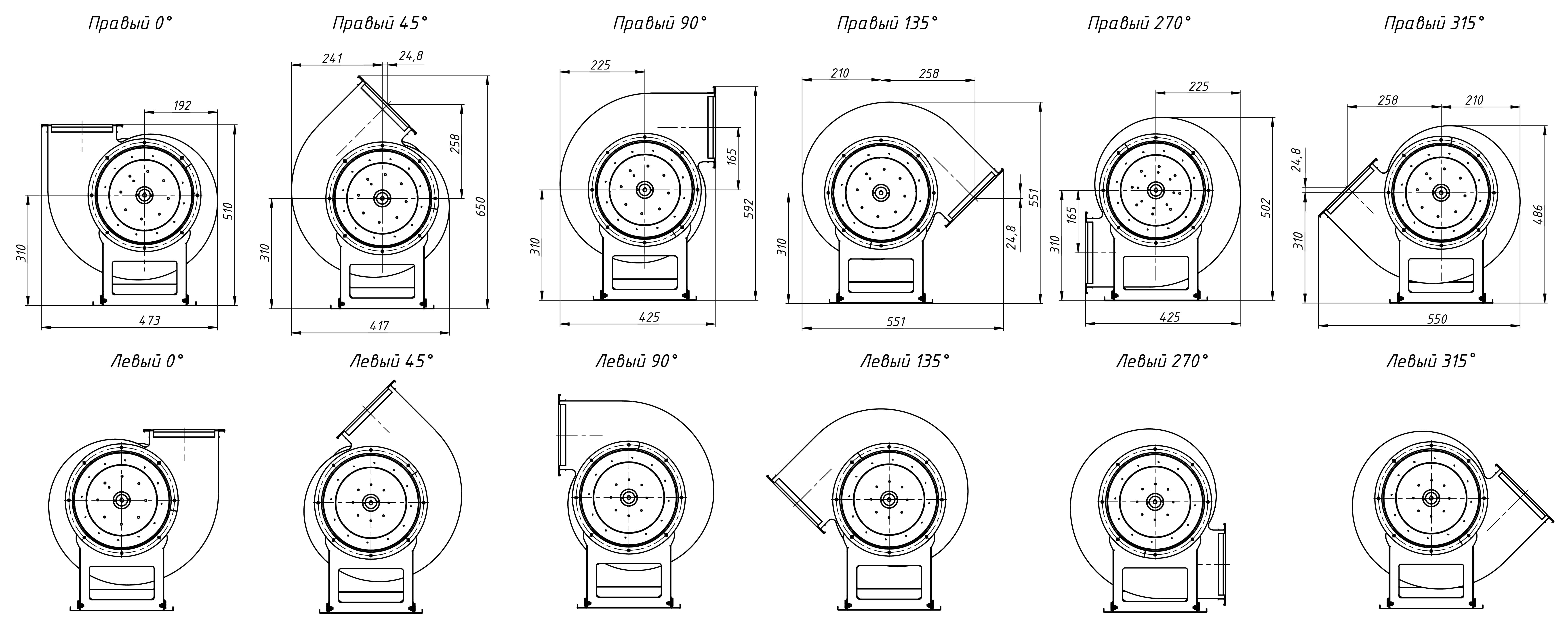

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №2,5, исполнение 1, зависящие от положения корпуса

 ГПР ВР 80 75 №2,5 повороты

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 14-46 №2,5, исполнение 1

 Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин631252505001000200040008000Lpa, дБА
1500 76 77 78 79 74 72 70 83 90
3000 92 92 93 94 95 90 88 100 93

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
