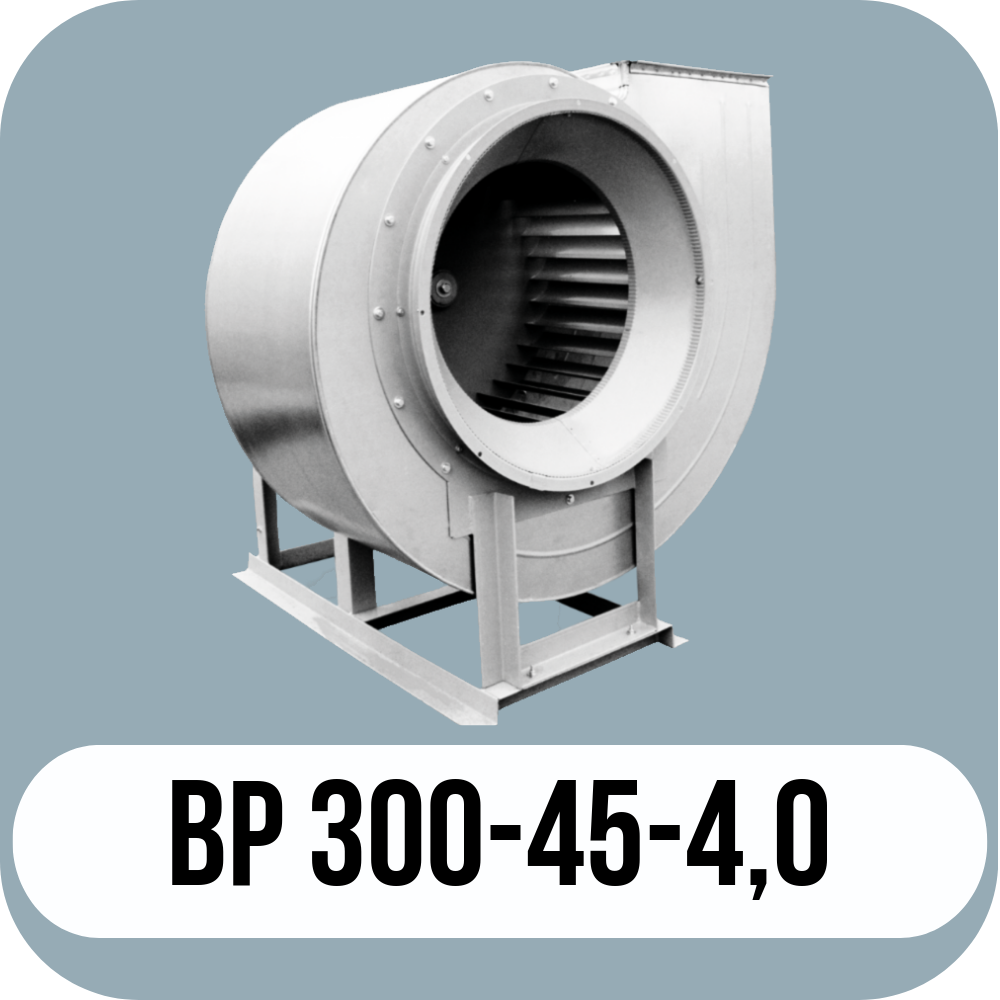

Вентилятор радиальный ВР 300-45 №4 среднего давления выпускается в соответствии с ТУ 4861-001-85589750.
Этот радиальный вентилятор ВР 300-45 №4 создан на основе первой конструктивной схемы, которая включает прямое соединение с двигателем. Его производительность охватывает диапазон от 2550 м³/ч до 11400 м³/ч, а максимальная рабочая температура составляет +80°С. Вентиляторы ВР 300-45-4 применяются в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокая эффективность и минимальный уровень шума. Они могут быть легко подключены к системам воздуховодов и установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 300-45 №4,0, исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 960 | 1,1 | 80B6 | 2,55 - 3,55 | 540 - 625 | 65 | ДО-39 | 4 |
| 960 | 1,5 | 90L6 | 2,55 - 4,75 | 540 - 680 | 67 | ||
| 960 | 2,2 | 100L6 | 2,55 - 6,60 | 540 - 690 | 77 | ||
| 960 | 3,0 | 112МА6 | 2,55 - 7,55 | 540 - 660 | 87 | ||
| 1450 | 4,0 | 100L4 | 3,81 - 5,45 | 1230 - 1480 | 77 | ||
| 1450 | 5,5 | 112M4 | 3,81 - 6,85 | 1230 - 1580 | 89 | ||
| 1450 | 7,5 | 132S4 | 3,81 - 10,3 | 1230 - 1565 | 117 | ДО-40 | |
| 1450 | 11,0 | 132М4 | 3,81 - 11,4 | 1230 - 1550 | 129 | ||
*При изменении типа двигателя масса может меняться

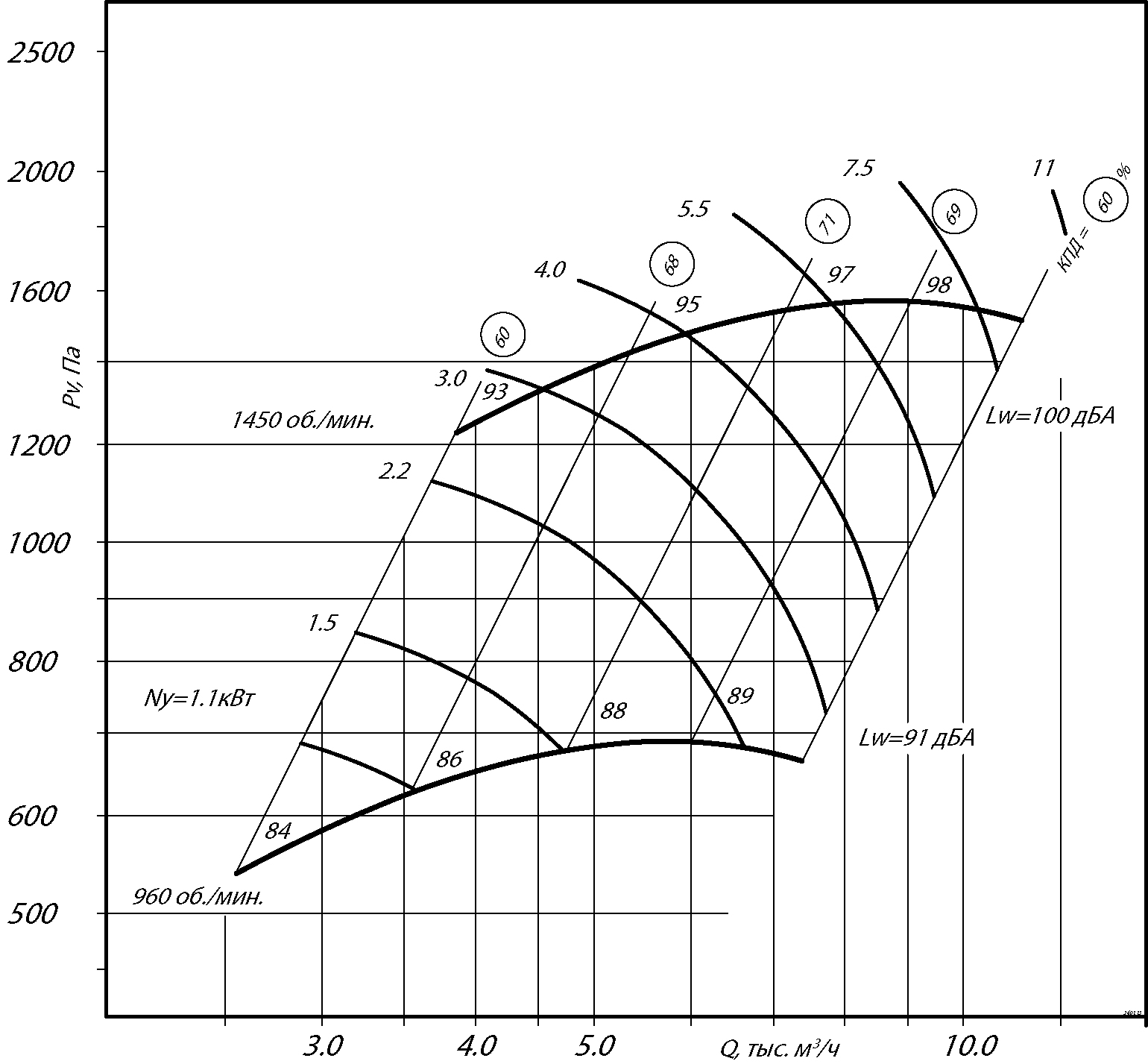

Аэродинамические характеристики радиального вентилятора ВР 300-45 №4,0, исполнение 1

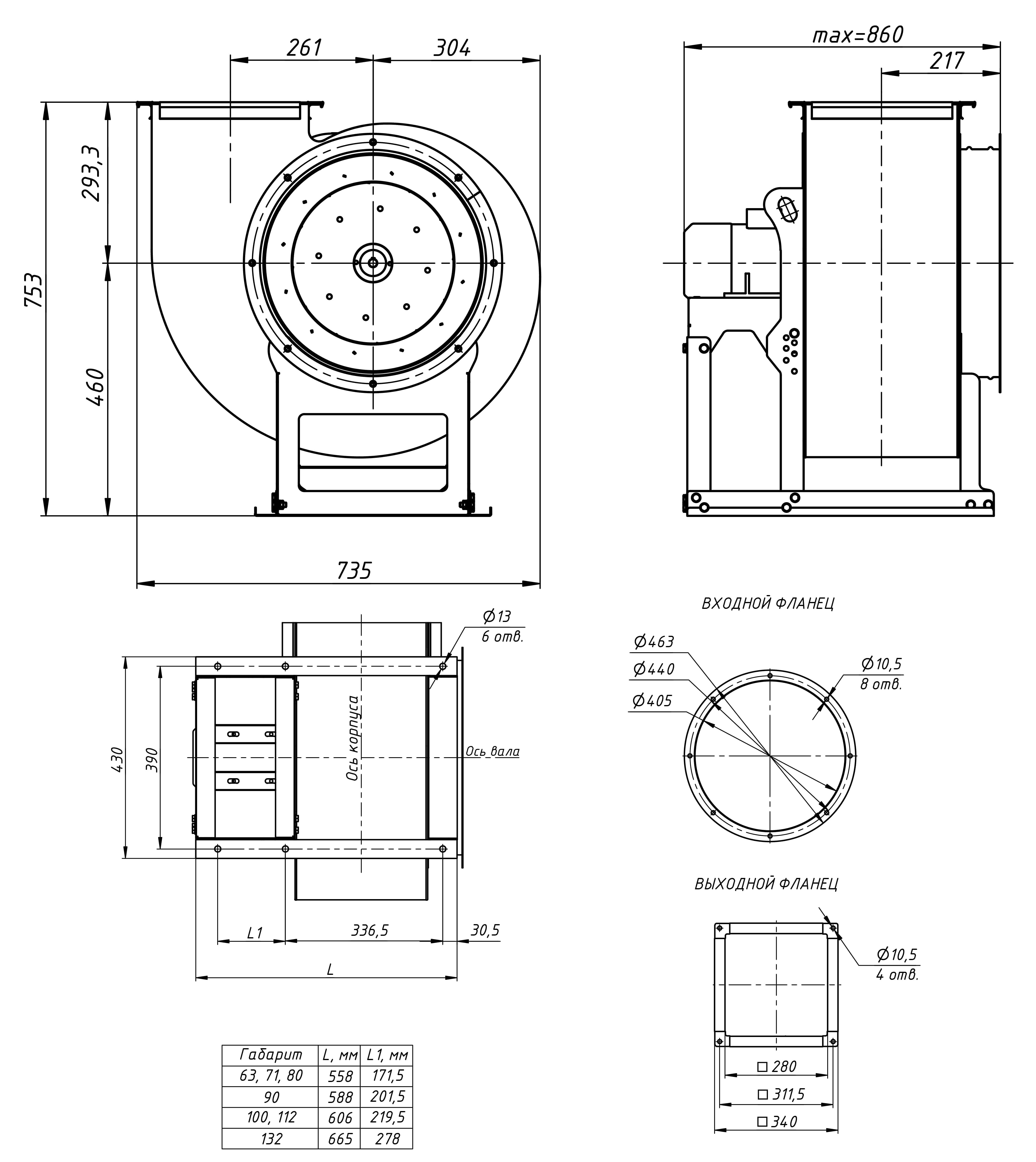

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №4,0, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

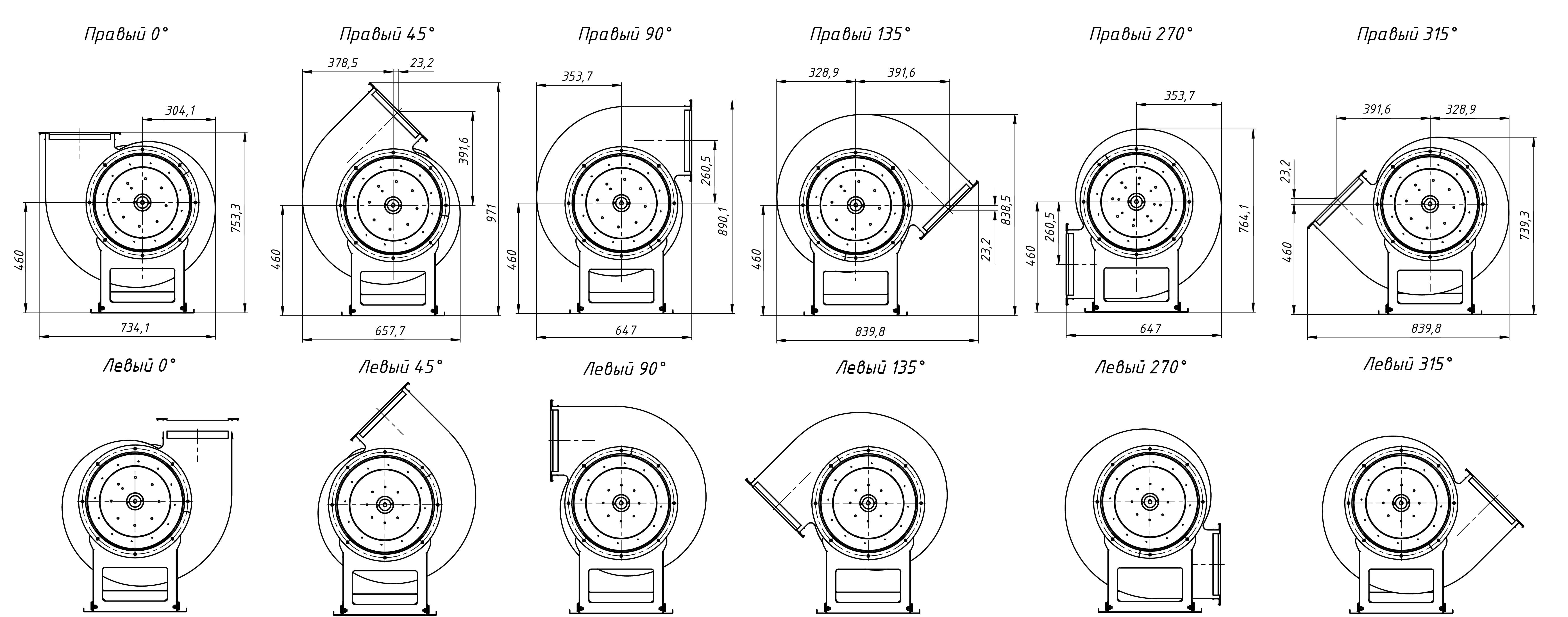

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №4,0, исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 300-45 №4,0, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 83 | 83 | 85 | 81 | 78 | 75 | 68 | 87 | 90 |
| 1500 | 92 | 93 | 92 | 94 | 91 | 88 | 75 | 96 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
