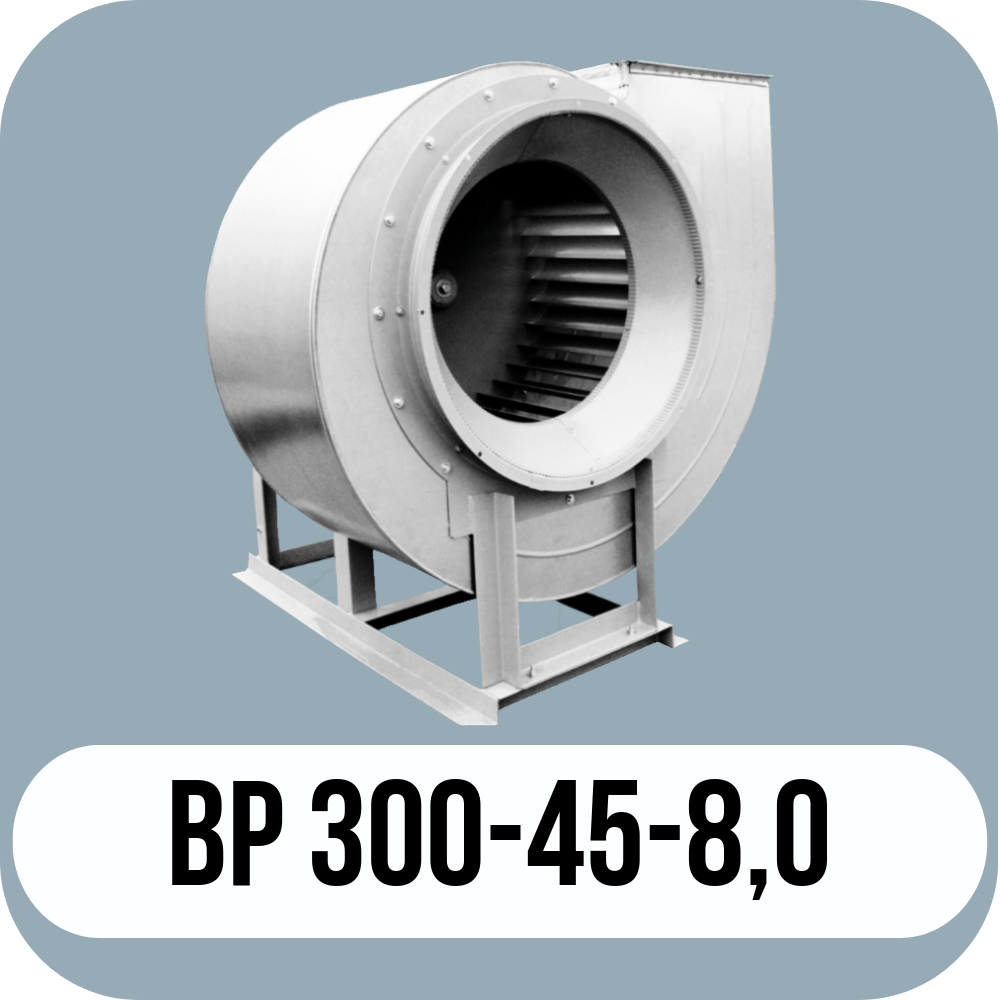

Вентилятор радиальный ВР 300-45 №8 среднего давления изготавливается в соответствии с техническими условиями ТУ 4861-001-85589750.
Этот тип вентилятора доступен в двух исполнениях: по первой конструктивной схеме с непосредственным соединением с двигателем и по пятой схеме с ременным приводом. Производительность данного вентилятора колеблется в диапазоне от 14400 м³/ч до 65400 м³/ч, а его максимальная рабочая температура составляет до +80°С. Вентиляторы ВР 300-45-8 применяются в системах вентиляции и отопления помещений различной площади и функционального назначения, где важен высокий коэффициент полезного действия. Они могут быть легко интегрированы в системы воздуховодов и установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 300-45 №8,0 Исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 725 | 15,0 | 180М8 | 14,4 - 24,1 | 1250 - 1530 | 433 | ДО-42 | 5 |
| 725 | 18,5 | 200М8 | 14,4 - 27,5 | 1250 - 1580 | 469 | ||
| 725 | 22,0 | 200L8 | 14,4 - 32,0 | 1250 - 1640 | 503 | ДО-43 | 6 |
| 725 | 30,0 | 225М8 | 14,4 - 41,0 | 1250 - 1630 | 575 | ||
| 725 | 37,0 | 250S8 | 15,3 - 48,1 | 1250 - 1600 | 666 | ||
| 960 | 37,0 | 225М6 | 20,5 - 33,8 | 2200 - 2750 | 568 | ||
| 960 | 45,0 | 250S6 | 20,5 - 40,0 | 2200 - 2850 | 645 | ||
| 960 | 55,0 | 250М6 | 20,5 - 47,1 | 2200 - 2900 | 678 | ||
| 960 | 75,0 | 280S6 | 20,5 - 59,1 | 2200 - 2850 | 1037 | ||
| 960 | 90,0 | 280М6 | 20,5 - 65,4 | 2200 - 2800 | 963 | ||
*При изменении типа двигателя масса может меняться

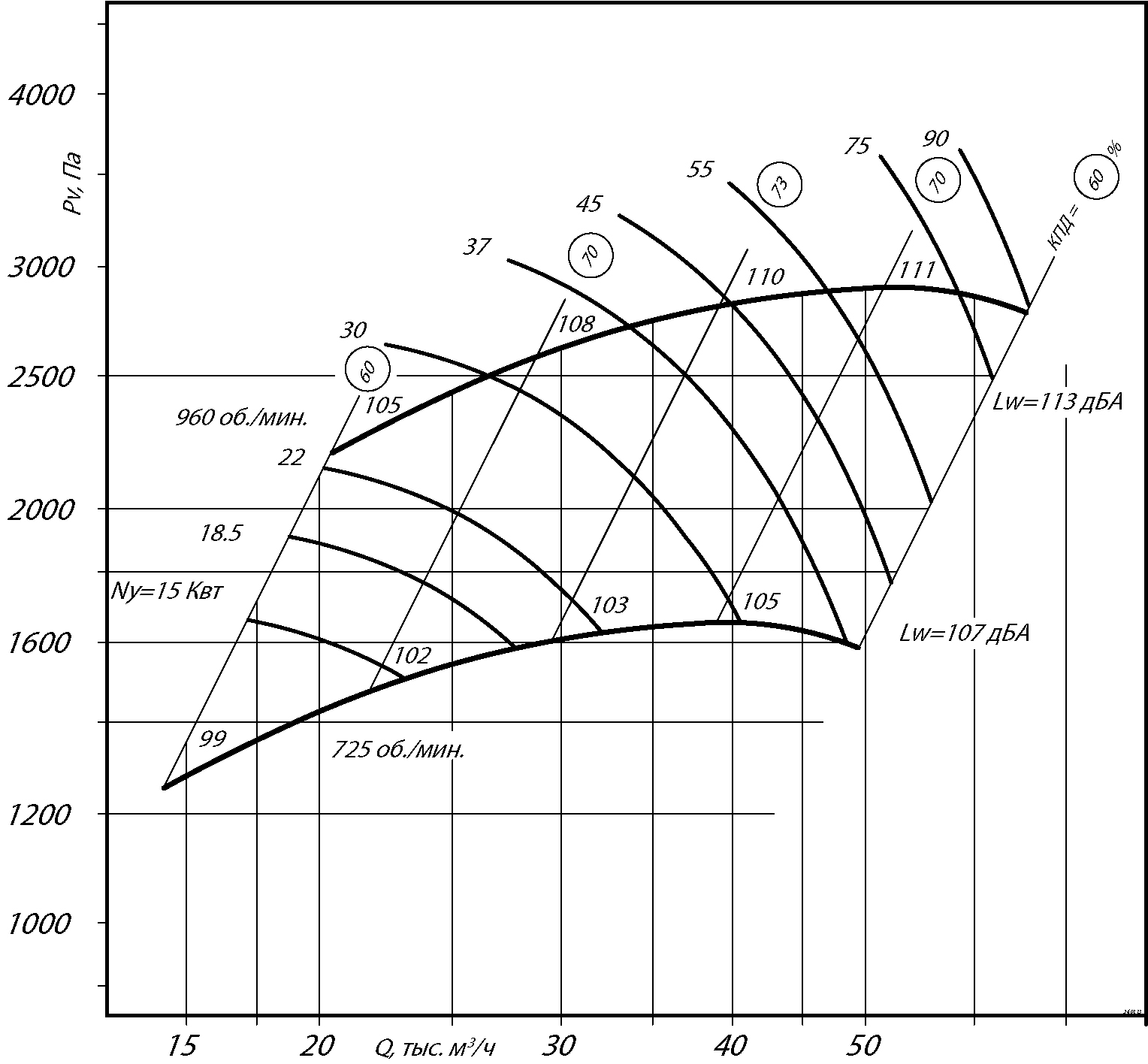

Аэродинамические характеристики радиального вентилятора ВР 300-45 №8,0 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №8,0 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

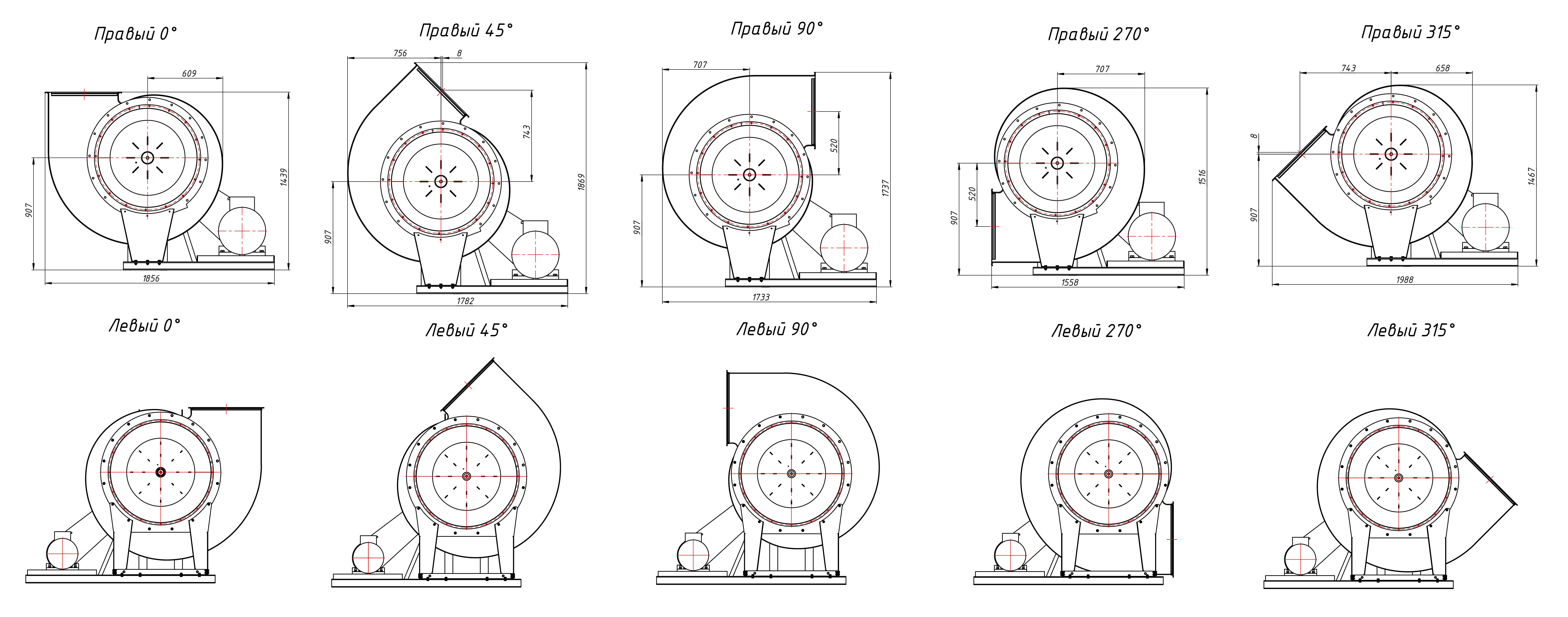

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №8,0 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 300-45 №8,0 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| 1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 300-45 №8,0 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 300 | 3 | подбор | 6,25 - 20,1 | 220 - 275 | 410 без ЭД | ДО-43 | 6 |
| 350 | 5,5 | подбор | 7,41 - 24,1 | 295 - 375 | |||
| 400 | 7,5 | подбор | 8,51 - 27,2 | 380 - 490 | |||
| 450 | 11 | подбор | 9,54 - 30,3 | 480 - 610 | |||
| 500 | 15 | подбор | 10,7 - 34,5 | 600 - 760 | |||
| 560 | 18,5 | подбор | 11,9 - 38,1 | 750 - 960 | |||
| 620 | 30 | подбор | 13,3 - 42,5 | 910 - 1190 | |||
| 680 | 37 | подбор | 14,3 - 46,1 | 1110 - 1400 | |||
| 750 | 45 | подбор | 16,0 - 51,2 | 1380 - 1710 | |||
| 820 | 55 | подбор | 17,5 - 55,5 | 1600 - 2010 | |||
| 880 | 75 | подбор | 18,2 - 60,0 | 1820 - 2480 | |||
*При изменении типа двигателя масса может меняться

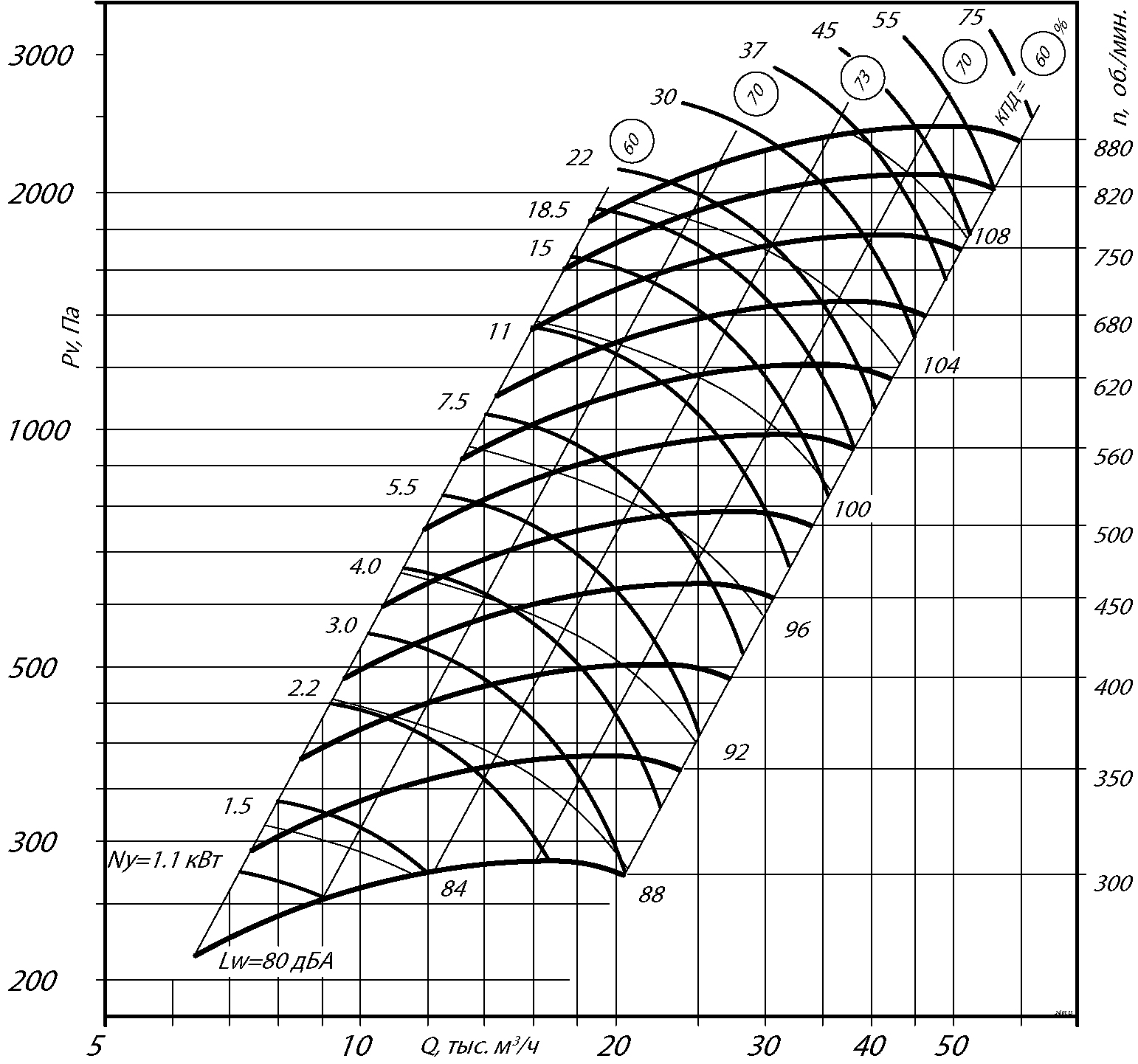

Аэродинамические характеристики радиального вентилятора ВР 300-45 №8,0 Исполнение 5

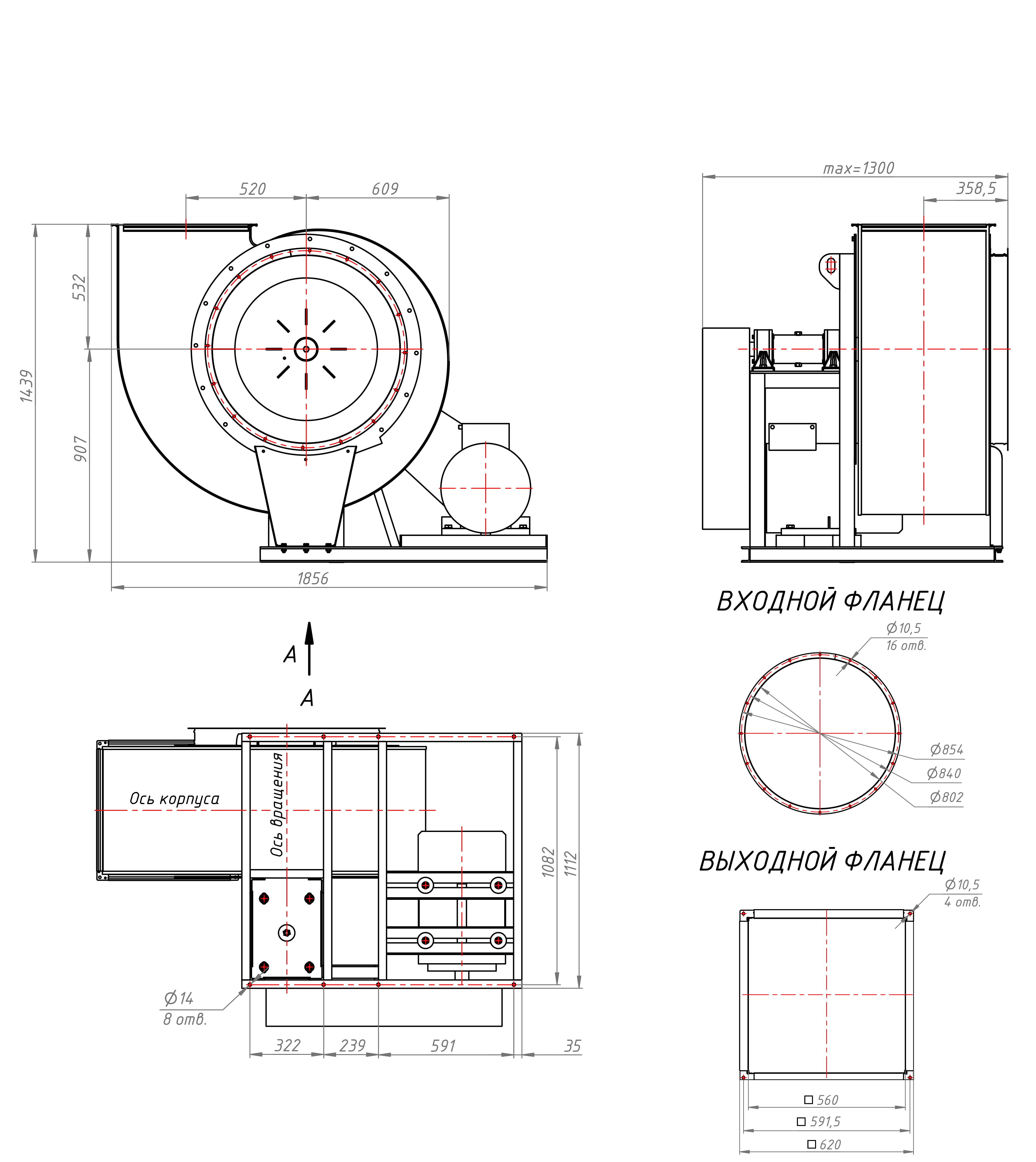

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №8,0 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

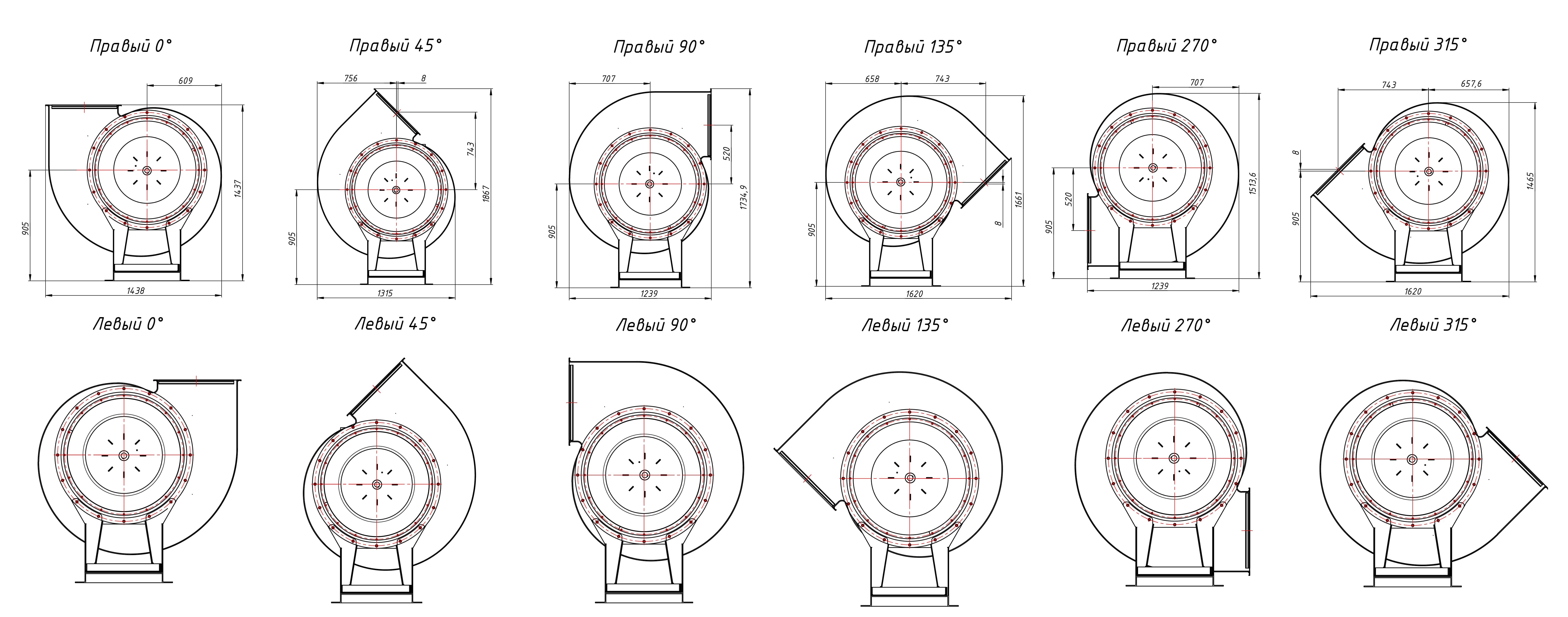

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №8,0 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

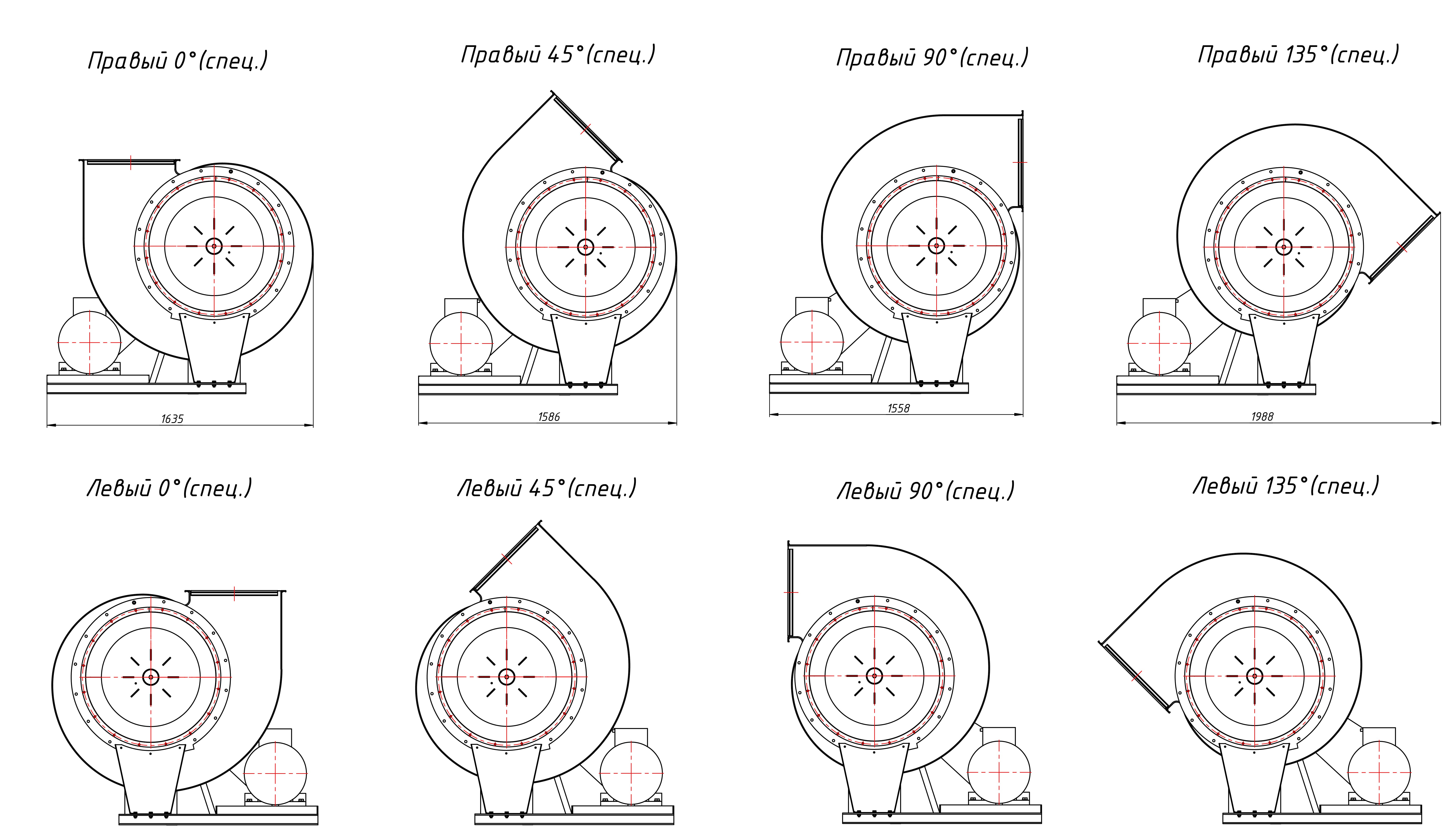

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №8,0 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 300-45 №8,0 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| 1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
