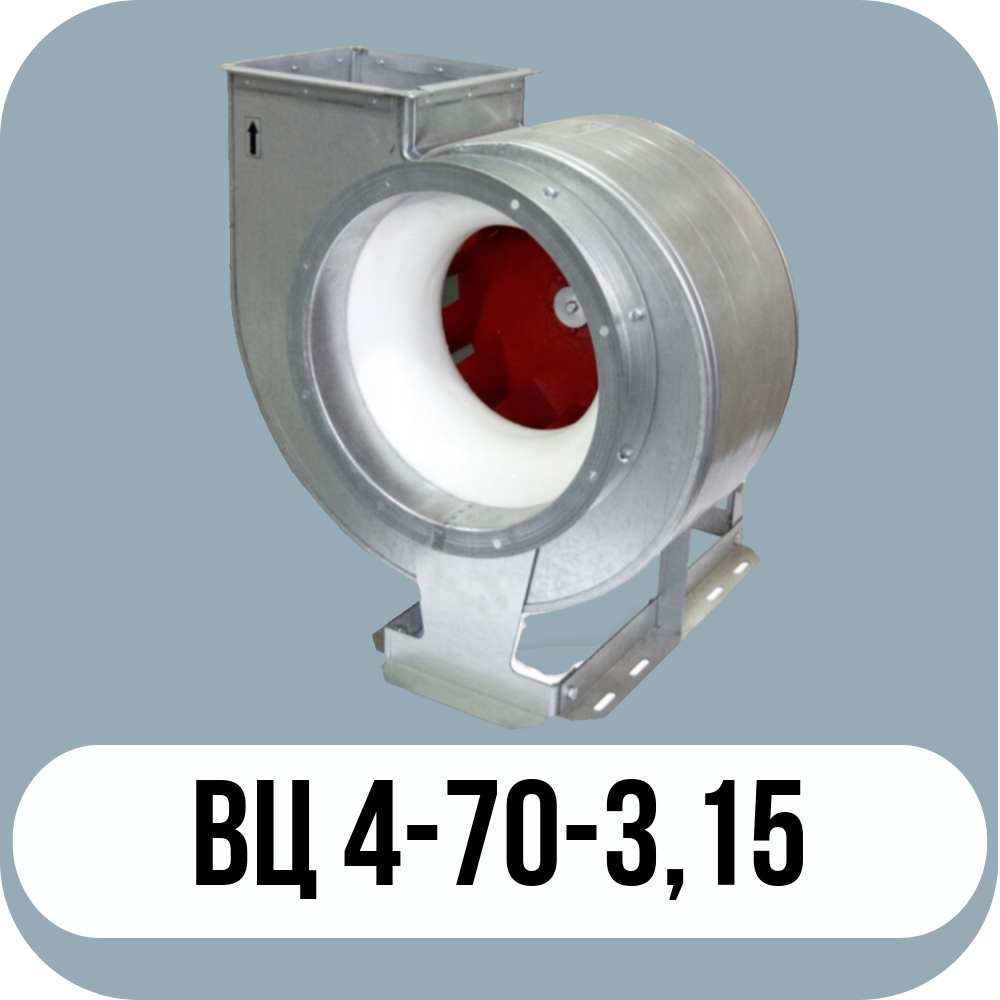

Вентилятор радиальный ВЦ 4-70 №3,15 низкого давления соответствует ТУ 4861-001-85589750. Он выпускается по 1-ой конструктивной схеме с непосредственным соединением с двигателем. Производительность данного вентилятора составляет от 750 м³/ч до 4510 м³/ч. Радиальные вентиляторы ВЦ 4-70-3,15 применяются в системах, где необходимы высокий КПД, низкий уровень шума, а также в канальных и бесканальных системах вентиляции. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Допустимая температура рабочей среды составляет до +80°С.
Основные выпускаемые типоразмеры
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 4-70 №3,15, исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 1450 | 0,18 | 56B4 | 0,75-1,79 | 230-90 | 33 | до-38 | 4 |
| 2900 | 1,1 | 71B2 | 1,55-3,5 | 900-360 | 37 | |||
| 0,95 | 1450 | 0,18 | 56B4 | 1,03-1,82 | 275-138 | 33 | ||
| 2900 | 1,5 | 80A2 | 2,1-3,7 | 1100-550 | 41 | |||
| 1 | 1450 | 0,25 | 63A4 | 1,0-1,95 | 315-163 | 33 | ||
| 2900 | 1,5 | 80A2 | 2,0-3,75 | 1250-650 | 41 | |||
| 1,05 | 1450 | 0,37 | 63B4 | 1,08-2,25 | 375-178 | 33 | ||
| 2900 | 2,2 | 80B2 | 2,17-4,5 | 1500-700 | 35 | |||
| 1,1 | 1450 | 0,37 | 63B4 | 1,1-2,25 | 445-210 | 33 | ||
| 2900 | 2,2 | 80B2 | 2,2-4,51 | 1790-820 | 35 | |||
*При изменении типа двигателя масса может меняться

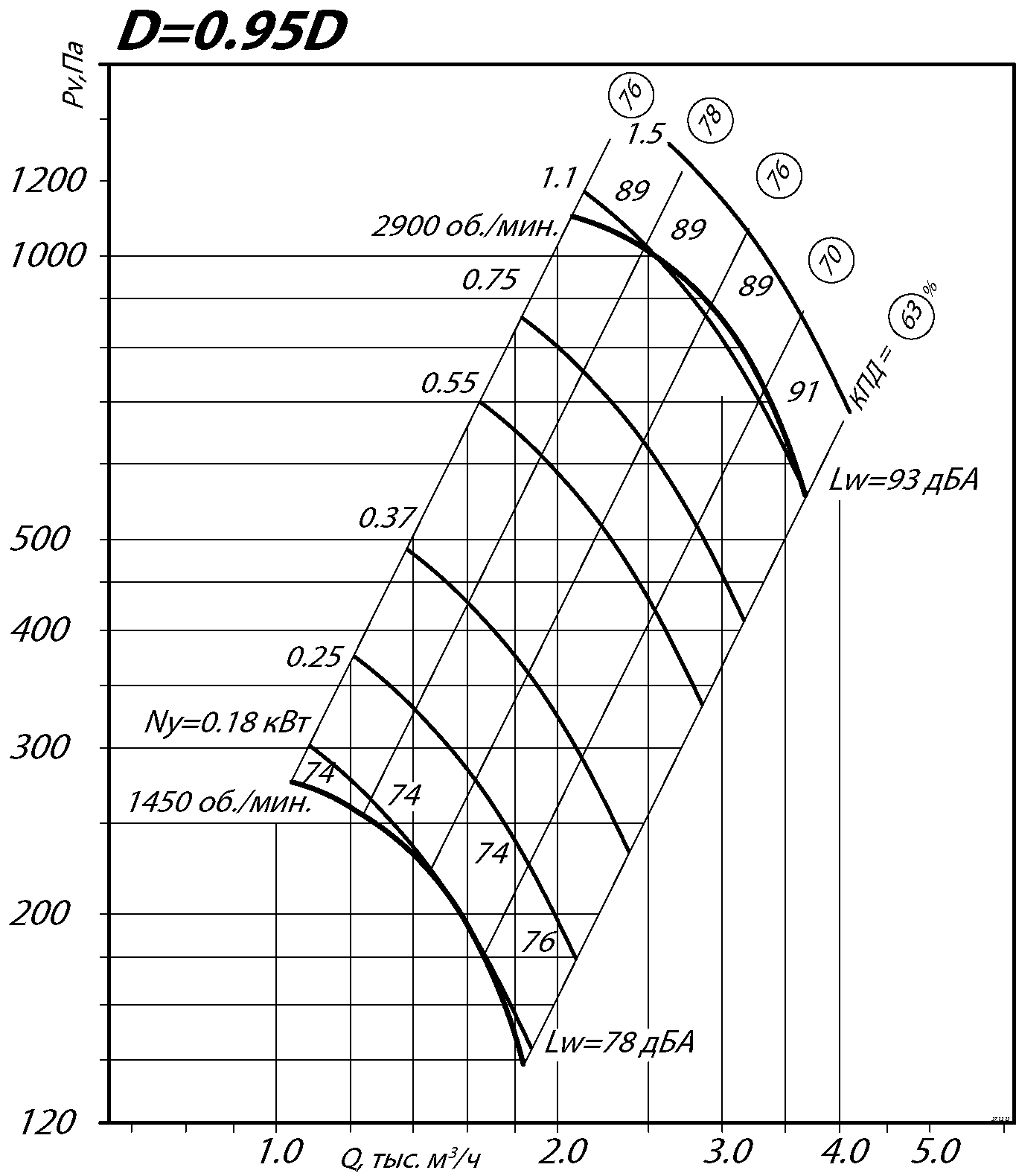

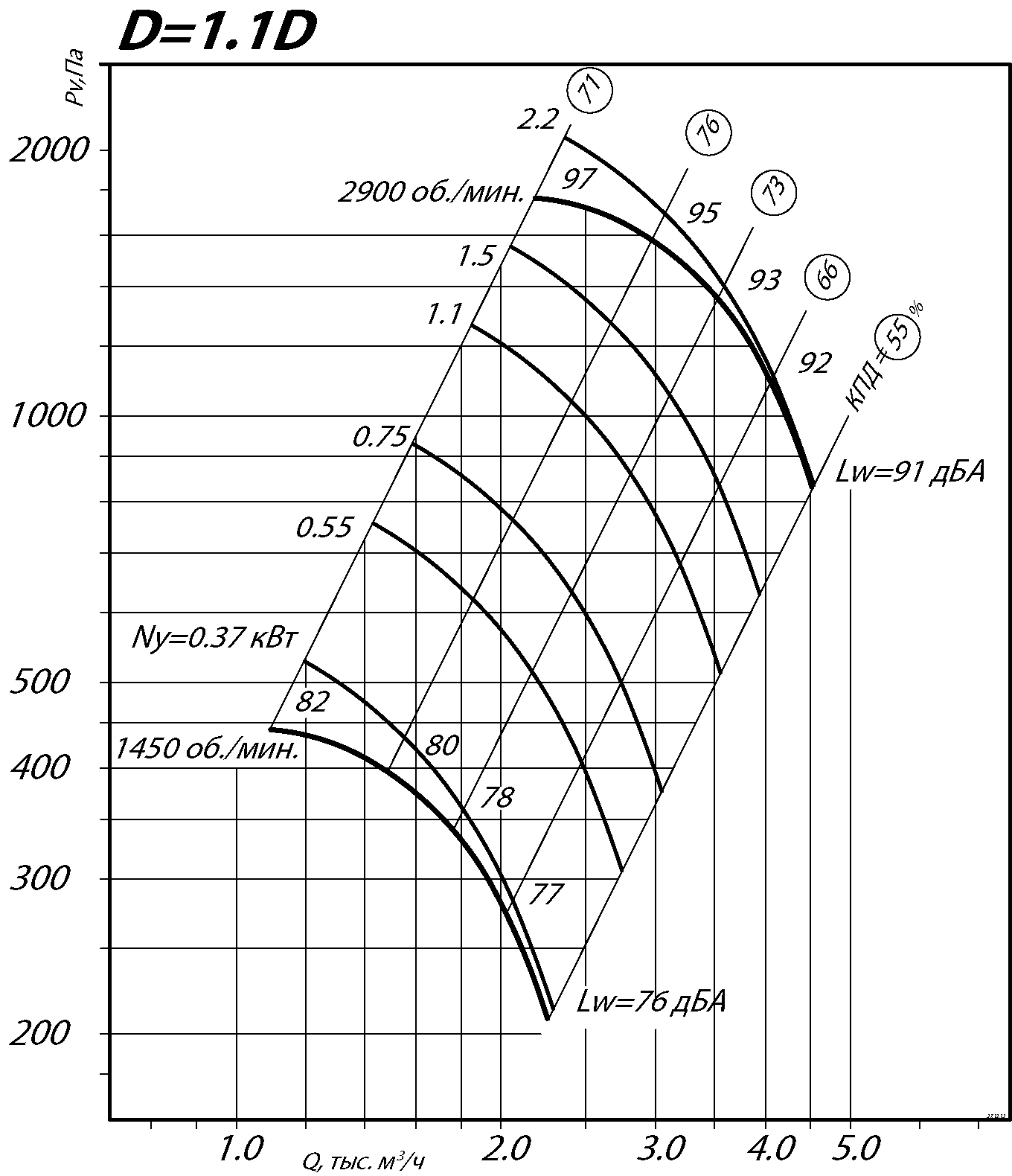

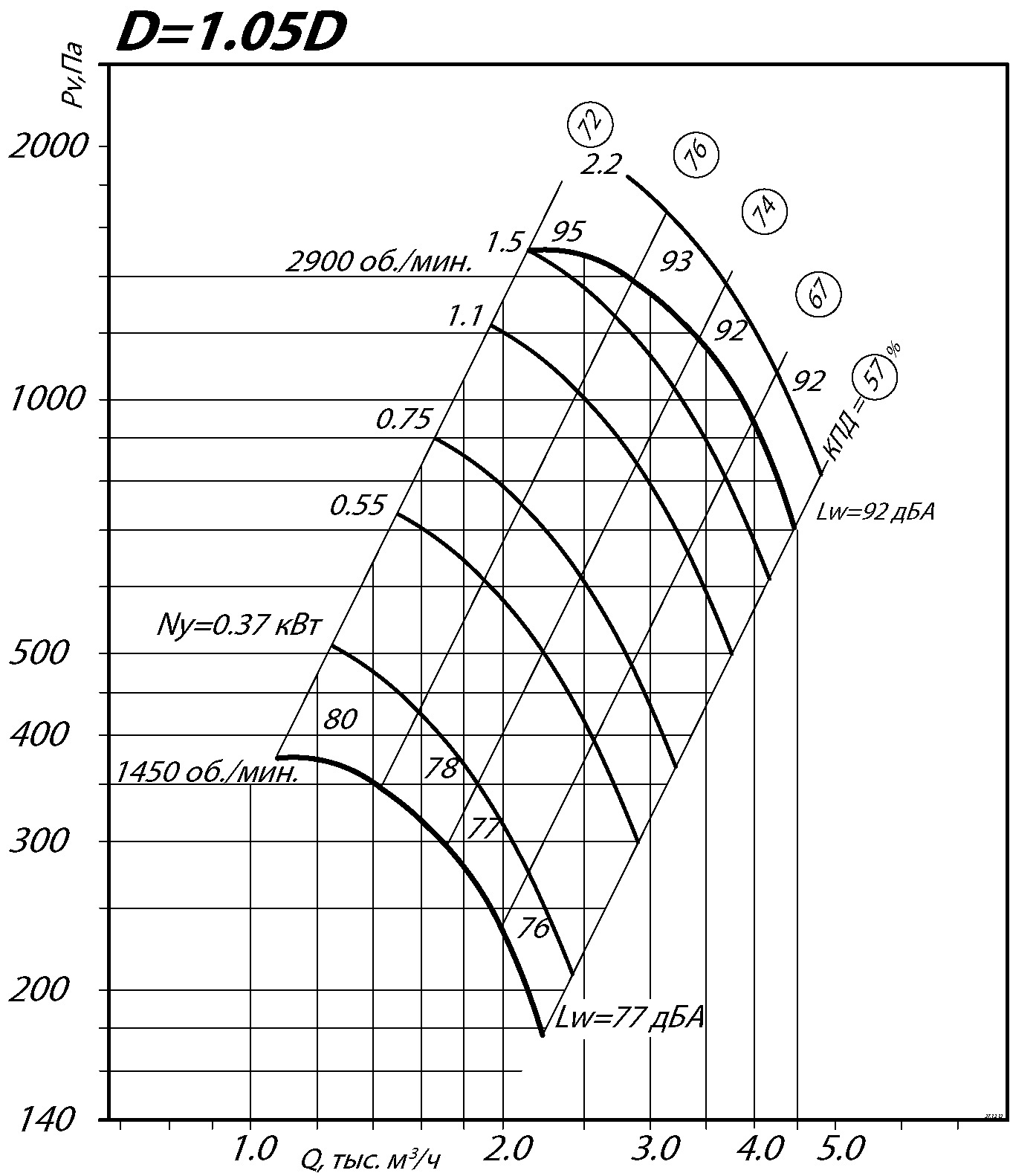

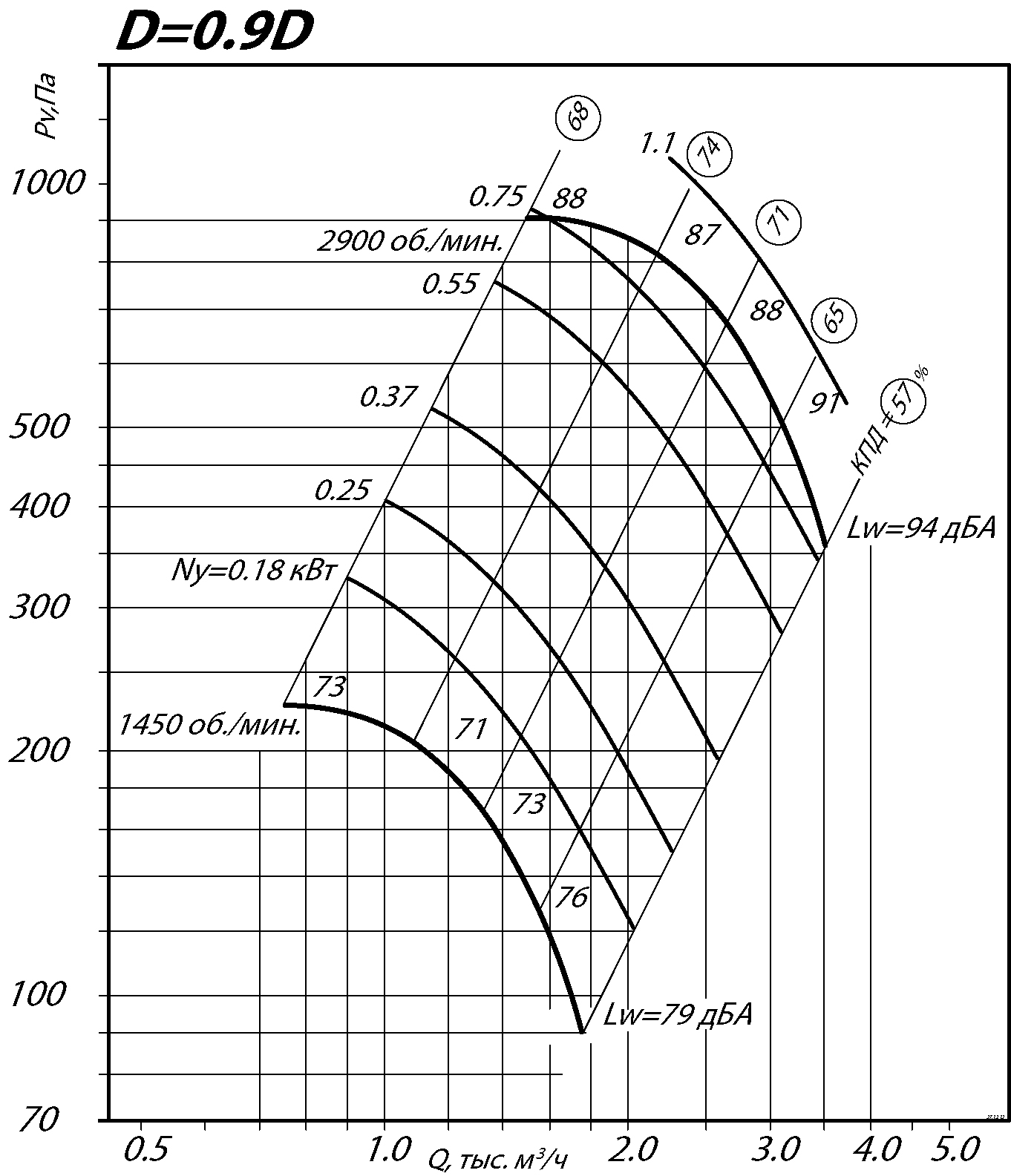

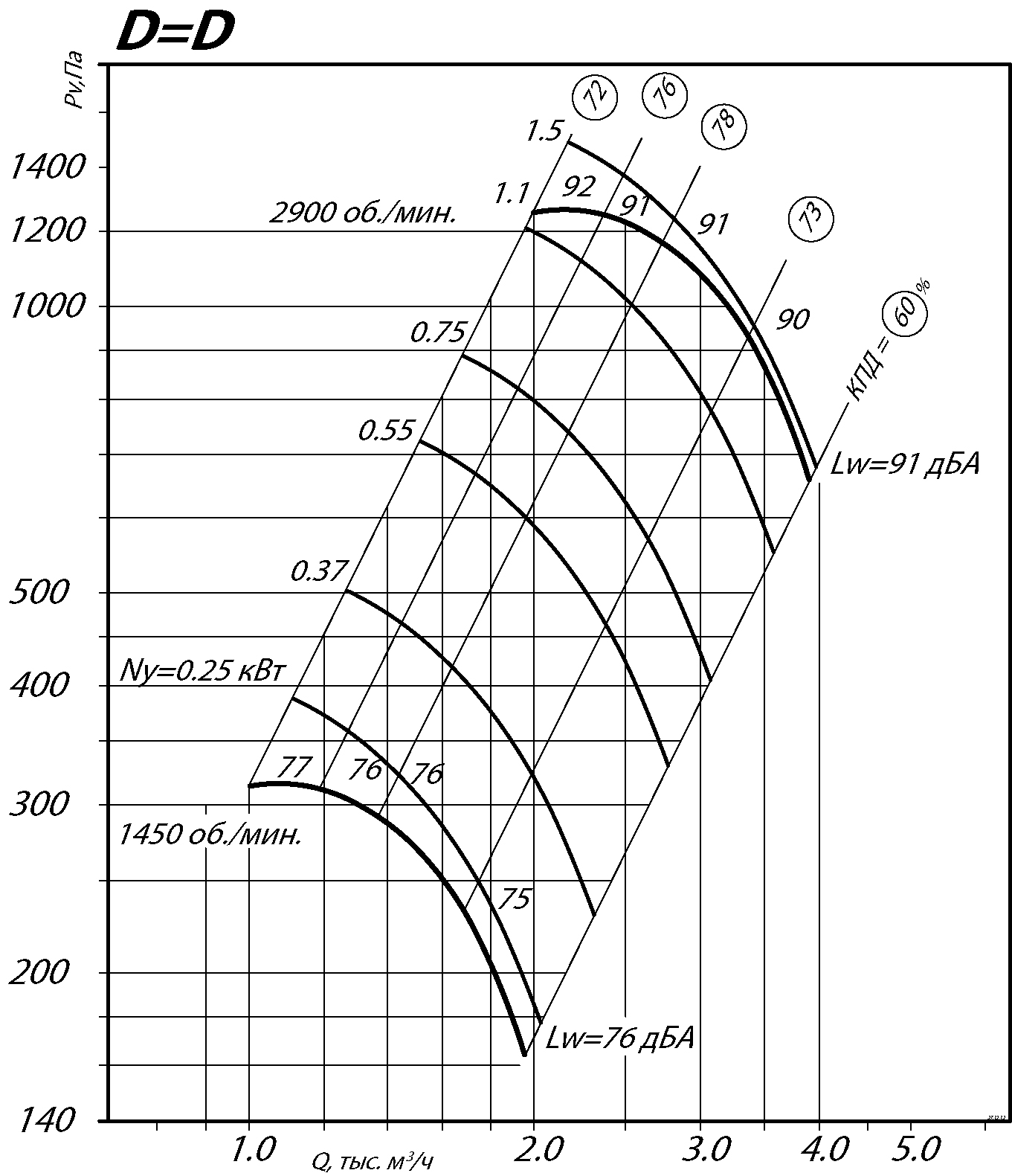

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 № №3,15, исполнение 1

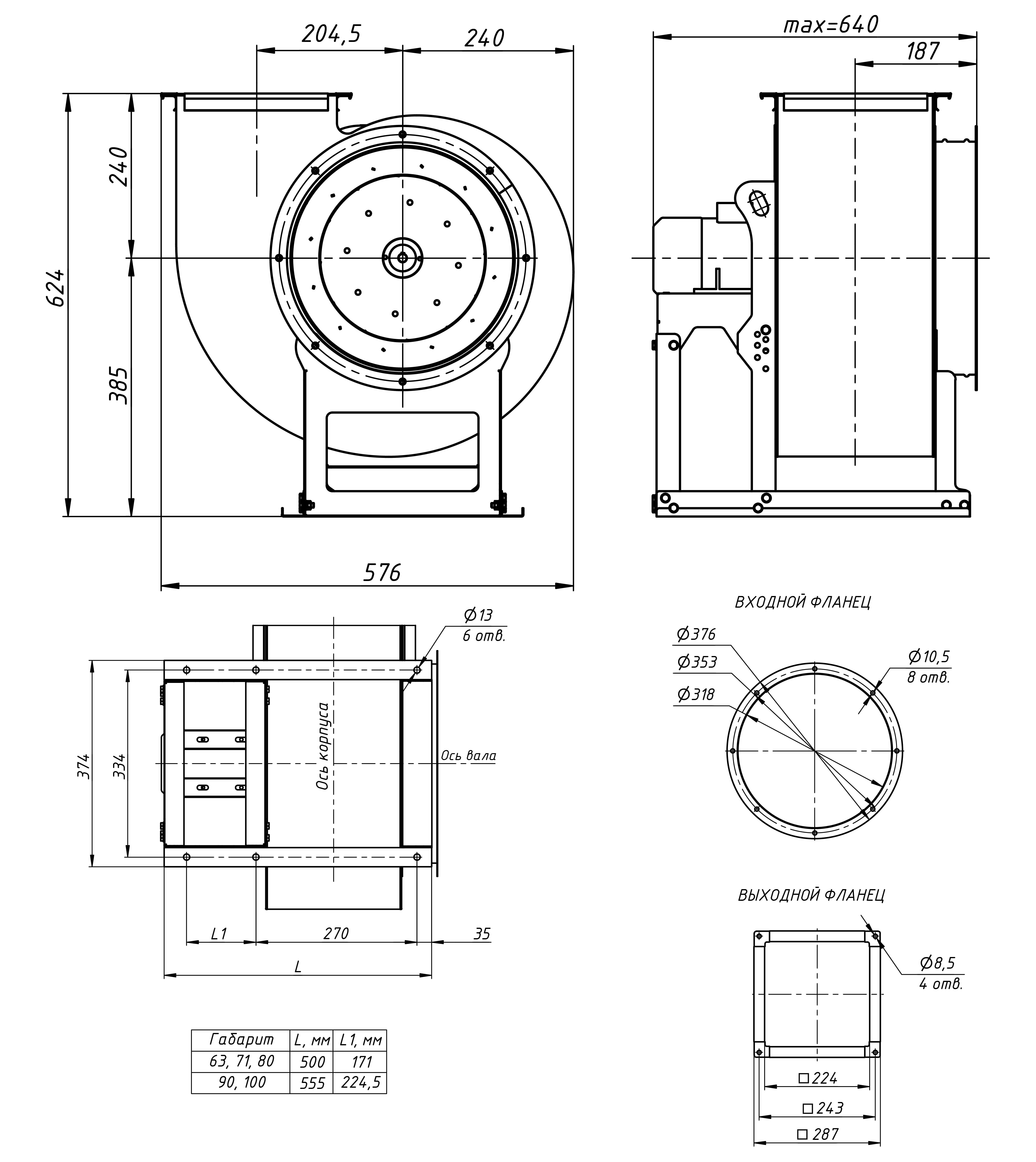

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 № №3,15, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

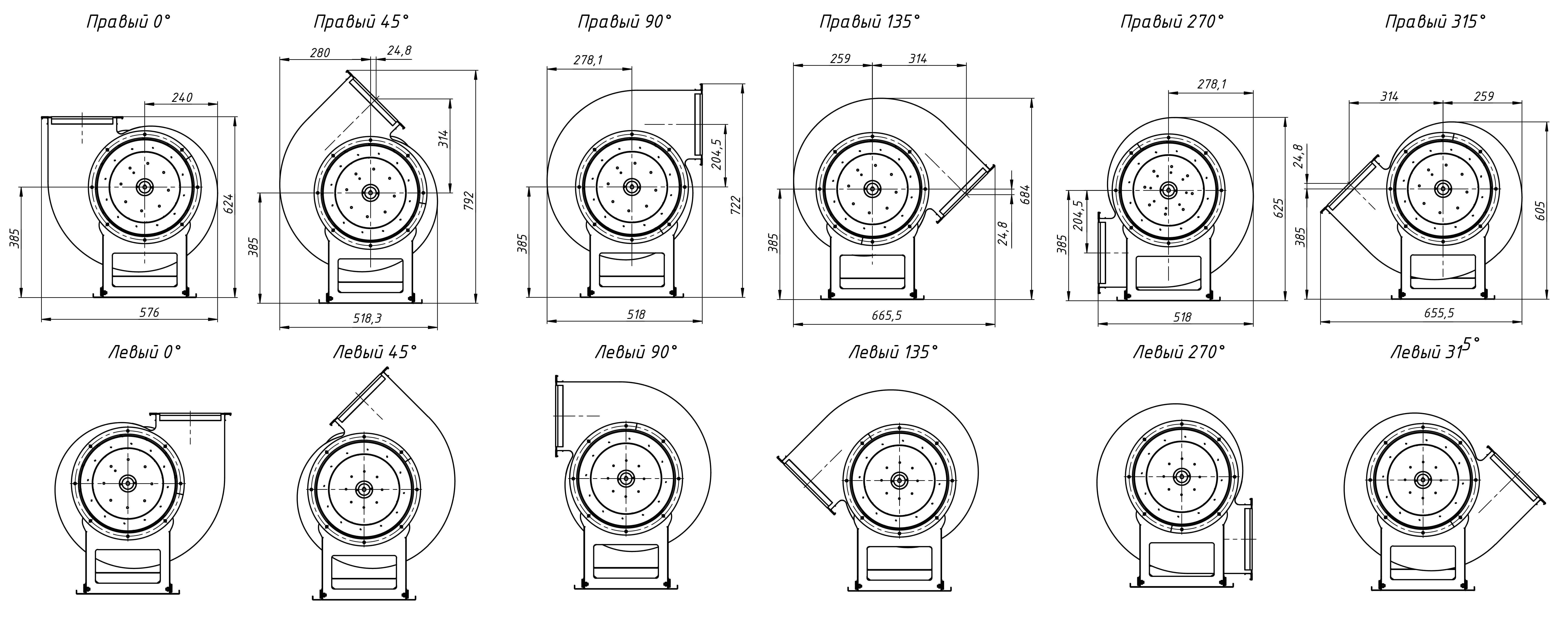

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №3,15, исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 4-70 № №3,15, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 3000 | 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
